【導讀】本篇文章主要介紹了Flyback次級整流二極管當中，關于磁珠RCsubber電路一些數值的計算技巧。并且給出了較為詳細的推導過程，大家可以試著根據文章當中的步驟來進行數值的演算，看看是否真的提高了效率。
從事開關電源設計的朋友肯定對RC subber電路比較熟悉。對于RC電路，在不同的情況下，有一些參數是需要靈活選取的，比如當變壓器的漏感增大時，或者輸出波紋比較高的時候，我們都需要RC電路的幫忙來吸收掉電路上的尖峰電壓。但是很多工程師卻不知道如何對這些參數進行選取，而是憑借經驗嘗試，這樣既浪費時間又不一定能夠達到想要的效果。
本篇文章就將分享有關RC電路參數選擇的經驗，希望能對大家有所幫助。
無磁珠的RC吸收設計
要解決問題，首先要找到問題的根源。
次級整流的振蕩，主要是LC諧振。L包括變壓器次級漏感，布線電感，電容ESL，元件引腳電感等；C包括整流管的結電容，分布電容，變壓器繞組雜散電容等。
知道了是LC諧振，那么自然就會想到欠阻尼、臨界阻尼、過阻尼。要想達到比較理想的吸收效果，我們就要找到振蕩的特征阻抗，然后使并聯的R與之相等就好了，即R=√(L/C)。
找到了解決方案，下一步就是計算R。
那么問題來了，L和C究竟是多少呢。就像前面提到的，LC的值是無法準確得到的，怎么辦呢？無法理論計算得到LC的值，那就實際測量。
至于測量方法我們從LC諧振入手：
1、測出未加RC時的諧振頻率f1。

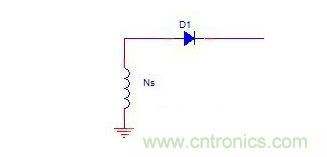

圖1
顯然：f1=1/2π√LC……①
整流管上并聯一個已知容量的小電容C1，注意此電容不易過大，測出諧振頻率f2。

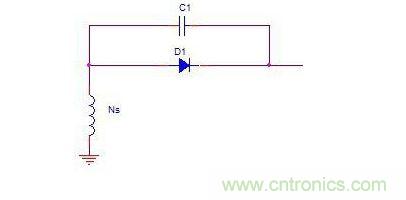

圖2
顯然有：f2=1/2π√L(C+C1)……②
f1，f2測量已知，C1已知，L，C未知，兩個未知數，兩個方程，顯然聯立①②式便可求出L和C。求出L和C后，即可帶入1中的式子求出R1=√(L/C)。
得到了R1以后，是否可以直接并上R1呢？
[page]
顯然是不可取的，因為R1構成了直流通路。我們之所以采用RC吸收，是因為其可以起到兩個作用：一、阻尼振蕩，R起作用；二、吸收電壓尖峰，這就需要C，而且需要C來隔斷R的直流回路。所以我們還需要選取C。并上去的C我們定義為C2，由振蕩波形可知，我們選取R1C2=0.5T1即可，T1為f1的導數。
至此，我們又求出了需要并聯的電容C2.
根據計算的元件值實測吸收效果，再進一步微調。注意此C2不易過大，否則每周期充放電會影響到整機效率的。

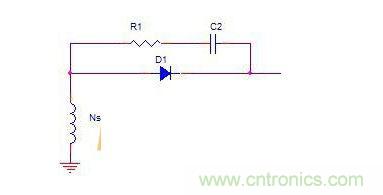

圖3
以上是無磁珠情況的RC取值方法。這種方法避免了盲目的試換方案，吸收效果比較理想。實測波形很早以前有測過，在公司電腦，資料比較多，懶的翻出來了，這里就不再上傳實測波形對比了。
有些時候還需要在整流管上套磁珠，比如CCM模式，整流管反向恢復電流比較大，比如EMC整改。加入了磁珠以后如何選取RC值呢？磁珠又該如何選取呢？

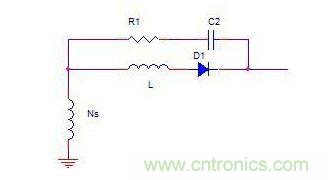

圖4
首先我們要知道整流管的反向恢復時間Trr，這個差對應的規格書即可得知；其次我們想把二極管反向恢復電流抑制在什么范圍內，假設為Isp。
計算所需磁珠值
我們知道二極管反向恢復時間，磁珠兩端電壓V=Vin*Ns/Np+Vo……①
又有V=Ldi/dt可知：L=V*Trr/Isp……②
由①②即可求出磁珠L
關于RC中的R1的選取，可以參考一中無磁珠RC元件選取的方法求出，不再贅述。
關于RC中C2的選取。由于磁珠的加入，電流不能突變，二極管正向?qū)ǖ臅r候，如果沒有RC緩沖提供回路的話，將會有電壓尖峰。所以，我們要在磁珠中電流慢慢增大期間提供一條電流回路，那就是R1C2。RC電路的時間常數R1C2通常選取Trr就可以了，因為此時磁珠已飽和，無電流限制作用了。
即R1C2=Trr，至此我們又求出了C2的值，所以對于有磁珠的RC計算也結束了。
