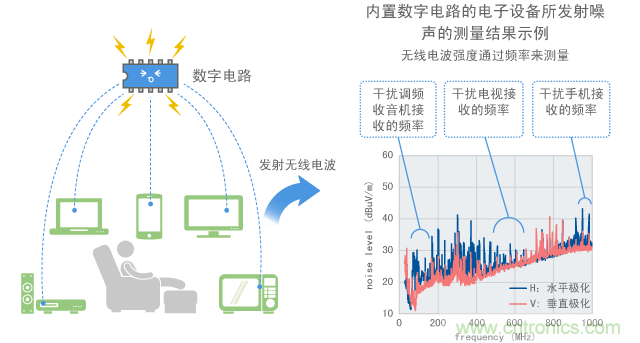

圖1展示了使用數字電路的電子設備可能發出的噪聲的類型。通常，噪聲在很寬頻率范圍內產生，如果與電視和/或收音機等電子設備的頻率重疊，就會造成接收干擾。本章節將介紹數字電路產生這些噪聲的機制。


信號頻率和噪聲之間的關系

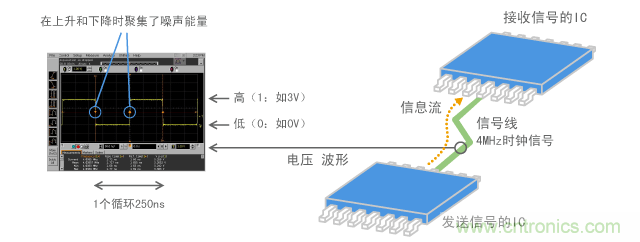

如圖2所示，數字電路通過切換高低信號電平操作電路，從而傳輸信息。切換信號電平的瞬間，高頻電流流過信號線。電流不僅在信號線中流動，也在電源和接地中流動。數字電路中使用的這些高頻電流被視為噪聲的起因。章節2將進一步介紹這些電流。

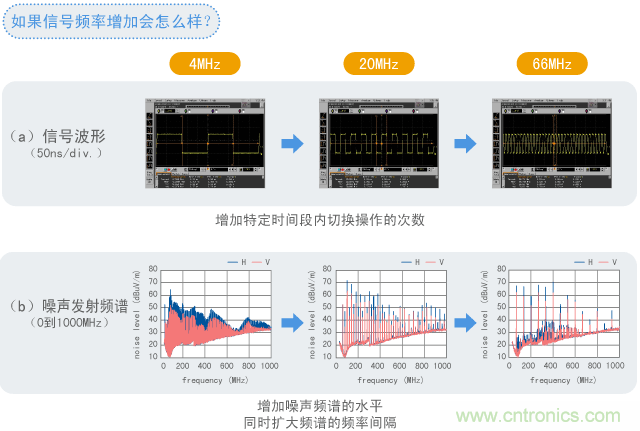

圖3和4展示了通過改變數字電路產生的噪聲和信號頻率所測量的示例。圖中以時鐘脈沖發生器作為數字電路的示例，并通過放置在三米外 測量區域（電波暗室）內的天線測量發生器產生的噪聲。在時鐘脈沖發生器的信號頻率從4MHz變?yōu)?0MHz再變?yōu)?6MHz期間，觀察噪聲發生變化的頻率 間隔和水平。這樣就能在時鐘信號的離散頻率處觀察噪聲，這些成分被稱為信號的諧波。將在下一章節中進一步講述諧波。[page]
在圖4中的噪聲測量結果中，H表示的線顯示了水平極化無線電波的測量結果，而V表示的線顯示了垂直極化無線電波的測量結果。在本課程中，除非另行說明，下列各圖都將使用這一規則。



數字電路為什么會產生噪聲

為闡釋數字電路產生的噪聲，我們以一個由兩個IC間的信號線組成的簡化電路為例。

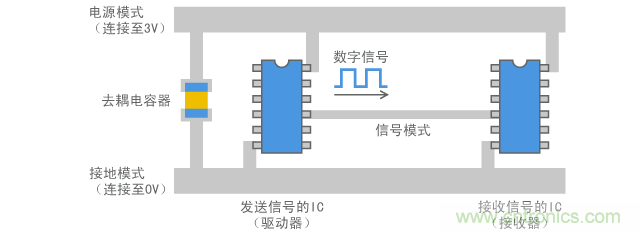

如圖5所示，我們考察這樣一種情形: 一根連接兩個數字IC的信號線傳輸信息。兩個IC間的電流可以簡化為如圖6所示。[參考文獻 4]
在圖5和6中，一根信號線將信號從左側驅動器傳輸?shù)接覀?cè)驅動器。連接與電源側或接地側驅動器內信號線相連的開關（包括一個晶體管），可能 使信號電壓發生變化。當驅動器側的開關打開時，輸入終端的電容（多個pF的極少量靜電容量）在接收器側充電或放電。當驅動器輸出的信號電壓根據電容的充電 和放電變化時，信息從驅動器傳輸?shù)浇邮掌?。[page]

圖7展示了切換瞬間電流和電壓的示意圖。圖7還展示了針對驅動器IC輸出電阻(R)的建模。信號電平切換的速度視輸出電阻和電容而變。請注意，本模型經過了大量簡化，僅能展示電路的運行，而不足以解釋噪聲。后文中將介紹更為實際的模型。

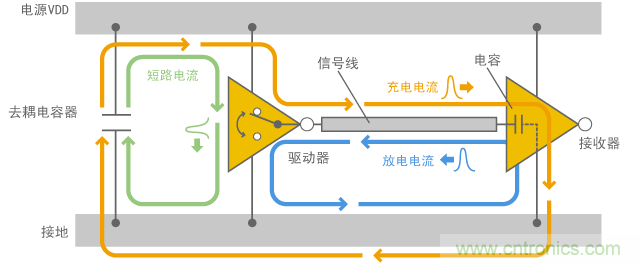

在這種情況下，兩個IC間的電流流經圖6中電容充電側的橙色路徑，在放電側則流經圖中的藍色路徑。這一電流使數字電路產生噪聲。

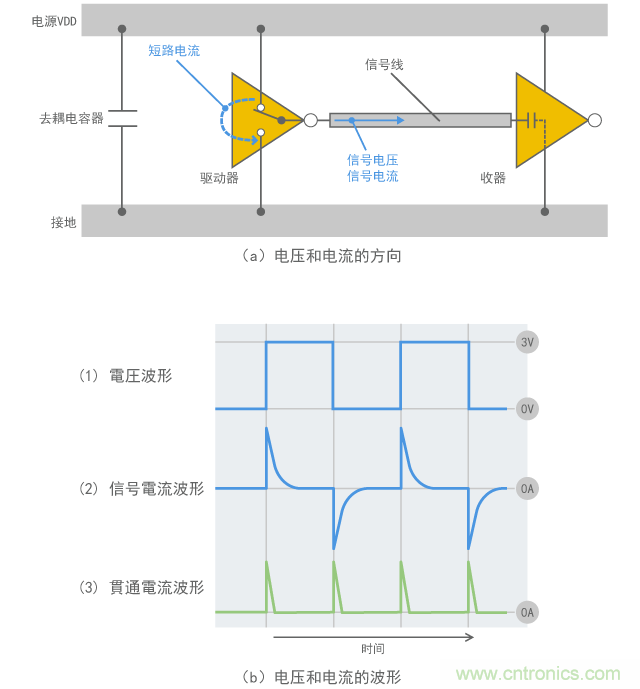

由于此時電流是電容（電容器）充電和放電所產生的，在信號切換的瞬間，電流像長釘一樣流動，如圖8(b)所示。這種波形包含各種頻率，通過用作天線的線路發射出來，從而造成噪聲干擾。根據電路的寄生電感，電流的突然變化會造成感應電壓。電壓也成為噪聲的起因。
因?yàn)樵肼曉词球?qū)動器內的切換開關，所有可以說在圖5的模型中噪聲源在驅動器內。[page]


短路電流

圖6指出了另一種綠色電流。這種電流被稱為短路電流，也會成為一種噪聲起因。 因?yàn)楫?dāng)驅動器內的開關切換時，C-MOS數字IC只在一瞬間使電源和接地相互連接，會產生如圖8(b)中(3)所示的類似長釘?shù)碾娏?。這種電流被 稱為短路電流。它不會流進信號線，但會作為急劇變化的電流流進電源和接地。因此，這種電流可能成為電源和接地中噪聲的起因之一。圖8顯示，短路電 流流過驅動器內開關的上方和下方。
與信號電流不同，在信號上升和下降時短路電流的方向相同。因此，從頻率的角度而言，其頻率是雙重信號循環頻率。有時，牢記這個性質有助于區分噪聲源或路徑與產生的噪聲頻率。

頻率中被稱為諧波的成分會在循環頻率的整數倍處產生。這一部分將在后文中進一步講述。短路電流產生的噪聲可能在與信號的偶次諧波相重疊的頻率處（雙信號頻率的累積相乘）出現。因此，如果偶次諧波造成一個問題，除了信號之外，電源也可能是問題的起因。
為簡化模型，圖6顯示電容在信號線和接地之間。但事實上，電容也會存在于信號線和電源之間。所以，到電源和接地都有電流路徑。[page]

去耦電容器

圖6中所示的電流路徑不僅包括信號線，也包括電源和接地。這就意味著連接信號線不足以傳輸信號，還必須將其連接至電源和接地。
圖6的左側還顯示了“去耦電容器”。這是一種用于連接電源和接地的旁路電容器。盡管此電容器用于穩定IC電源電壓或即時供應電源電流，但在圖6的情形下，它也在傳輸信號的電流路徑中發揮著作用。去耦電容器的操作將在章節3-1中進一步講述。

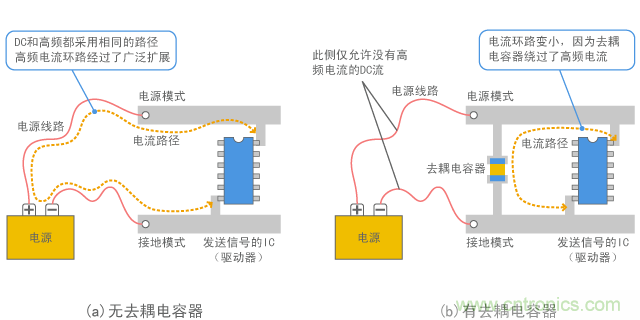

我們來設想一下，如果沒有這個電容器，電流路徑是怎樣的。如圖10所示，流經電源和接地的電流將通過遠離IC的電源流動，因而電感很大，無 法正常流動（因此，信號脈沖波形會變形，或者IC操作速度減慢）。此外，由于產生噪聲的電流流過電路的區域很廣，產生的噪聲會更多。

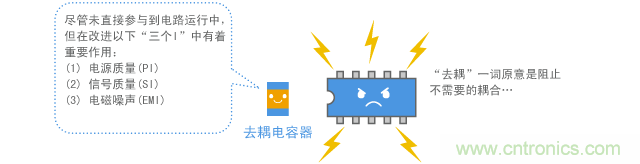

因此，去耦電容器是數字IC非常重要的組成部分，不僅是為了穩定電壓（稱為“PI” - 電源完整性），也是為了正確傳輸信號（稱為“SI” - 信號完整性）和抑制電磁噪聲(EMI)。從EMI抑制的角度看，去耦電容器的運行體現在限制包含流入IC附近電源和接地的噪聲的高頻電流，如圖 10所示。


經過去耦電容器的電流環路越小，產生的噪聲量就越小。信號質量也將得到改善。因此，去耦電容器應盡量靠近IC放置。章節3-1將詳細講述如何使用去耦電容器。[page]

共模噪聲的感應

圖6所示的信號電流形成了一個電流環路，并將此環路作為天線發射無線電波，如圖11所示。我們將其稱為普通模式電流發射噪聲。（為簡化噪聲發射機制，此示例通過環形天線建模。因?yàn)楝F(xiàn)實世界中的電子設備擁有更為復雜的形狀，無法僅通過一個環形天線來表示。）

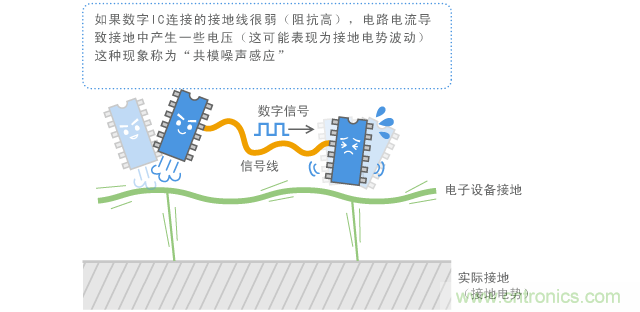

除圖11所示的普通模式外，現實世界中的電子設備還會發出其他模式噪聲。如圖6所示，電流不僅會流經信號線，也會流經接地和電源 線。這些電流可能導致產生更具影響力的噪聲，稱為共模噪聲，如圖12所示。這種產生共模噪聲的機制將在章節5-3中進一步講述。


共模噪聲不僅會出現在接地，也會出現在電源和信號線。由于接地延伸到印刷線路板周圍的所有區域，如果產生共模噪聲，則電路板本身會作為天線發射噪 聲，或者從用作天線的連接至印刷線路板的各種電纜發出。因?yàn)橛米魈炀€的導體遠遠大于信號線，盡管電壓很小，但卻會發出很強的噪聲。

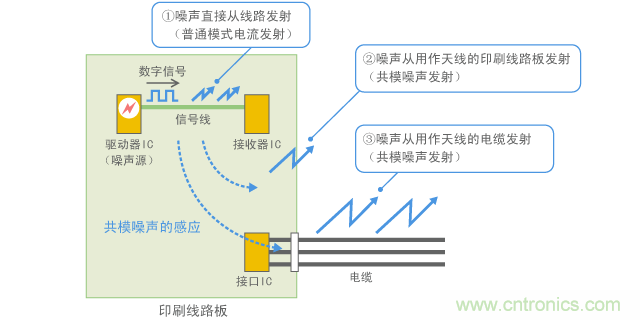

圖13展示了電子設備發射的概念圖（包括共模噪聲）。因信號電流原來的發射部分是由①的普通模式發出的。因?yàn)樘炀€很小，噪聲發射到達相對較小的區域。但是，如果電流感應到了共模噪聲，整個印刷線路板②可能成為天線，或電纜③可能成為天線，導致更強的噪聲發射。
共模噪聲不但容易產生，而且會通過接地和電源傳導，所以一旦產生了共模噪聲，就難以停止噪聲傳播。例如，圖13中的電纜連接至一個接口IC。然后共模噪聲會經由此IC的電源和接地通過電纜傳導。[page]

要有效抑制噪聲，防止產生共模噪聲非常重要。為此，降低接地的阻抗，以便抑制共模噪聲的出現（稱為接地增強），或者在信號線中使用EMI靜噪濾波器阻擋產生的電流。


信號中的諧波

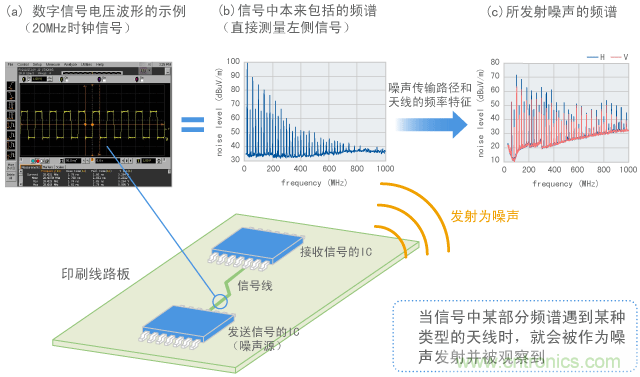

如上所述，傳輸信號的電流本身可能是數字電路中噪聲的起因之一。圖14提供的測量示例展示了20 MHz時鐘信號轉變?yōu)樵肼暤倪^程。
盡管數字信號的電壓波形是一種簡單的矩形波（如圖14(a)所示），但卻可以分解為分散在很寬頻率范圍中的頻譜（如圖14(b)所示）。這些成分被稱為諧波。當諧波中某部分能量被釋放時，就會產生如圖14(c)所示的噪聲，進而導致噪聲干擾。

如章節2.1所述，噪聲需要傳輸路徑和天線才能發射。在使用數字電路的電子設備中，連接各IC、印刷線路板、電纜和金屬殼體等的線路可以用作傳輸路徑和天 線。一般而言，頻率越高，就越容易被發射為無線電波。因此，圖14(c)（測量發出的噪聲）中的諧波噪聲（幾百M(fèi)Hz或更高）可能比圖 14(b)（直接測量信號）中的諧波噪聲看起來更明顯。
要有效抑制噪聲，了解原信號中包含的諧波（圖14(b)中所示）的本質非常重要。下一章節將講述諧波的本質。
