在發達國家目前形成了一套完整的EMC技術工作體系，包括理論研究、試驗與測試、規范標準及抗十?dāng)_技術等，為了提高我國電力系統自動化設備在國際市場和國際招標的競爭能力，必需加強EMC技術的研究和技術答理工作，使EMC技術標準和技術答理標準與國際標準接軌。

電力系統自動化設備電磁兼容問題

由于電力系統木身是眾多一次系統設備和二次系統設備的集合體，因此電力系統自動化設備作為二次系統設備的一部分，其電磁十?dāng)_的來源十分復雜。外來電磁輻射、一次系統設備、二次系統設備、二次系統設備之間、自動化設備內部元件之間、各傳送通道間的電磁十?dāng)_均對自動化設備產生十?dāng)_與破壞。

（1）電力系統自動化設備均包含有以微機系統為核心的大規模數字電路和模擬電路，其中應用最多的是二極答、集成電路塊、A/D轉換電路等，它們既是十?dāng)_源，又是對十?dāng)_敏感的器件，尤其以CMO S , D/A最為敏感。

（2）十?dāng)_信n5在微機系統表現的形態有差模與共模兩種形態。電磁十?dāng)_侵入微機系統的主要途徑有電源系統、傳導通路、對空間電磁波的感應3方面(包括內部空間的靜電場、電磁場的感應)。其中靜電場、電磁場的感應在微機系統內部普遍存在，靜電是CMOS電路的大敵。由于微機系統工作于低電壓大電流方式，電源線、輸入輸出線構成高速大電流回路，故有較強的電磁感應。

（3）微機系統之間的內部傳輸線有延時、波形畸變、受外界十?dāng)_等3方面問題。

（4）脈沖十?dāng)_是研究的重點，因為微機系統是以識別二進制碼為前提的，其組成以數字電路為主，數字電路傳送的是脈沖信n5 ,同時也易對脈沖十?dāng)_敏感。以開關模式工作的開關及川1關電源變化頻率高達幾十萬Hz,容易在內外產生脈沖十?dāng)_。

( 5)對電源影響比較敏感。電源對電子系統的影響有電源波動影響和系統作用影響兩個方面。所謂電源波動影響是指由于電源波動引起的信n5紊亂和系統失調。系統作用影響是指因電源是系統所有信n5的交叉點而引起的系統各信n5之間的相互影響。系統作用的大小與電源功率裕度、濾波能力及電源連線方式、分布形狀有關。

電磁兼容技術的設計方法

影響系統或設備受干擾嚴重程度的因素有三個方面，他們都是函數，該數學模型提示了提高抗干擾能力的原理是：①切斷十?dāng)_源，即減小G(});②減小禍合，即減小C(。);③提高受十?dāng)_系統(或設備)的敏感度閥值，即加大I(})。在實際情況中，往往是3個因索綜合考慮，并按①②③的順序去采取措施，以獲得最佳的效果。

電磁兼容技術的設計要從電磁兼容的3個基木要索著手，從原理的可行性、元器件的選擇、加工生產工藝、安裝運行環境等幾個方面來考慮。把握不同類型電磁十?dāng)_的木質，對不同的十?dāng)_頻率、頻譜采用相應的濾波、隔離、接地、屏蔽等措施。

濾波

濾波是利用濾波器來抑制電磁十?dāng)_，濾波器是由集中參數的電阻、電容和電感，或者是分布參數的電阻、電容、電感構成的一種網絡，這種網絡只允許有用信弓的頻率分量通過，阻i1:其他十?dāng)_頻率通過，使電磁十?dāng)_減少到滿意的工作電平上。濾波器是防i1_傳導電磁十?dāng)_的主要措施，如電源濾波器解決傳導十?dāng)_的問題;濾波器同時也是解決輻射十?dāng)_的重要武器，如抑制無線電十?dāng)_，在發射機的輸出端和接收機的輸入端安裝相應的電磁十?dāng)_濾波器，濾掉十?dāng)_信n5，以達到電磁兼容的目的。濾波器工作方式有兩種:一種是不讓無用信n5通過，并把它們反射回信n5源;另一種是把無用信n5在濾波器里消耗掉。在采用濾波方法來抑制傳導十?dāng)_時，首先要了解十?dāng)_源的頻譜、十?dāng)_源在頻帶中的分布情況，十?dāng)_波幅值等?？梢酝ㄟ^十?dāng)_儀器來檢測，獲得十?dāng)_源的頻帶分布和幅值，有針對性地選擇濾波器的種類或者設計濾波器電路。

隔離

隔離是十?dāng)_線路(饋線)周圍存在十?dāng)_電磁場，當其他線路(導線)在其附近時，由于電磁禍合而形成十?dāng)_。防11一這種十?dāng)_最簡單而有效的方法是將十?dāng)_線路與其它線路隔離開來，以切斷或削弱它們之間的電磁禍合。隔離的原則和方法是:

（1）干擾線路和其他線路盡可能不要平行排列，如必須平行，導線間距L與導線直徑D之比應不小于40(I1D}40)，在可能情況卜導線間距應盡量大此，并且平行部分的長度越小越女子;
（2）敏感線路與一般線路如平行排列，其間距應大于30mm;
（3）電源饋線與信n5線應子隔離，當他們平行排列時，其間距應大于30mm;
（4）高頻導線是對其他線路十?dāng)_最大的線路，一般都要屏蔽;
（5）有此脈沖線路的脈沖功率較大，對其他線路構成嚴重十?dāng)_，應按十?dāng)_線路對待。至于電平較低，功率很低的數字電路可按一般線路處理，原則上按敏感電路對待，也可根據具體情況處理。

接地

接地是指在系統的某個選定點與某個接地面之間建立導電的低電阻的通路，把系統中電子元件的零電位互相連接起來，再把它們同時與某個等價于“地”的參考點連起來。具體方法可以將理想的接地體作為一個零電位、零電阻的物理實體，作為與各有關電路中信n5電平的參考點，任何不需要的電流通過它都不產生電壓降，這種理想的接地體實際上是近似的，在設備上接地是為了使設備木身所流過的十?dāng)_電流經過接地線流入大地，減少十?dāng)_源所傳播和發布的能量。接地的主要目的是防11_電磁十?dāng)_，消除公共電路阻抗的禍合，也是為了保障人身和設備的安全。基木接地技術有浮地、中一點接地、多點接地和混合接地4種。

（1）浮地常用于電路或設備工作狀態不能與公共地或大地相連接，它的原理近似于起到隔離變壓器的作用;

（2）中一點接地是所有需要接地的引線全部接到一個點，再由這個點直接與地相連接。一般用于抑制頻率在1MHz以下的干擾信號;

（3）多點接地是指系統或設備中所需接地的引線直接接到離它們最近的地上。一般用于抑制頻率在10MHz以上的干擾信號;

（4）混合接地是在復雜情況卜，設備或單元電路的接地難以通過一個簡單的接地形式來解決而采取的混合形式，用于十?dāng)_信弓頻率在1一10MHz的情況。

利用接地的方式可以減少或衰減十?dāng)_源的能量，但應注意以卜幾點：①接地線盡量短;②接地線阻抗要盡可能小;③應采用金屬材料相同的導線作為接地線;④接地線的接地點應有良好的導電性能;⑤接地線的連接點要有足夠的機械強度。

屏蔽

屏蔽就是用導電或?qū)Т挪牧现瞥傻暮?、殼、屏、板等將電磁能限制在一定空間范圍內，使場的能量從屏蔽體的一面?zhèn)鞯搅硪幻鏁r，受到很大衰減而防止電磁十?dāng)_的措施。有電屏蔽、磁屏蔽和電磁屏蔽3種方法。

電力系統自動化設備的電磁兼容技術也是基于上面的理論，對不同功能、不同安裝地點、不同結構的設備應分別有側重點的采取不同的電磁兼容技術措施。

[member]
[page]
電磁兼容技術在電力系統自動化設備中的應用

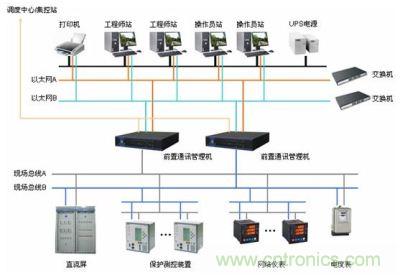

圖題：電力自動化系統

電力系統自動化設備是由微機系統(或中一片機系統)，D/A轉換電路,A/D轉換電路、電源回路、外圍驅動電路、外圍電路、通訊電路等構成的一個系統或者一個網絡。在研究電力系統自動化設備電磁兼容問題的同時，也要對其各個構成電路或系統的電磁兼容性加以重點研究。目前，我國電力系統自動化設備電磁兼容技術主要有幾種:

(1)頻率設計技術。頻率設計技術要解決的是頻率兼容的問題，也是微機系統設計中的比較復雜的技術之一。微機系統要能使用統一頻率元，保證頻率特性的要求。頻率設計包括電平(幅度邊沿和頻率)核實、最高工作頻率設計以及降頻和諧波分離(低頻信n5的頻率不與高頻信n5成整倍數，特別是An)轉換的速率)技術;

(2)接地技術。接地技術包括兩個方面，一方面是電源內阻分析技術，另一方面是接地點和地線設計技術。電源內阻的分析實際上就是對電源最大矯時功率的分析。接地點和地線分析設計的原則是做到頻率隔離、功率隔離。頻率隔離是指高低頻系統分開，功率隔離是指弱功率和大功率分開;

( 3)電源技術。電源技術一方面包括了電源特性的設計，例如電源要保證有適當?shù)娜菪噪娏魑漳芰鸵欢ǖ墓β试６?，另一方面還包括系統電源性質的選擇，如使用電池還是使用整流電源，所有電源的種類，電源之間是否需要交換，集中供電還是分布式供電等;

(4)布線技術。要降低各答腳和連線之間的相互影響，必須對分布參數加以限制。分布參數主要由系統的布線所決定，因此，布線是系統或設備電磁兼容技術的關鍵，也是系統或設備電磁兼容技術設計的基木體現。布線技術包括環繞布線、線徑選擇、分層處理等;

(5)降頻控制技術。對輸出的高頻信n5，在保證系統正常工作的情況卜盡量降低頻率，對某此輸出信n5采取平滑措施(例如LED驅動電路中加入適當?shù)碾娮韬碗娙?。對功率較大的輸出信弓(包括低頻階躍信弓，如PWM輸出等)尤其要考慮降頻處理;

(6)多層板去禍技術。隨著微機系統的頻率越來越高以及電路的幾何尺寸不斷縮小，多層板電路已成為印制電路板的主要模式。多層板的一個重要功能就是可以大大地降低系統各連線之間的分布參數影響;

(7)表面貼片技術。表面貼片是一種使集成電路與印制電路板形成一體的電路制作技術。集成電路出廠時不加封裝，而是直接出廠裸芯片。電路制作時利用焊接技術把裸芯片粘貼到印制電路板表面，這種電路不僅體積小，而且電磁兼容的性能大為提高;

(8)軟件技術方法。當外界十?dāng)_竄入并破壞了程序的正常運行時，就會產生程序“跑飛”，程序走，中斷不響應和芯片內信息發生變化，從而產生誤動作等。通常可以通過如卜幾種方法實現軟件抗十?dāng)_:①加入空指令，目的是使微機的指令地址納入正規，以便執行卜面的指令;②收留井法，即在空指令后再增加處理“跑飛”的程序;③定時監視主程序;④由主程序監視中斷運行情況;⑤采取容錯技術，用時間冗余或信息冗余方法進行打L十?dāng)_和提高可靠性。

由于電力系統自動化設備運行的電磁環境十分惡劣，因此，必須對其安裝運行環境采取相應的抗十?dāng)_措施。目前，工程上采取的方法如卜:①良好導磁材料機箱的選用及合理設計(機箱的尺寸大小，接插件的合理布置，接線端子的引出方式等);②設備安裝環境應采取的措施(主控室應采取屏蔽、接地等措施);③設備運行和r I}人員必要的電磁兼容知識的培訓;④其他措施。

電磁兼容的試驗方法

檢驗電磁兼容措施實施的效果要通過一此必要的試驗，常用的電磁兼容試驗有:諧波試驗、間諧波試驗、信n5系統十?dāng)_試驗、阻尼振蕩試驗、快速矯變試驗、靜電放電試驗等。

電力系統自動化設備電磁兼容問題的新動向

微機系統是電力系統自動化設備的核心部分。

隨著計算機技術的高速發展，電力系統自動化設備必將向著高速度、高靈敏度、小型化、多功能、大系統的方向發展，這就使電力系統自動化設備電磁兼容問題有了一定的新內容。例女ii,高速度帶來寬帶噪聲，高靈敏度使原可略去的弱小十?dāng)_信n5不可忽略，小型化增加了內部的禍合十?dāng)_，大系統使十?dāng)_源增多，十?dāng)_問題更為惡化。預計今后的電磁兼容性將涉及如下問題:

(1)集成電路元件的封裝材料含有微量的人然放射性同位索牡和鈾，它們的原子裂變將產生。射線，使存儲器誤動作。因此，要從元器件的制造技術和系統的制造兩個方面考慮電磁兼容的設計問題;

(2)數字邏輯電路與軟件技術的微妙結合，正成為抑制十?dāng)_的有力武器。軟件的應用將占越來越大的比重。例如，利用錯誤糾正碼的軟件手段檢查并糾正錯誤，是去掉進入系統后的十?dāng)_的危害或切斷十?dāng)_的有力手段;

(3)在抗靜電十?dāng)_措施中，用“分布式的靜電保護涂覆”彌補靜電保護的不足。在CMOS, A/D等芯片板及印制電路板的接頭上作靜電涂覆，取得了很好的效果;

(4)隨著十?dāng)_情況的復雜化，統計處理的方法將得以充分利用;

(5)采用光纖電路抗電磁脈沖十?dāng)_被認為是最理想的途徑。目前，光纖通訊已進入電力系統自動化設備的實用階段，隨著纖維光學和光計算機技術的發展，電力系統自動化設備的電磁兼容技術必將提高到一個新的階段。

隨著電力系統自動化設備的廣泛應用，電磁兼容技術問題越來越突出，必須充分注意并加以研究。結合電力系統電磁兼容的特點，闡述了電力系統自動化設備的電磁兼容的特殊性，提出了幾種實用的電磁兼容技術和電磁兼容技術的設計和試驗方法，并對電力系統自動化設備電磁兼容的新問題做了預測，同時也說明，當前的首要工作是要大力推]’現有的、成熱的電磁兼容技術，建立完善的試驗、測試制度和檢驗標準，培養專門的研究電磁兼容技術的人才，研究電磁兼容技術的新問題、新方向，促進電力系統自動化設備電磁兼容技術的大力發展。
