中心議題：

• 玩具產品EMC測試分類及適用標準
• 產品設計如何符合CE/EMC

解決方案：

• 在線上使用鐵氧體環
• 用多個鐵氧體環抑制

隨著社會科技的不斷發展，玩具已不僅僅是面向孩子們的產品，已經深人到各個年齡階層。相應地對玩具的生產設計也提出了更高的要求，其中電子化、智能化已是當今玩具發展的主流。

所以許多國家和地區對進出口玩具的要求除了通常要求的幾方面測試(包括電性能安全性、物理及化學特性)外，電磁兼容水平的測試也逐漸成了非常重要的一環。我國大部分玩具出口地是歐洲和美國，因此了解當?shù)氐碾姶偶嫒菟綔y(cè)試要求是相當重要的。對于玩具測試而言，歐洲的CE/EMC測試要求較美國的FCC測試更為完整，前者包括電磁干擾(EMI:electromagneticinterference)和抗擾度(EMS:electromag-neticsusceptibility)兩方面的要求;而目前美國FCC測試只對EM工有要求。所以下面就以歐洲CE認證為基礎，介紹玩具EMC測試的要求和產品設計時所需注意的主要問題。

測試依據

歐共體關于EMC的基本保護要求體現在其89/336/EEC指令中，所有進人歐洲市場的電子電氣產品都必需符合該指令要求。該要求最終是通過貫徹歐洲標準(EN)來實現的，其標準體系如圖1所示，由歐洲標準化委員會(CENELEC)制定實施。

從圖1可看出，歐洲標準由通用標準和產品標準兩部分組成，而基礎標準往往會被其余兩種標準所引用，起支撐作用。測試的依據是以產品標準為優先，無相關產品標準時，則優先選用通用標準。對于玩具產品，歐洲暫時未有正式的EMC測試標準要求，但根據以上準則，我們可結合通用標準來對玩具產品實施完整的EMC測試，進而使產品獲得CE標志

按照定義，電動玩具包含在歐洲標準EN55014-1,''?所定義的產品范圍內，但該標準又未能涵蓋全部玩具電子產品，其EMI要求主要針對的是如線控車及軌道車等類的玩具的端口的騷擾，而對于由玩具內部馬達及內部電路振蕩所引起的輻射騷擾未加以具體限定。但實踐證明后面兩種情況引起的騷擾也會非常嚴重，這時就可利用歐洲通用標準EN50081-1來判斷測試要求。此外，對于使用變壓器(俗稱火牛)供電C幾作的玩其，其工作時仍有可能對電網產牛一定程度的干擾，這類玩具就必需另外符合EN61000一3一2和EN61000-3-3的要求。

通過以上介紹，找們找到了玩具電子產品EMC測試的總體依據，但對于不同類別產品其具體要求仍有很多不同，詳細情況將于第二部分加以描述。

產品分類及適用標準

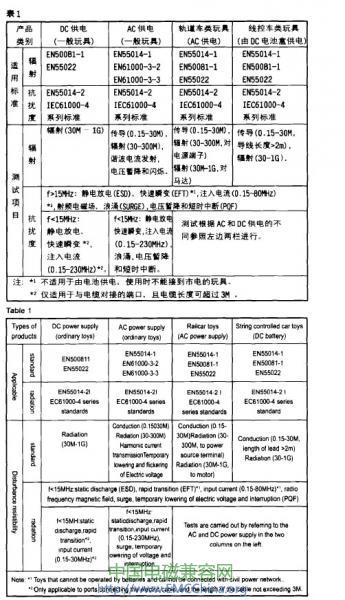

根據玩具供電方式、頻率以及功能的不同，其EMC測試要求可大體按表1進行，其中的定義及注意事項如下:
.DC供電:專指電池供電的玩具。
.AC供電:指通過市電，用變壓器轉換供電的玩具。
.所有測試均在正常工作模式或制造商要求的模式下進行。
.對變壓器只用于充電的玩具，測試將分別按充電模式和正常工作模式進行。
.對于所有雙供電的玩具，測試需同時符合兩方面的要求。
[page]
表1不包括以無線電發射接收為主要功能的玩具(如遙控車、對講機等).歐洲對該類產品有專用標準要求，在此就不另行介紹。

產品設計如何符合CE/EMC

相對其它電r產品而言，大部分玩具的線路設計及結構都比較簡單，因此要滿足EMc測試要求也是比較容易的，但以下幾個方面仍需在設計時注意:

馬達

馬達騷擾的典型頻譜是一頻帶很寬且雜亂的脈沖信號，如未采取必要抑制措施，很多情況其騷擾電平會超過限值。典型抑制電路可參考下圖,注憊管腳要盡量地短。



對于從電源線、信號線輻射騷擾首先在設計時應考慮在線路上使用濾波器等方式抑制內部信號強度。其次可考慮使用在線上使用鐵氧體環，其主要作用是高頻去藕、寄生抑制和屏蔽，當所抑制的信號頻率超過1MHz時，提供的抑制效果就相當明顯。如單個鐵氧體環不能提供有效地衰減，可用多個鐵氧體環抑制。鐵氧體環位置應盡量靠近產品主體。

內部振蕩

由于玩具功能的不斷增強，越來越多的產品使用數字集成電路，內部及外圍晶體的振蕩也成了主要的騷擾源。對于此類干擾可采用濾波及抑制晶體振蕩幅度(如在晶體一管腳串接電阻)的方法來減小輻射。

避免靜電干擾

打靜電是玩具EMC測試中最主要的測試項目，為避免測試出現問題，應注意以下幾方面:
A.螺絲尖頭應盡量遠離內部線路板及電池。
B.在引出的開關線兩端加一小瓷片電容。
C.各種插頭(特別是直流電源插頭)插上后不要露出金屬部分。

如今，歐洲對玩具產品EMC測試已提出了標準草案(EN55029)，但還沒有正式提出實施日期。隨著各種針對玩具產品的標準的制定，相信玩具產品的EMC測試將更規范化和專業化。
