- 物體帶電的原理
- 物體帶電量的計算方法
- 電場感應、電場干擾的產生原理
- MOS電路易被靜電擊穿的原因
- 保存IC時的防靜電方法
物體帶電與電場感應
從原理上說，絕對不帶電的物體是不存在的，任何物體都會不知不覺地就會帶上電。每種物質都有一個代表自己性質的位能，兩種不同性質的物體靠近在一起就會產生“接點電位差”。當兩種不同性質的物體接觸在一起時，這兩種物質在其體內就要對電荷進行重新分布，使物體保持電中性，例如：P型半導體與N型半導體互相接觸，在兩物體的交界處就會產生PN結，在PN結內部會產生一個空間電荷區，這個空間電荷區的產生，必然要進一步使P型半導體和N型半導體——兩個物體的內部都要對電荷進行重新分布。這時，如果再把兩個物體分開，兩個物體都將會帶電，一個帶正電，另一個帶負電。
物體帶電，相當于自身的位能增加或降低了，若帶電物體再次與其它不同性質的帶電物體接觸后又分開，兩帶電物體又會帶上更多的電荷，即：位能在不斷增加或降低，靜電感應發電機就是根據這個原理制造的。
在兩個用有機玻璃材料做成的輪子上，按等分距離把兩種不同性質的條狀金屬片，分別鑲在兩個有機玻璃輪子某一則的表面之中，相當于金屬片一面絕緣，一面暴露。然后，把兩個鑲有條狀金屬片的有機玻璃輪子的絕緣面互相靠在一起，并按相反方向轉動，兩個輪子上不同性質金屬片將互相感應帶電，同時也使兩個有機玻璃輪子局部極化帶電，兩個有機玻璃輪子上的金屬片每對上一次，通過靜電感應，一個金屬片的電位會繼續升高，而另一個卻要降低。這樣，兩邊金屬片上積累的電荷將越來越多，最后，可以分別用兩個金屬毛刷把金屬片上積累的電荷收集到萊頓瓶中（用玻璃瓶做成的電容器），當萊頓瓶中積累的電荷達到一定的數量后，即：電壓超過某個值后，萊頓瓶的兩個電極開始放電，并產生火光及響聲。

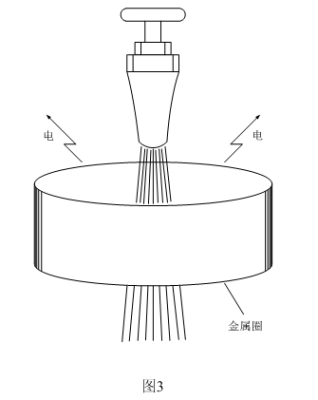

圖3是一個讓物體產生高壓電的原理圖，在水龍頭的下面安放一個用金屬薄片制作的圓圈（用金屬罐頭盒改制），金屬圓圈必須要與周圍絕緣，然后讓水龍頭流出的水正好從金屬圓圈的中央穿過，金屬圓圈很快就會帶電，并且電壓非常高，一般可達一萬伏以上。用試電筆做試驗時，當試電筆離金屬圓圈還很遠的地方，就可以看到試電筆被點亮，甚至拿一個小熒光燈靠近，也可以看得到熒光燈微亮。這說明電壓非常高，但對人體不存在被觸電的危險，因?yàn)榻饘賵A圈的電容量很小，存儲的能量有限。
這個原理與摩擦發電的原理是很接近的，首先是水與周圍空氣生產摩擦使空氣帶電（空氣被電離成正、負離子，由于正離子比較重，很容易被水帶走），然后帶電空氣會感應金屬圓圈帶電，或負離子直接與金屬圓圈接觸，使金屬圓圈帶負電。我們也會發現，在大瀑布附近的空氣中負離子的濃度非常高，或下暴雨的時候，空氣中負離子的濃度也很高，主要原因就是速度極高的流水或雨滴會讓空氣產生電離帶電。
冬天人們走在地毯上也經常會發現，當手突然碰到樓梯金屬扶手的時候，會感到手被麻電，這也是因?yàn)槿梭w穿的皮鞋與地毯摩擦產生帶電，然后傳到人的身體上。其實人體帶電一般自己是沒有感覺的，哪怕人體帶上幾萬伏的電壓，一般人體也沒有感覺，只有帶電人體與其它物體接觸產生放電時才會感覺麻電。例如：在冬天沒有燈光的夜里，人們脫尼龍衫或毛線衣的時候，會發現衣服之間有藍色火光，并且還伴隨著啪、啪、啪的放電聲，這證明衣服已經帶上非常高的電壓。
帶電物體是具有能量的，即：電場具有能量。帶電體的能量為：
（6）上式中，C為帶電體的電容，U為帶電體的電位。帶電體的能量屬于位能，當要計算帶電體的能量的時候，必須指出參考點，如果不特別指出，一般都把地球作為參考點，或把無限遠處作為參考點，即：把地球作為零電位，或把無限遠處作為零電位。把地球作為零電位比較方便，因?yàn)?，我們所使用的一切物體都是來自地球，無論你怎樣對它加工或運作，新產生的電荷總是在原有電荷的基礎上進行疊加，所以不需要再用過問物體原來帶的電荷是多少。帶電物體的電容由下式求得：
（7）上式中，電容C的單位為法拉，ε為介電常數（在真空中為1），S為帶電物體與參照物體之間電力線互相照射的面積（與電場垂直，單位米2），在國際單位制中k = 9×109牛頓•米2/庫侖2，d為帶電物體到參照物的有效距離（單位米）。
實際上電場干擾，或電場感應，都是通過電容的工作原理進行的，電場對電子設備中其它電路的干擾，不但與電場強度有關，還與被干擾電路參考點的位置有關，以及帶電物體的電容量有關。如果要精確計算某帶電體對其它物體產生的電感應，就必須熟練地應用（6）式和（7）式來計算各個物體之間的電容。同一個帶電體相對不同的其它物體，因?yàn)橄鄬?duì)位置以及電場強度不同，其電容量也不同。知道了電容容量就可以計算電容的充放電過程，從而可以求出電壓、電流、功率等各種參數。

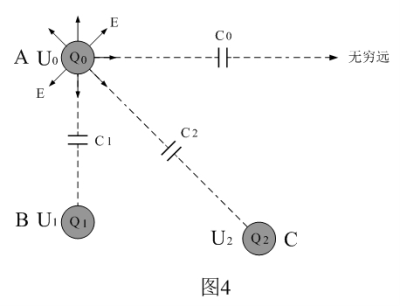

圖4是帶電物體對其它物體產生感應的原理圖。圖4中，A是帶電物體，其電位為U0，E表示電場強度或電場力線，Q0為其帶電量；帶電物體A對物體B和物體C均會產生電場感應，U1和U2分別為物體B和物體C被物體A感應產生的對地電位；Q1和Q2分別為物體B和物體C被物體A感應產生的電荷量。帶電物體A的電荷Q0越多，其電位U0就越高，并且其對物體B或物體C產生感應影響的力度就越大。
因此，我們可以用電容來定義電荷與感應電壓的關系，即：用電容表示單位電壓感應產生的電量：
（8）上式中，電容C的單位為法拉，電荷Q的單位為庫侖，電壓V的單位為伏特。
設：物體B和物體C沒受帶電物體A感應之前，所帶電荷以及對地電位均為零，則：電荷Q1和Q2，電壓U1和U2都是由于帶電物體A對物體B和物體C感應產生的電荷和電壓；U0越高，感應產生的U1和U2對地電位就越高，以及電荷Q1和Q2就越多，由此可求得：
上式中，V1 = U0 – U1 ，V2 = U0 – U2 ，C1和C2分別表示帶電物體A對物體B和物體C產生電場感應互相影響的力度，電容容量越大，表示兩者產生電場感應互相影響力度就越大。因此，這里我們還可以把（8）、（9）、（10）式中的電容C定義為電荷感應系數，與磁感應中的互感系數（或磁感應系數）M相互對應。由此可知，電容C不但可以表示一個帶電物體存儲電荷的多少，而且可以表示帶電物體對其它物體產生影響的力度。
在電子設備中，由于MOS電路的阻抗很大，而其電容非常小，因此，只要帶電體產生很小能量的電荷轉移，或靜電感應，就能把MOS電路擊穿。因此，在生產或調試含MOS電路的電子設備的時候，要注意靜電感應和工作人員的身體不能帶電。在沒有采取任何措施的情況下，人體一般都帶有幾十伏甚至數百伏的靜電電壓，當人手觸及還沒有接入電路中的IC時，很容易會把IC擊穿。對還沒有使用的IC保存或者包裝也要注意靜電感應，最好把IC保存在金屬盒或具有防止靜電感應的塑料盒內。防靜電感應塑料一般都是在塑料中混入導電物質。
