【導讀】現在的電子設備無處不在且發展迅速，其越來越敏感的電路在很大程度上依賴前端保護，因?yàn)樗鼈円尤腚娏A(chǔ)設施，而這些基礎設施可能有或者沒有最新的電壓浪涌和瞬態保護功能。這些瞬態事件可能是由雷擊、開關動作或類似的電壓浪涌事件造成的結果，會導致過電壓和過電流事件，進而損壞敏感電子設備或者降低其性能。
本文簡要討論 GDT 和 MOV 浪涌保護器的工作原理，然后以 Bourns 的實際 IsoMOV 混合保護器為例考察其特點。文章最后說明如何通過實施 IsoMOV 技術來滿足 IEC/UL62368-1 標準。
現在的電子設備無處不在且發展迅速，其越來越敏感的電路在很大程度上依賴前端保護，因?yàn)樗鼈円尤腚娏A(chǔ)設施，而這些基礎設施可能有或者沒有最新的電壓浪涌和瞬態保護功能。這些瞬態事件可能是由雷擊、開關動作或類似的電壓浪涌事件造成的結果，會導致過電壓和過電流事件，進而損壞敏感電子設備或者降低其性能。
諸如氣體放電管 (GDT) 和金屬氧化物壓敏電阻 (MOV) 等現有的低成本浪涌保護技術能夠轉移或抑制浪涌能量，以阻止浪涌能量到達被保護設備。這兩種技術各有優勢，但它們在失效前能處理的瞬態數量都是有限制的。另外，GDT 可能不會完全切斷電流，而 MOV 在經過若干次瞬態事件激活后，可能會因熱擊穿而失效。
為了保持 GDT 和 MOV 的優點并減少其性能上的不足，已經出現了集成混合技術組件的單器件，且在給定的浪涌保護水平下，器件的物理尺寸相對較小。雖然集成組件的互補性提高了兩者的性能，延長了運行壽命，但要做到高效率，還需要認真匹配 GDT 和 MOV 元件。經過正確實施，這些 IsoMOV? 混合浪涌保護器特別有助于確保符合 IEC/UL62368-1 標準，該標準是關于信息技術和音頻/視頻設備危險方面的標準。
SPD的工作原理
浪涌保護組件有兩種工作方式，一種是用作開關，將浪涌轉移到地面（有時稱為“撬棍”），另一種是通過吸收和耗散瞬時能量，將最大電壓箝制在較低的水平，從而限制浪涌電壓。

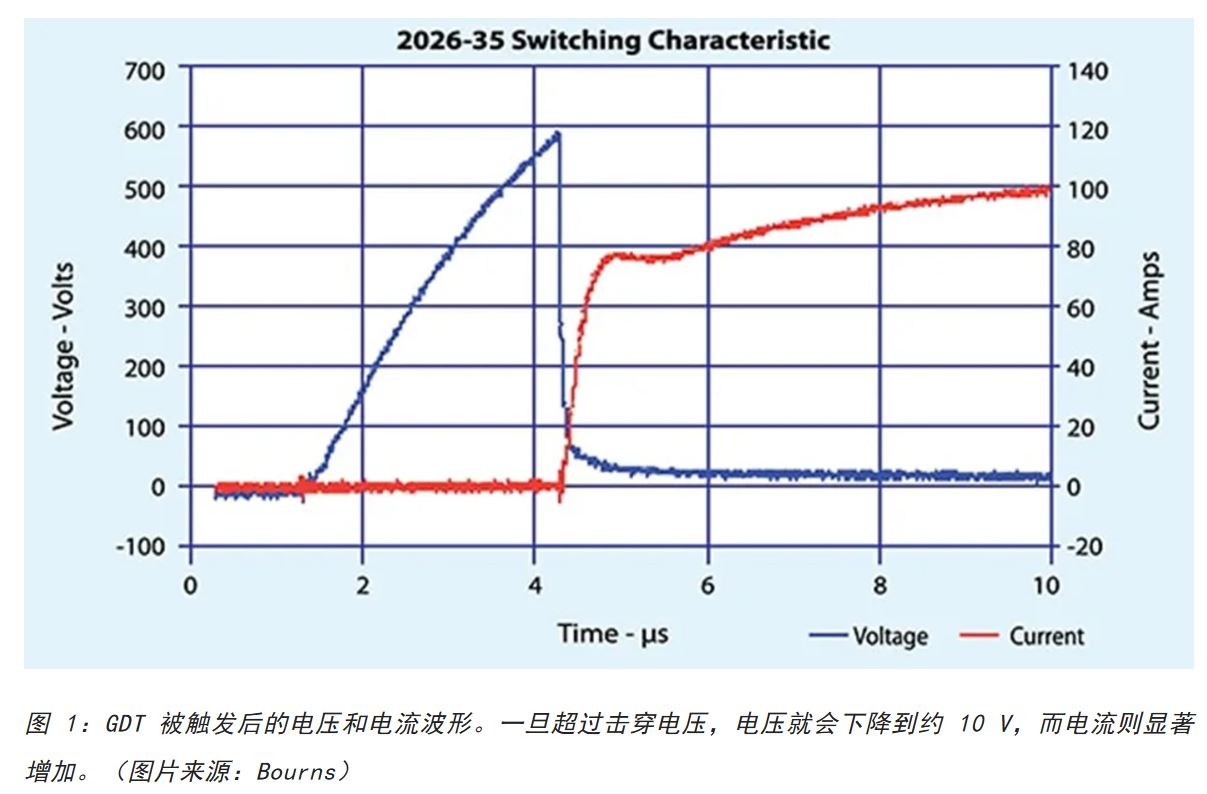

例如，GDT 就是一種撬棍式抑制器。這種抑制器由位于氬氣等非反應性氣體中的火花間隙組成，并橫跨電源線接線。如果電壓水平低于GDT 的擊穿電壓，該抑制器基本上處于高阻抗“關斷”狀態。如果一個瞬態使電壓水平升高并超過 GDT 的擊穿電壓，GDT 就會進入導通或“接通”狀態（圖 1）。
由于 GDT 橫跨電源輸入，所以基本上使電源形成了短路。這將觸發熔斷器、斷路器或其他串行保護裝置，從而保護 GDT 下游的電路。請注意，在關斷狀態下電壓高，電流小。在導通狀態下則正好相反，且除了狀態轉換期間外功率耗散極小。重置 GDT 狀態需要將輸入電壓降低到擊穿電壓以下。在電源線輸入電壓沒有下降到足夠低的情況下，GDT 可能不會復位，并繼續傳導“跟隨”電流，使其保持導通狀態。GDT 保持導通的可能性是這種浪涌保護技術的一個重大限制。

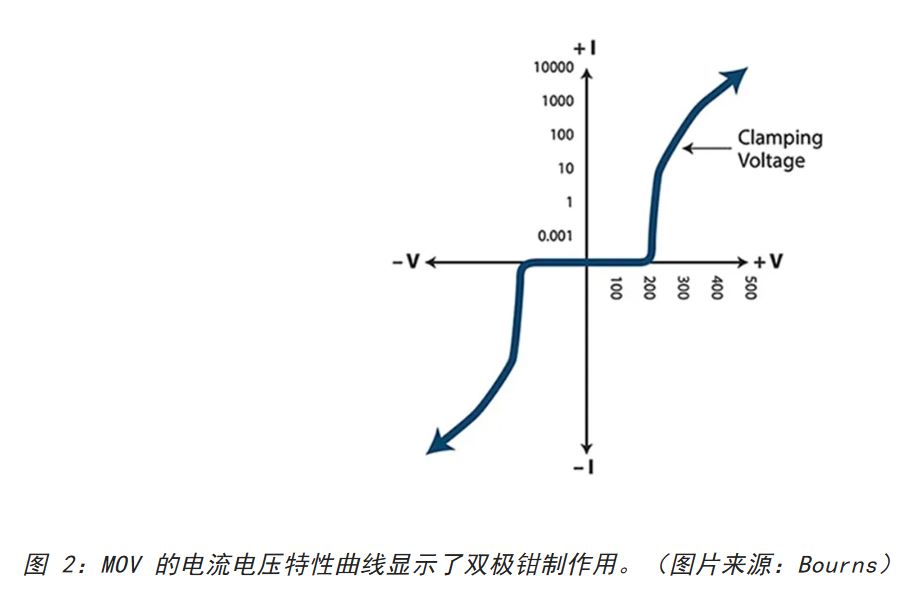

MOV 是一種鉗位裝置。與 GDT 一樣，該器件橫跨電源線布置。正常情況下，MOV 處于高阻抗?fàn)顟B(tài)，只吸收很小的泄漏電流（圖 2）。
發生電壓浪涌時，MOV 的阻抗下降，吸收更多的電流，從而耗散功率；這會降低并限制瞬態電壓。瞬態結束時，MOV的阻抗增加并恢復到正常狀態。MOV 的額定值是基于其能夠耐受此類瞬態事件的數量。經過一些瞬態事件后，MOV 的漏電流可能會增加。這將增加器件的耗散功率，導致發熱。發熱會增大漏電流，并可能使 MOV 進入熱擊穿狀態，從而造成災難性器件故障。
這兩種浪涌保護技術本身都不是很理想。然而，如果將 GDT 和 MOV 與電源線串聯，它們之間的特性互補就會變得很明顯。在正常工作狀態下，GDT 斷開，MOV 中無漏電流。在電壓瞬態期間，GDT 觸發，從而將 MOV 接入電路。然后 MOV 鉗制瞬態浪涌電壓。瞬態結束后，MOV 斷開，減少流經 GDT 的電流，也使得 GDT 關斷。

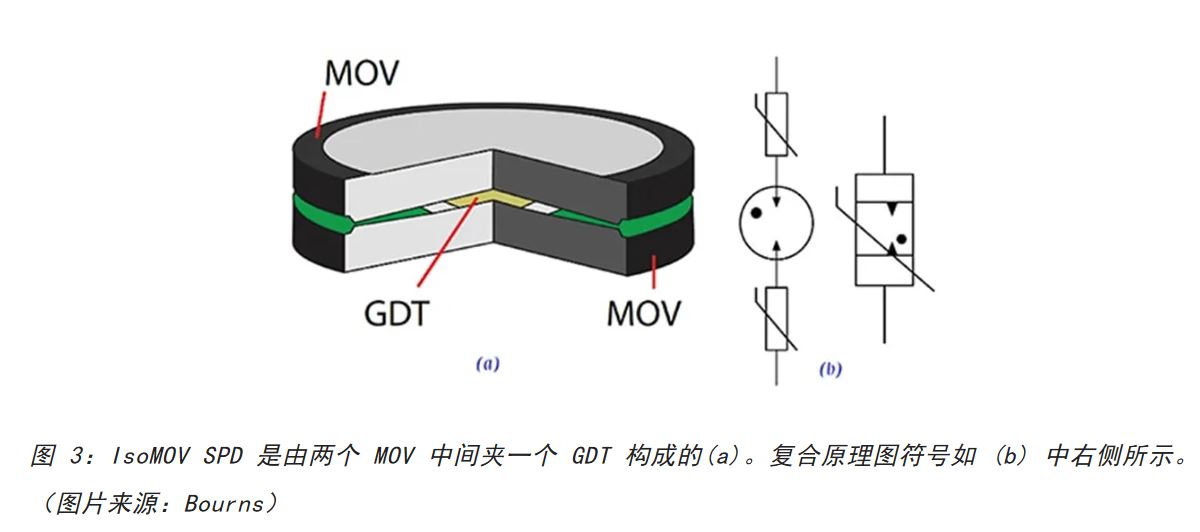

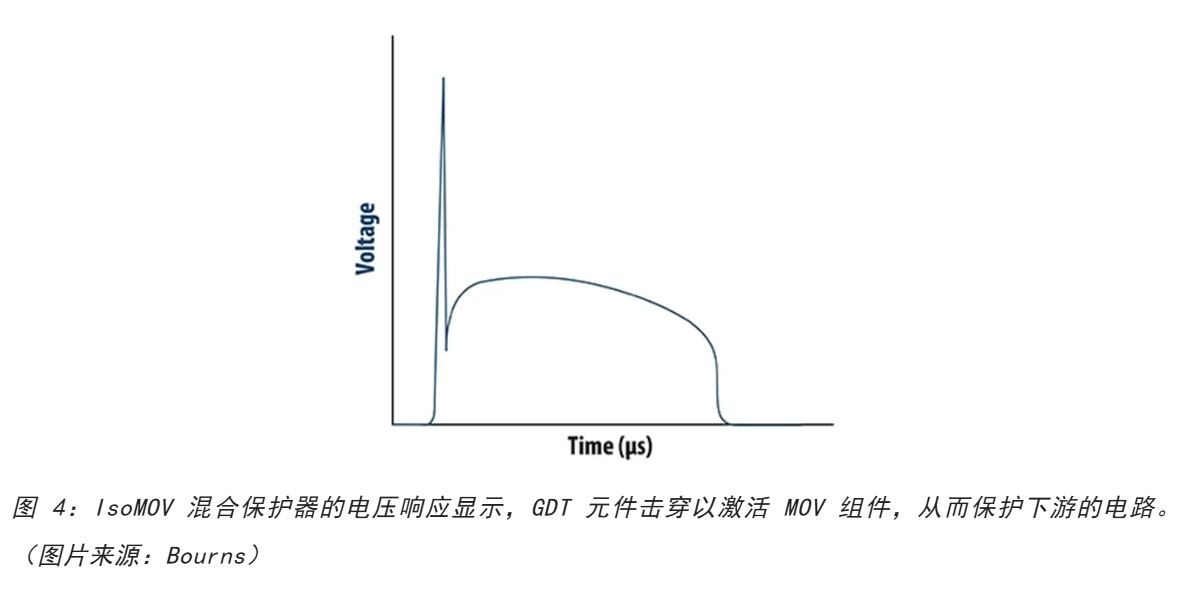

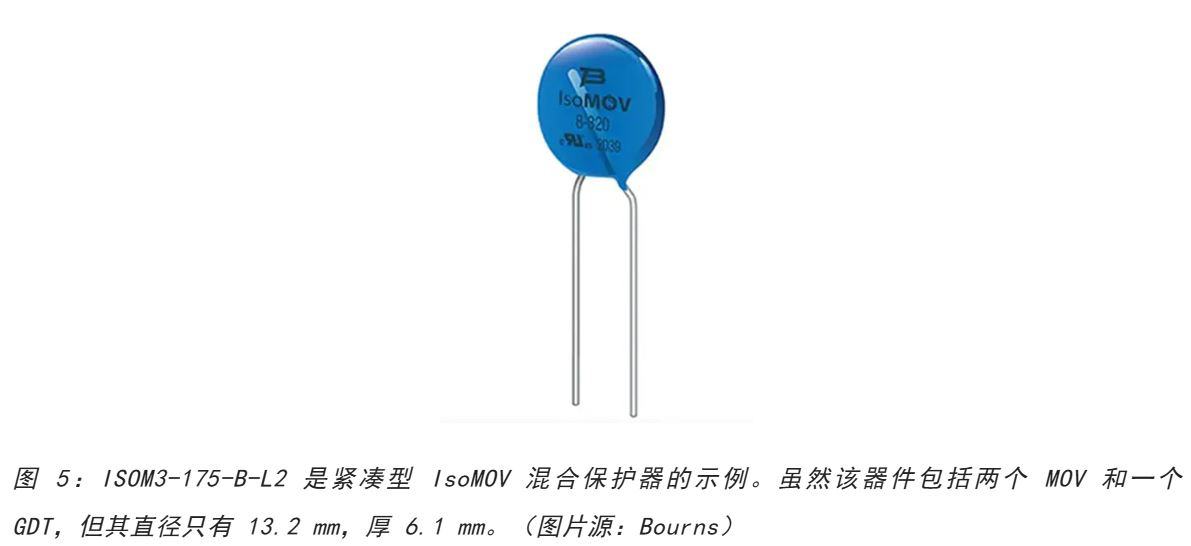

對于 GDT 和 MOV 的串聯，需要仔細匹配其特性，以便能夠精確地相互補充。分立實施方式從設計到制造、測試和包裝都會受到各種因素的影響，使得設計者很難找到良好的匹配方案。為了應對這些挑戰，Bourns 的 IsoMOV 混合保護器將一組精心匹配的 MOV 和一個 GDT 元件整合到單一封裝中，該封裝比單組件體積要小得多（圖 3）。

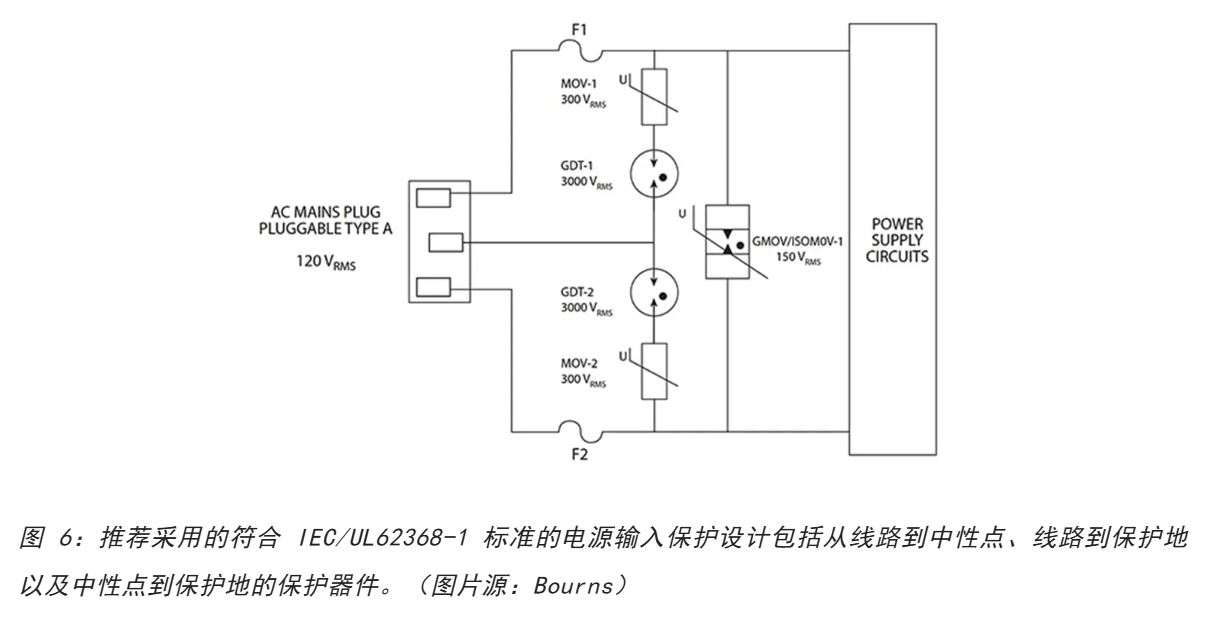

（作者：Art Pini，來源：DigiKey得捷）
