第11講:三菱電機工業SiC芯片技術

發布時間:2024-12-12 責任編輯:lina

【導讀】1200V級SiC MOSFET是一種能充分發揮SiC優勢的器件,廣泛應用于工業、汽車等領域。目前,1200V級SiC MOSFET被多家器件廠商定位為主力產品,本文主要介紹三菱電機1200V級SiC MOSFET的技術開發概要。


1200V級SiC MOSFET是一種能充分發揮SiC優勢的器件,廣泛應用于工業、汽車等領域。目前,1200V級SiC MOSFET被多家器件廠商定位為主力產品,本文主要介紹三菱電機1200V級SiC MOSFET的技術開發概要。

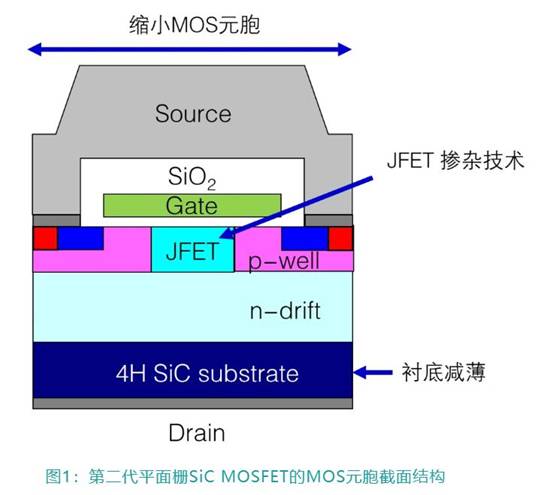

截至2024年,三菱電機已量產第二代平面柵SiC MOSFET芯片,并配套于各種模塊實現產品化。圖1顯示了第二代平面柵SiC MOSFET的MOS元胞截面結構及其特點。首先,使用n型離子注入技術(JFET摻雜)來優化MOS元胞JFET區的結構,降低了JFET區域的電阻。此外,與以往相比,縮小了MOS元胞的尺寸,通過提高M(jìn)OS溝道密度來降低電阻,并通過使SiC襯底更薄來降低電阻。通過這些改進,如圖2所示,三菱電機的第二代SiC MOSFET與第一代相比,導通電阻降低了30%以上。此外,用于保持第二代SiC MOSFET耐壓的終端結構采用了FLR(Field Limiting Ring),形成適當?shù)谋砻姹Wo(hù)膜。


第11講:三菱電機工業SiC芯片技術

迄今為止,三菱電機的第二代SiC MOSFET已被廣泛應用于市場上多個系統中,充分證明其故障率低、性能穩定。目前,以第二代SiC MOSFET結構為基礎,進一步進行改良,繼續開發便于使用的SiC MOSFET,推進高性能、高可靠性SiC模塊的產品化。

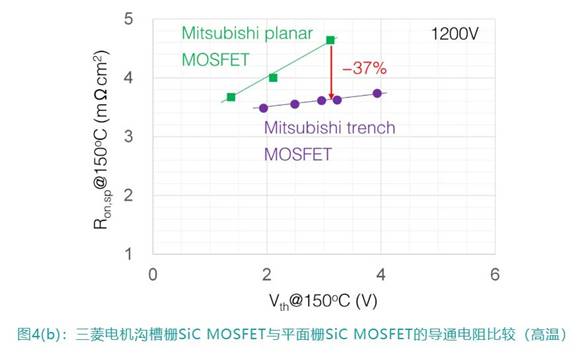

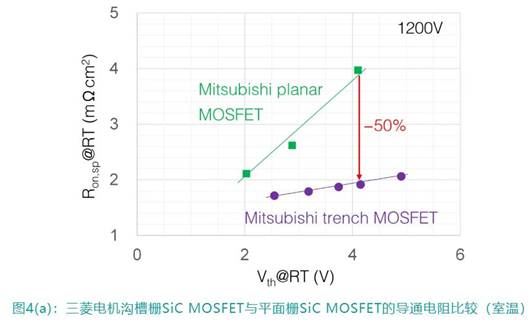

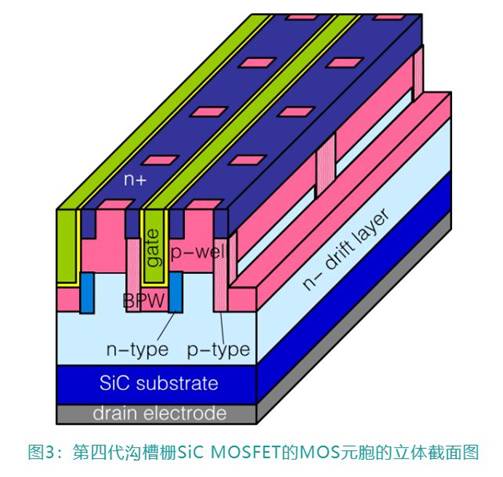

作為耐壓1200V級SiC MOSFET的下一代產品,三菱電機正在推進第四代溝槽柵SiC MOSFET的開發。另外,三菱電機第三代SiC MOSFET采用SBD嵌入式MOSFET,將在下一章節進行介紹。圖3顯示了正在開發的溝槽柵SiC MOSFET結構,采用離子注入技術,形成獨特的MOS元胞結構。其特點是,在高電場容易集中的溝槽底部,進行p型離子注入(BPW:bottom p-well)來降低電場強度,對溝槽側壁進行p型和n型離子注入,使BPW的電位保持恒定,確保開關時穩定工作,并降低了電流路徑的電阻。因此,三菱電機的溝槽柵SiC MOSFET可實現高可靠性、穩定工作和低導通電阻。圖4比較了三菱電機的溝槽柵SiC MOSFET和平面柵SiC MOSFET的導通電阻,可見溝槽柵MOSFET的導通電阻大幅降低。室溫下比導通電阻為2mΩ·cm2左右,達到世界先進水平。從圖4也可看出,高閾值電壓時,溝槽柵SiC MOSFET導通電阻相對平面柵降低的比例更大。這是溝槽柵SiC MOSFET的優點,因?yàn)镸OS溝道形成在與(0001)面垂直的面上,MOS通道的有效遷移率比較大。三菱電機的溝槽柵MOSFET結構上的特點是離子注入濃度和區域等設計自由度高,因此可以調整各種特性。


第11講:三菱電機工業SiC芯片技術

第11講:三菱電機工業SiC芯片技術 第11講:三菱電機工業SiC芯片技術

三菱電機的第四代溝槽柵SiC MOSFET非常適合要求高閾值電壓和低導通電阻的xEV,正計劃開發用于xEV的SiC模塊作為其首批應用產品。未來,我們將推動溝槽柵SiC MOSFET應用于各種其他用途。
