上拉電阻和下拉電阻的用處和區別

發布時間:2024-05-10 責任編輯:lina

【導讀】什么是上拉電阻?上拉電阻和下拉電阻都是電阻元器件,所謂上拉電阻就是接電源正極,下拉的就是接負極或地。上拉就是將不確定的信號通過一個電阻鉗位在高電平,電阻同時起限流作用。下拉同理,也是將不確定的信號通過一個電阻鉗位在低電平。


什么是上拉電阻?上拉電阻和下拉電阻都是電阻元器件,所謂上拉電阻就是接電源正極,下拉的就是接負極或地。上拉就是將不確定的信號通過一個電阻鉗位在高電平,電阻同時起限流作用。下拉同理,也是將不確定的信號通過一個電阻鉗位在低電平。


那么,上拉電阻和下拉電阻的用處和區別分別又是什么呢?
一、上拉電阻和下拉電阻是什么

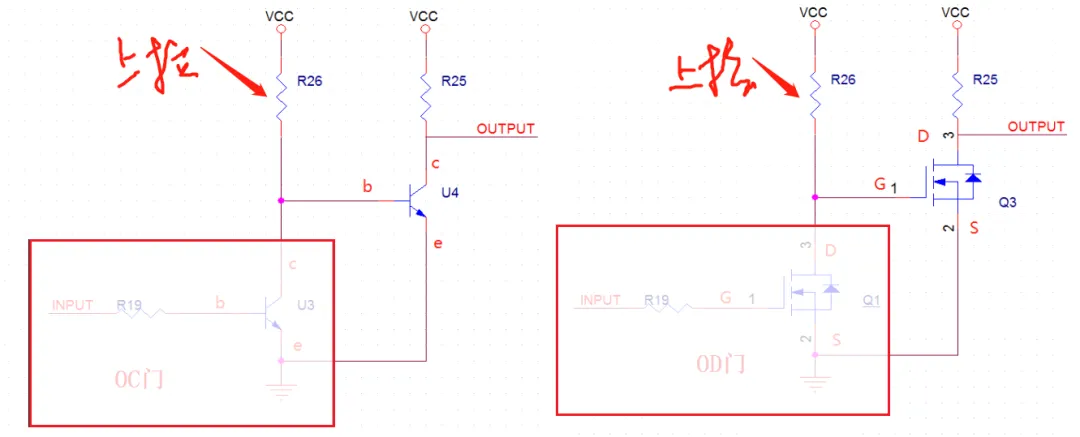

上拉就是將不確定的信號通過一個電阻鉗位在高電平,電阻同時起限流作用。而下拉電阻是直接接到地上,接二極管的時候電阻末端是低電平,將不確定的信號通過一個電阻鉗位在低電平。上拉是對器件輸入電流,下拉是輸出電流;強弱只是上拉電阻的阻值不同,沒有什么嚴格區分;對于非集電極(或漏極)開路輸出型電路(如普通門電路)提供電流和電壓的能力是有限的,上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。


上拉電阻和下拉電阻的用處和區別


二、上拉電阻和下拉電阻的作用


上拉電阻和下拉電阻二者共同的作用是:避免電壓的“懸浮”,造成電路的不穩定。

  • 上拉電阻:


1、概念:將一個不確定的信號,通過一個電阻與電源VCC相連,固定在高電平;
2、上拉是對器件注入電流,灌電流;
3、當一個接有上拉電阻的IO端口設置為輸入狀態時,它的常態為高電平。


  • 下拉電阻:


1、 概念:將一個不確定的信號,通過一個電阻與地GND相連,固定在低電平;
2、下拉是從器件輸出電流,拉電流;
3、當一個接有下拉電阻的IO端口設置為輸入狀態時,它的常態為低電平。

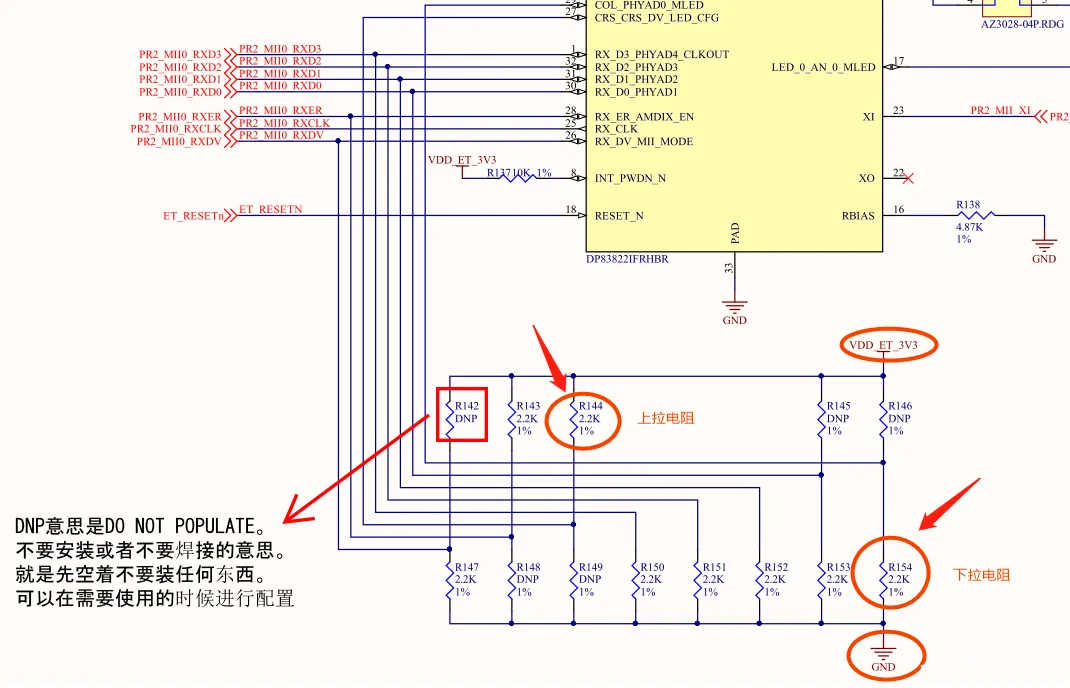

上拉是對器件注入電流,下拉是輸出電流,弱強只是上拉電阻的阻值不同,沒有什么嚴格區分,對于非集電極(或漏極)開路輸出型電路(如普通門電路)提升電流和電壓的能力是有限的,上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。


上拉電阻和下拉電阻的用處和區別


由此可見,電源到器件引腳上的電阻叫上拉電阻,作用是平時使用該引腳為高電平;地(GND)到器件引腳的電阻叫下拉電阻,作用是平時使該引腳為低電平。
