【導讀】使用Buck控制器加上一個驅動以及外圍電路，就可以實現Zeta電路，開關管和整流管的數量比較少就可以實現升降壓功能。
Zeta拓?fù)涞奶攸c(diǎn)：
1、能夠?qū)崿F(xiàn)升降壓
2、＜50W
3、主功率管導通的時候，能量是從輸入端直接傳遞到輸出端，所以算是一個正激拓?fù)洹?/p>
4、沒有RHPZ（右半平面零點）
5、輸出端有LC濾波，所以紋波比較小
6、輸入端是開關管，開關開關，類似Buck所以輸入端需要做比較好的濾波。
7、用兩個耦合電感的話，用1:1匝數比的耦合電感。
8、使用Buck控制器加上一個驅動以及外圍電路，就可以實現Zeta電路，開關管和整流管的數量比較少就可以實現升降壓功能。
9、EMI特性相對比較好。
10、可以通過多個繞組，實現多路輸出。
11、同樣可以用MOSFET替代二極管，實現大功率的Zeta電路。

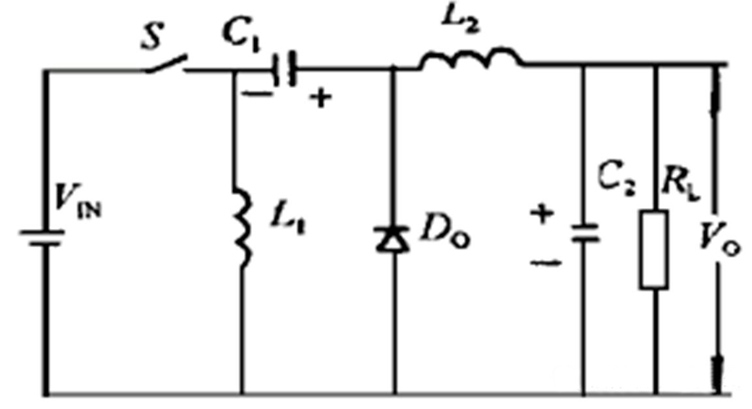

1、Zeta電路的基本結構
基本的Zeta電路是含有四個儲能元件，2個電感，2個電容。
2 基本工作原理
待S關斷后，L1經D0向C1沖電，其貯存的能量轉移至C1。同時，C2向負載供電，L2的電流則經V0續流。Zeta斬波電路的輸入輸出關系為：
Vout=D*Vin/(1-D)
D為開關的占空比。

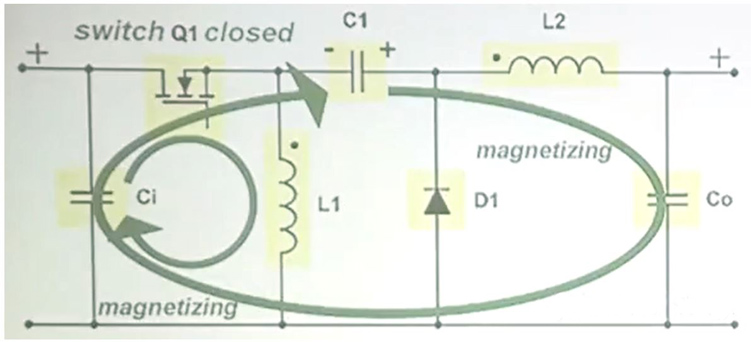

開關閉合導通狀態下：電源VIN經開關S向電感L1貯能同時,VIN和C1共同向負載RL供電，并向C2充電。

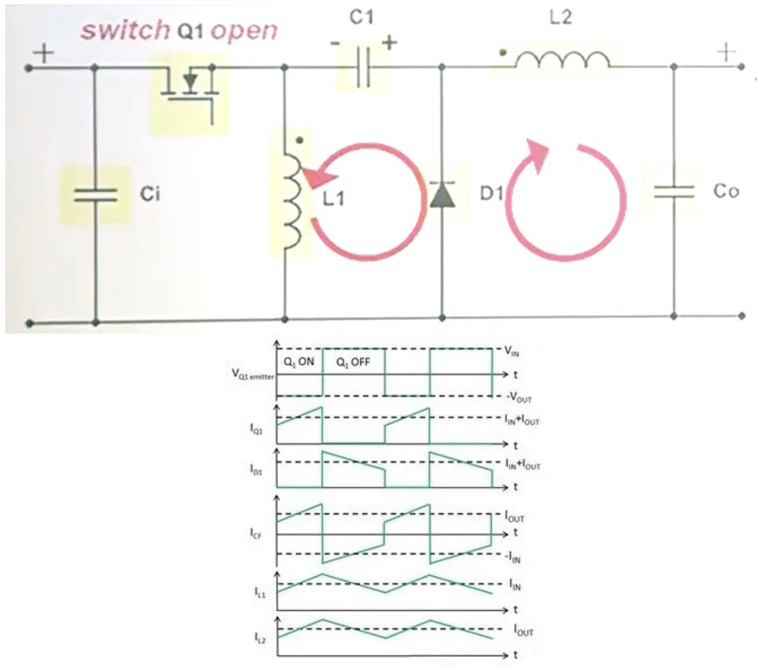

待S關斷后，L1經D0向C1沖電，其貯存的能量轉移至C1。
3、CCM與DCM
CCM模式下，就是上述兩個狀態階段。

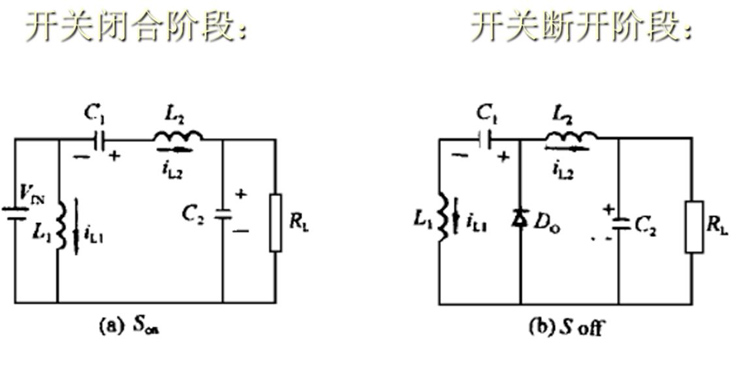

兩個狀態的等效電路是：

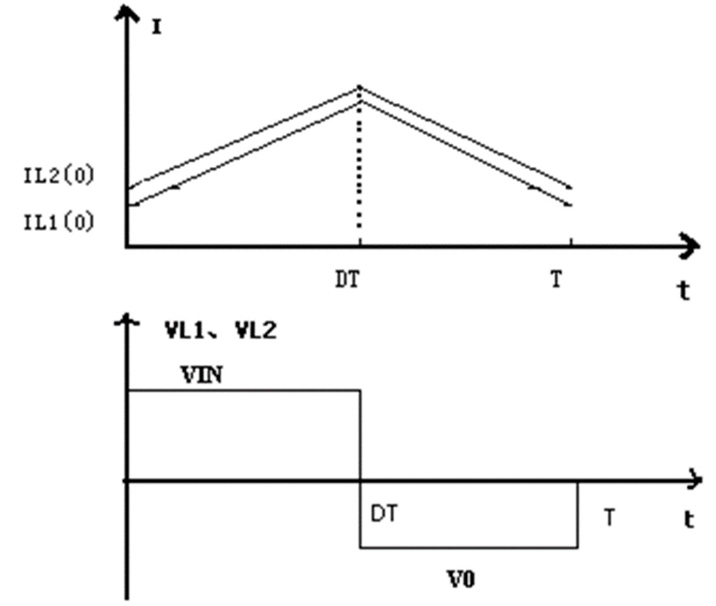

CCM模式下的電感電流和電壓波形：

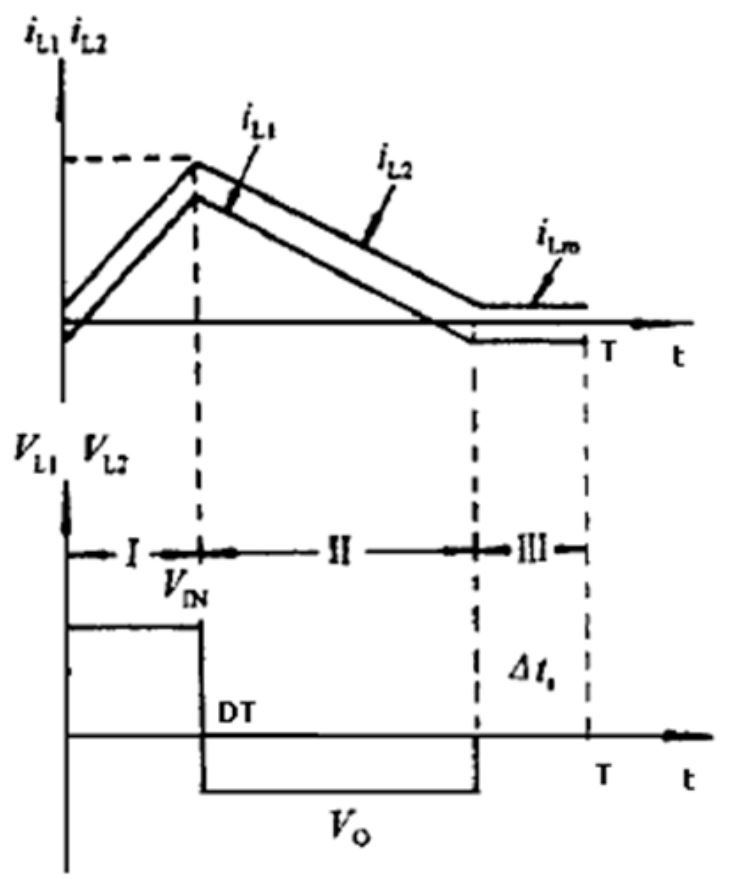

DCM模式下，除了在CCM模式下的兩個階段外，還多出了一個二極管斷流的階段：
此階段流過電感L1和L2中的電流相等。并且電流大小不會變化（在假定器件都是理想的器件條件下）

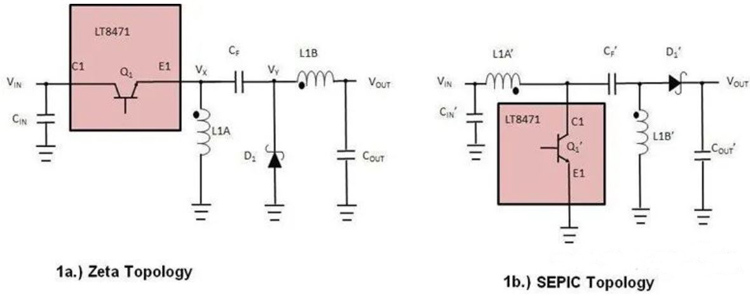

4、Zeta和SEPIC對比

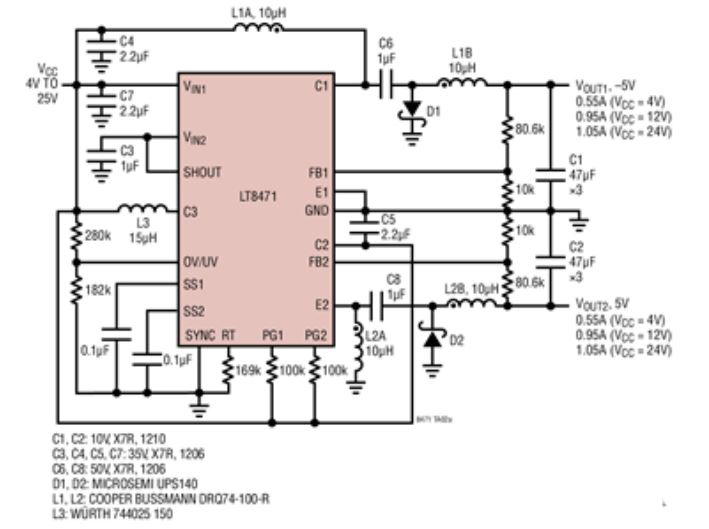

ADI一個使用Zeta拓?fù)涞膶?shí)例設計圖：
一個使用LT8471雙多拓?fù)銬C/DC轉換器和2A開關電源應用。該應用程序使用低紋波拓?fù)漭敵觯?/-5V。
通道1使用低輸出紋波?UK拓?fù)漭敵?5V。通道2使用低輸出紋波Zeta拓?fù)漭敵?5V。輸入電壓從4V到25V不等。
參考文獻：
1、TI關于Zeta的視頻講解
2、ADI官網
3、Zeta電路——電子電路 謝俊虎（百度文庫）
