大家應該都了解過關于聲波濾波器的知識，從什么是聲波，到聲表面波，再到聲表面波濾波器的結構，當然這里面也介紹了一些體聲波濾波器。當然都是泛泛之談，我們期望從器件的根源著手，詳細去分析講解。當然這里面也遺漏了一個重要的原理：壓電效應和壓電陶瓷，這個就是電磁波怎么變成為聲波的原理。今天我們嘗試著去解開壓電效應的奧秘。

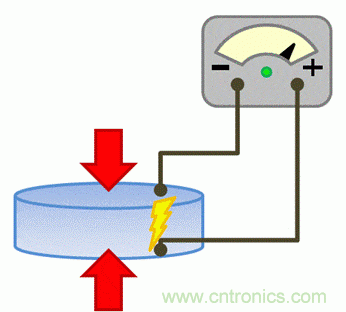

壓電效應有個比較拗口的英文名字：Piezoelectric（pa?，izo?＇lektr?k），這個單詞我現在還不會讀。還好國人給了它一個形象的名字：壓電，這里面包含了壓力和電，這也就形象的描述了這個特性，受到壓力產生電流，如下圖所示：
也足以看到中國文字的博大精深，什么Piezo，源自希臘又怎么樣，你要標標準準的來自英國就應該叫做：Press－electric，這不就明白了嗎？簡而言之：壓電效應就是當晶體受到擠壓時會產生電流，反過來，當向晶體施加電流時，晶體形狀也會發生變化。

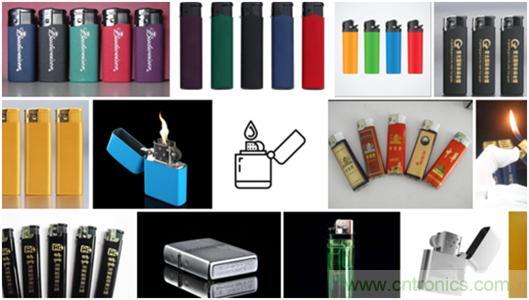

神奇不？這么神奇的東西哪里有呢？其實壓電晶體就在我們的身邊，我們?nèi)粘Ｓ玫氖⒈?，揚聲器、麥克風都含有壓電晶體，還有一個就是我們生活中最常用的電子打火機，就用到了壓電晶體。

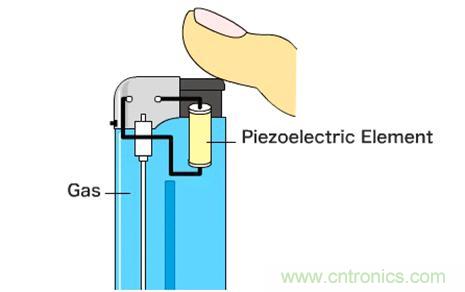

你可能會有所懷疑，這么神奇的東西居然這么普遍？是的，打火機的工作原理是什么呢？請看下圖：你手一按，產生壓力，然后壓電晶體產生電流，在開路處產生電火花，打火機就打著了。
小時候，肯定有不少男生拿著這個欺負小女生。被這個電一下確實蠻疼的。

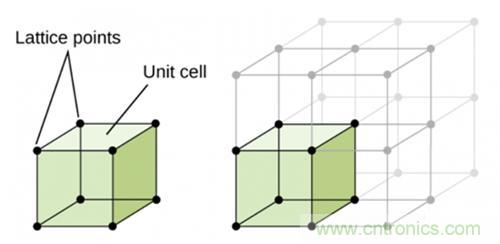

我們簡單了解了壓電效應之后，那么壓電晶體到底是個什么玩意呢？顧名思義，壓電晶體，就是具有壓電效應的晶體。這里要從晶體的構造說起。規則晶體由通過鍵結合在一起的原子的組織和重復結構定義，這稱為晶胞。大多數晶體（例如鐵）具有對稱的晶胞，這使其無法用于壓電目的。如下圖所示：
但是壓電晶體卻比較特殊，它的晶胞是不對稱的。但是它仍然可以以電中性平衡存在。但是呢，當你在晶體表面施加壓力時，晶體結構變形，原子就會互相推擠，就可以產生電流，這就完成了機械力到電的轉變。當你對壓電晶體施加電流時，晶體就會膨脹和收縮，就可以實現電流到機械能的轉變。
這種壓電材料有很多種，我們?cè)陔娮釉O(shè)計中最常用的是石英晶體，還有一些天然的壓電材料包括蔗糖，羅謝爾鹽，黃玉，電氣石，甚至骨骼。

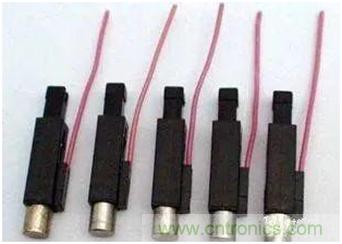

但是天然材料很多應用比較受限，所以人們有制造了很多人造壓電材料，比如PZT由鋯鈦酸鉛制成，在相同的機械壓力下可以產生比石英更高的電壓，下圖就是在超聲波中使用的PTZ壓電材料。
鈦酸鋇是一種陶瓷壓電材料，在第二次世界大戰期間被發現，并以其持久的耐用性而聞名。
鈮酸鋰是將氧，鋰和lithium結合在一起的陶瓷材料，其性能與鈦酸鋇相似。

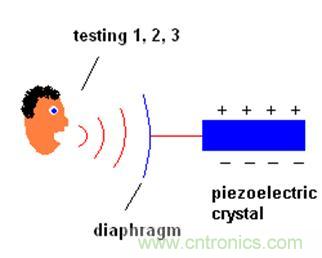

正因?yàn)橛辛诉@些壓電材料，我們才能將壓電效應發揮的極致，制做揚聲器、麥克風。

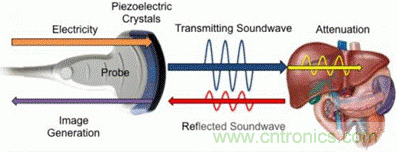

當然還有醫院的B超。

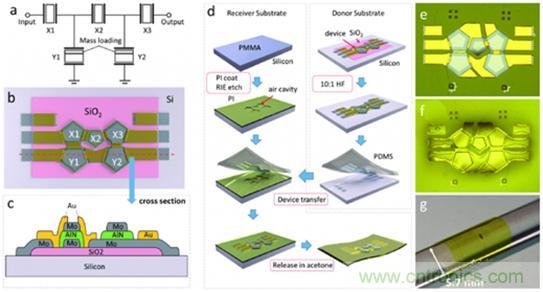

當然也構成各種聲波濾波器的物理基礎
