【導讀】其實，它是PCB上的一種ESD防護設計，叫做火花間隙?；鸹ㄩg隙由被空氣隔開的兩個電極組成，當在電極之間施加的電壓超過擊穿水平時，氣體電離迅速降低電極之間的電阻并且發生放電。

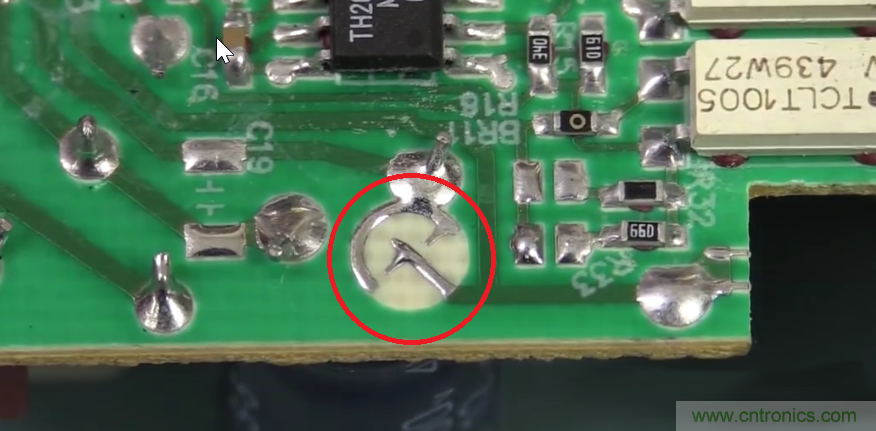

各位攻城獅，今天在聊干貨之前，要先來考考大家：PCB上的這個標識你們認識嗎？
1、其實，它是PCB上的一種ESD防護設計，叫做火花間隙。火花間隙由被空氣隔開的兩個電極組成，當在電極之間施加的電壓超過擊穿水平時，氣體電離迅速降低電極之間的電阻并且發生放電。
擊穿電壓可以通過公式進行計算：
V=3000*p*d+1350
p是大氣中的壓力，d是距離
比起半圓形墊的火花間隙，菱形放電齒更為常見，但這類設計常常會因?yàn)榉烹姸趦蓚€(gè)三角點上產生積碳，最終造成信號線的永久短路，進而引起系統故障。
而半圓形墊設計，相對來說可以提供重復的保護，雖然這種設計只能在偶有ESD的環境中使用，但因?yàn)樗换ㄊ裁闯杀荆约由纤€是很實用的。
2、關于ESD防護的措施有很多種，pcb上設計火花間隙只是其中一種。
雖然生活中的靜電對我們來說沒什么大的影響，但是對于很多敏感電子元器件來說，卻有非常嚴重的破壞性影響。
ESD即靜電放電是導致元器件擊穿危害和對電子設備的運行產生干擾的主要原因。
靜電放電敏感器件被稱為ESDS器件，隨著器件越來越小型化，這些設備對靜電放電越來越敏感。
在集成電路上極細的導電路徑，通常無法承受所涉及的高靜電放電電壓，一般會產生兩種損害，直接損害和潛在損害。
其中不到30%是直接損害，就是器件被嚴重?fù)p壞，功能喪失，這種損傷能夠在生產過程的質量檢測中發現。
因此給工廠帶來的主要是返工維修的成本，而絕大部分的ESD損害是潛在損傷，器件部分被損，但是功能尚未喪失，且在生產過程的檢測中不能發現，只有在運行時才可能出現故障，從而出現嚴重后果，因此潛在損傷造成的危害更大。

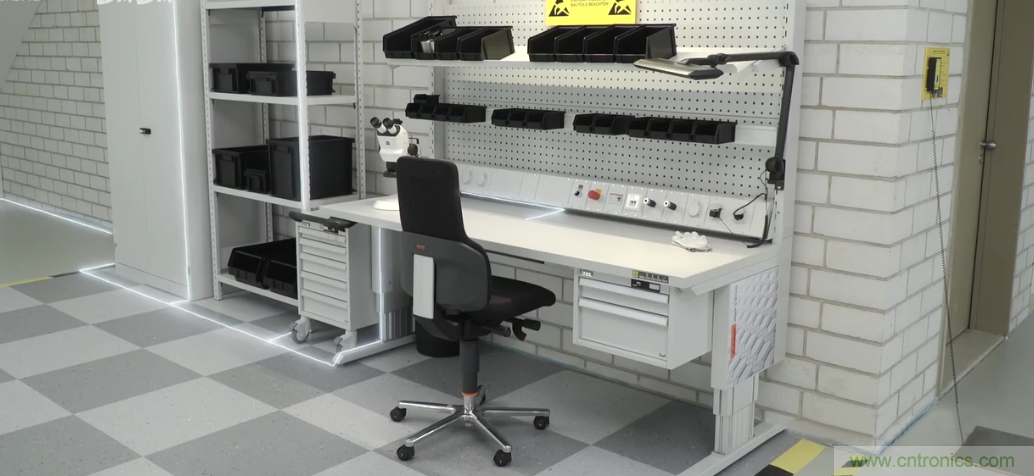

避免或減少這種損失的最好辦法，就是采取靜電防護措施。生產過程中，常見的是靜電手環和防靜電工作臺，它們的基本原理是把靜電通過線纜泄放到地平面。
3、除了靜電手環和防靜電工作臺以及火花間隙，ESD防護還有很重要的一環，那就是元器件選型。
在設計電路中最常見的就是采用TVS二極管，可以處理閃電和ESD所引起的高瞬態電流，但是對于射頻天線的微波信號，如果用TVS管，壓敏等容性器件做靜電防護，射頻信號會被減弱，所以靜電防護還得按照實際情況采取相應措施。
以上介紹了三種ESD防護方法，相信如果這三種方法都合理使用了，那么我們的產品就會很大程度上避免靜電損害，從而節約成本。
