【導讀】什么是負反饋?負反饋就是為了保證我們的放大電路能夠正常在我們的運行范圍內工作,更強確切地說就是反饋的信號和放大電路的輸入信號相位相反,兩者做減法。
首先,先和大家一起來學習一下負反饋放大電路的基本要點。
什么是負反饋?負反饋就是為了保證我們的放大電路能夠正常在我們的運行范圍內工作,更強確切地說就是反饋的信號和放大電路的輸入信號相位相反,兩者做減法。
什么是正反饋?正反饋的反饋信號和輸入信號的相位相同,兩者做加法,此時很容易出現震蕩。
說完了這個,回到我們的主題。我們先來看看電壓反饋是什么。
電壓反饋從放大器輸出端取出輸出信號的電壓,目的是穩定輸出信號的電壓。
電壓反饋判定:輸出信號撤銷,反饋就沒有信號,如果采樣點和輸出端在一個點,就屬于電壓反饋,并聯在電路的輸出端。
如何理解電壓反饋輸出電阻?。豪貌⒙?lián)電壓處處相等、并聯電阻變小來理解。
總結:電壓反饋的采樣元件是并聯輸出端,輸出電阻小。

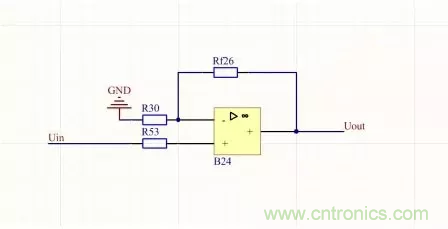

我們看到這里輸出端是并聯反饋出來的;斷定是電壓反饋,同時輸出信號撤銷,反饋也沒有信號。
看完了什么是電壓反饋,我們來看看電流反饋。
電流反饋:采集放大器輸出端的信號電流,由于串聯電阻的電流處處相等,串聯電阻等于各個電阻之和,借用這個來理解,電流反饋就是反饋元件串聯在我們的反饋的輸出端,使輸出電阻的阻值提高。同時反饋采樣的信號和輸出端不在一個端點。

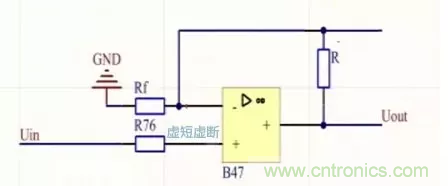

看圖說話:我們看下這個,R是負載電阻。
RF的采樣點和輸出端是不同點,串聯在采樣輸出電阻上,當輸出信號撤銷,還會有信號過來(看端點是負信號)。
總結:判定電壓還是電流反饋,看放大器的輸出端。
- 電壓反饋減小輸出電阻,電流反饋增大輸出電阻。
- 電壓反饋可以穩定輸出電壓,減小輸出電阻,提高帶動負載能力。
- 電流反饋穩定輸出電流,增大輸出電阻,負載帶動能力不強。
