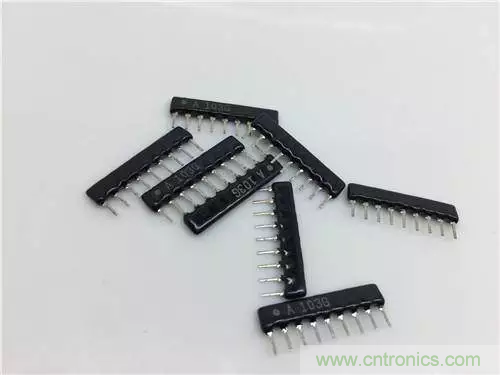

在我們剛一開始接觸到51單片機的時候?qū)0口必須加上上拉電阻，否則P0就是高阻態。對這個問題可能感到疑惑，為什么是高阻態？加上拉電阻？今天針對這一概念進行簡單講解。
高阻態
高阻態這是一個數字電路里常見的術語，指的是電路的一種輸出狀態，既不是高電平也不是低電平。
如果高阻態再輸入下一級電路的話，對下級電路無任何影響，和沒接一樣，如果用萬用表測的話有可能是高電平也有可能是低電平，隨它后面接的東西定。
高阻態的實質
電路分析時高阻態可做開路理解，你可以把它看作輸出（輸入）電阻非常大。
它的極限可以認為懸空，也就是說理論上高阻態不是懸空，它是對地或?qū)﹄娫措娮铇O大的狀態。而實際應用上與引腳的懸空幾乎是一樣的。
高阻態的意義
當門電路的輸出上拉管導通而下拉管截止時，輸出為高電平，反之就是低電平。
如果當上拉管和下拉管都截止時，輸出端就相當于浮空（沒有電流流動），其電平隨外部電平高低而定，即該門電路放棄對輸出端電路的控制。
典型應用
● 在總線連接的結構上?？偩€上掛有多個設備，設備于總線以高阻的形式連接。這樣在設備不占用總線時自動釋放總線，以方便其他設備獲得總線的使用權。
● 大部分單片機I/O使用時都可以設置為高阻輸入。高阻輸入可以認為輸入電阻是無窮大的，認為I/O對前級影響極小，而且不產生電流（不衰減），而且在一定程度上也增加了芯片的抗電壓沖擊能力。
● 高阻態常用表示方法：高阻態常用字母Z表示。
在一個系統中或在一個整體中，我們往往定義了一些參考點，就像我們常常說的海平面，在單片中也是如此，我們無論說是高電平還是低電平都是相對來說的。明確了這一點對這一問題可能容易理解。
單片機中的高阻態
在51單片機，沒有連接上拉電阻的P0口相比有上拉電阻的P1口在I/O口引腳和電源之間相連是通過一對推挽狀態的FET來實現的。
組成推挽結構，從理論上講是可以通過調配管子的參數輕松實現輸出大電流，提高帶載能力，兩個管子根據通斷狀態有四種不同的組合，上下管導通相當于把電源短路了，這種情況下在實際電路中絕對不能出現。
從邏輯電路上來講，上管開-下管關開時IO與VCC直接相連，IO輸出低電平0,這種結構下如果沒有外接上拉電阻，輸出0就是開漏狀態（低阻態），因為I/O引腳是通過一個管子接地的，并不是使用導線直接連接，而一般的MOS在導通狀態也會有mΩ極的導通電阻。
到這里就很清楚了，無論是低阻態還是高阻態都是相對來說的，把下管子置于截止狀態就可以把GND和I/O口隔離達到開路的狀態，這時候推挽一對管子是截止狀態，忽略讀取邏輯的話I/O口引腳相當于與單片機內部電路開路，考慮到實際MOS截止時會有少許漏電流，就稱作“高阻態”。
由于管子PN節帶來的結電容的影響，有的資料也會稱作“浮空”，通過I/O口給電容充電需要一定的時間，那么IO引腳處的對地的真實電壓和水面浮標隨波飄動類似了，電壓的大小不僅與外界輸入有關還和時間有關，在高頻情況下這種現象是不能忽略的。
總之一句話高阻態是一個相對概念。在使用的時候我們只要按照要求去做，讓我們加上拉我們就加上，都是有一定道理的。
