電氣工程師的必備的16種常用模塊電路分析

發布時間:2019-07-30 責任編輯:lina

【導讀】電路圖一大張,看似復雜,但也都是由一小塊一小塊的功能模塊組成的。因此要根據大的功能先劃分成塊,再在塊里面看是通過什么電路形式實現的,有些起輔助作用,有些起主要作用。下面小編給大家整理了16種常用的模塊電路分析,希望對大家有幫助。

電路圖一大張,看似復雜,但也都是由一小塊一小塊的功能模塊組成的。因此要根據大的功能先劃分成塊,再在塊里面看是通過什么電路形式實現的,有些起輔助作用,有些起主要作用。下面小編給大家整理了16種常用的模塊電路分析,希望對大家有幫助。

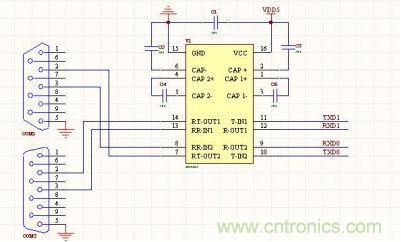

1. RS232通訊電路
雙路232通信電路:3線連接方式,對應的是母頭,工作電壓5V,可以使用MAX202或MAX232。

電氣工程師的必備的16種常用模塊電路分析

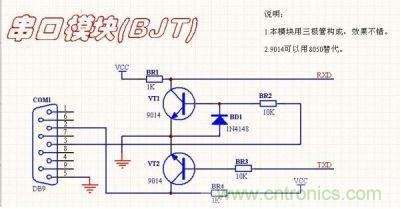

2. 三極管串口通訊
三極管串口通信:本電路是用三極管搭的,電路簡單,成本低,但是問題,一般在低波特率下是非常好的。

電氣工程師的必備的16種常用模塊電路分析

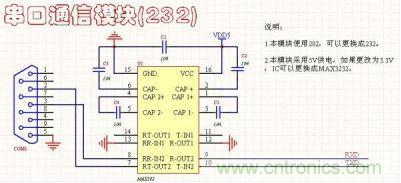

3. 單路RS232通訊
單路232通信電路:三線方式,與上面的三級管搭的完全等效。

電氣工程師的必備的16種常用模塊電路分析

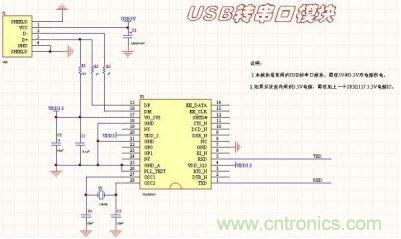

4. USB轉RS232
USB轉232電路:采用的是PL2303HX,價格便宜,穩定性還不錯。

電氣工程師的必備的16種常用模塊電路分析

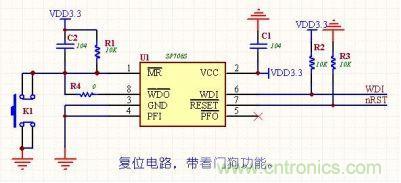

5. 復位電路
SP706S復位電路:帶看門狗和手動復位,價格便宜(美信的貴很多),R4為調試用,調試完后焊接好R4。

電氣工程師的必備的16種常用模塊電路分析

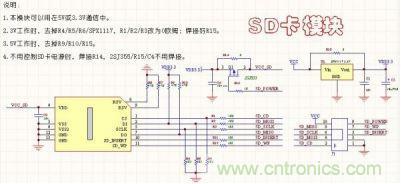

6. SD卡模塊電路
SD卡模塊電路(帶鎖):本電路與SD卡的封裝有關,注意與封裝對應。此電路可以通過端口控制SD卡的電源,比較完善,可以用于5V和3.3V。但是要注意,有些器件的使用,5V和3.3是不一樣的。

電氣工程師的必備的16種常用模塊電路分析

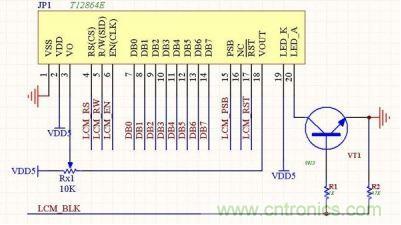

7. LCM12864液晶顯示電路
LCM12864液晶模塊(ST7920):本電路是常見的12864電路,價格便宜,帶中文字庫??梢酝ㄟ^PSB端口的電平來設置其工作在串口模式還是并行模式,帶背光控制功能。

電氣工程師的必備的16種常用模塊電路分析

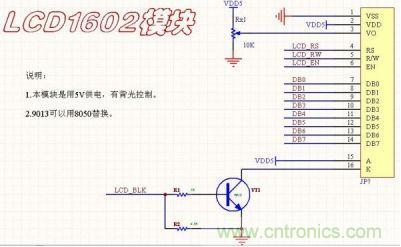

8. LCD1602液晶顯示電路
LCD1602字符液晶模塊(KS0066):最常用的字符液晶模塊,只能顯示數字和字符,可4位或8位控制,帶背光功能。

電氣工程師的必備的16種常用模塊電路分析

9. 全雙工RS485電路
全雙工RS485電路(帶保護功能):帶有保護功能,全雙工4線通信模式,適合遠距離通信用。

電氣工程師的必備的16種常用模塊電路分析

10. 半雙工RS485電路
RS485半雙工通信模塊:可以通過選擇端口選擇數據的傳輸方向,帶保護功率。此模塊只能工作在5V.

電氣工程師的必備的16種常用模塊電路分析

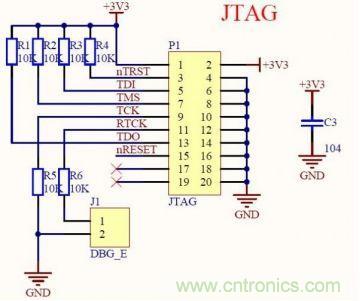

11. JTAG仿真接口
ARM JTAG仿真接口電路:比較完善,可以應用在常規的ARM芯片下,具有有自動下載功能,可以用JLINK或ULINK.

電氣工程師的必備的16種常用模塊電路分析

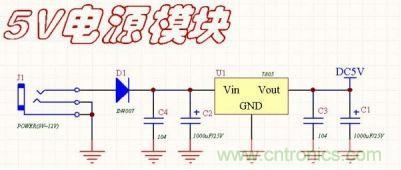

12. DC5V輸出電路
5V電源模塊:這個電路比較簡單,如果用直插可以達到1.5A,如果用貼片的可以到達1A。

電氣工程師的必備的16種常用模塊電路分析

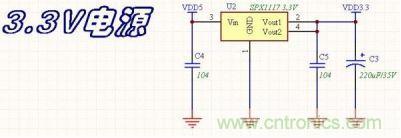

13. DC3.3V電源輸出電路
3.3電源模塊:可以到達800mA,價格非常便宜,也有相應的1.8/1.2的芯片,可以直接替換。

電氣工程師的必備的16種常用模塊電路分析

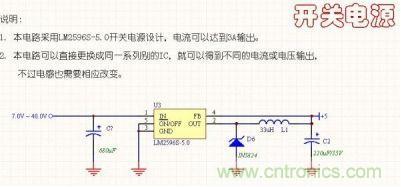

14. 常用開關電源電路

電氣工程師的必備的16種常用模塊電路分析

15. DS1302時鐘電路
DS1302數字時鐘:一款非常普及的時鐘電路,好用,成本低。

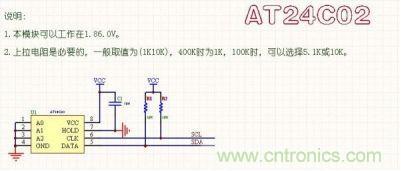

16. AT24C02通訊電路
AT24C02(EEPROM):最常用的EEPROM電路。

電氣工程師的必備的16種常用模塊電路分析
