電路的故障類型較多，產生故障的原因也各有不同，因此排除故障的方法也不一樣。當電路發生故障時，根據故障現象，通過檢查、測量，分析故障產生的原因并確定故障的部位，找到發生故障的元器件的過程。
一般比較簡單的電路，其故障原因往往也比較簡單，故障的分析與定位較容易;而較為復雜的電路，其故障往往也較為復雜，故障原因的分析與定位相對也就要困難一些。下面討論電路故障分析與定位的常用方法。
直接觀察法
所謂直接觀察法是指不借助于任何的儀器設備，直接觀察待查電路的表面來發現問題、尋找故障的方法，一般分為靜態觀察和通電檢查兩種，其中的靜態觀察包括如下幾方面內容。
1.觀察印制及元器件表面是否有燒焦的印跡，連線及元器件是否有脫落、斷裂等現象發生。
2.觀察儀器使用情況。儀器類型選擇是否合適，功能、量程的選用有無差錯，共地連接的處理是否妥善等。首選排除外部故障，再進行電路本身的觀察。
3.觀察電路供電情況。電源的電壓值和極性是否符合要求，電源是否已確實接入了電路等。
4.觀察元器件安裝情況。電解電容的極性、二極管和三極管的引線端子、的引線端子有無接錯、漏接、互碰等情況，安裝位置是否合理，對于擾源有無屏蔽措施等。
5.觀察布線情況。輸入和輸出線、強電和弱點線、交流和直流線等是否違反布線原則。
靜態觀察后可進行通電檢查。接通電源后，觀察元器件有無發燙、冒煙等情況，變壓器有無焦味或發熱及異常聲響。
直接觀察法適用于對故障進行初步檢查，可以發現一些較明細的故障。
儀器測試法
斷電測試法
是在電路斷電條件下，利用萬用表歐姆檔測量電路或元器件電阻值，借以判斷故障的方法。
如檢查電路中連線、焊點及熔絲等是否斷路，測量電阻值、電容器漏電、電感器的通斷，檢查半導體器件的好壞等。
測試時，為了避免相關支路的影響，被測元器件的一端一般應與電路斷開，同時，為了保護元器件，不要使用高阻擋和低阻擋，以防止高電壓或大電流損壞電路中半導體器件的PN結。

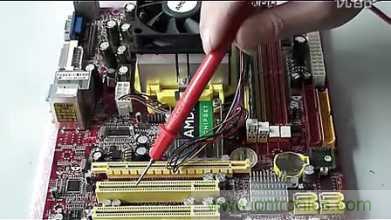

帶電測試法
是一種在電路帶電條件下，借助于儀器測量電路中各點靜態電壓值或電壓波形等，并進行理論分析，尋找故障所在部位的方法。
如檢查晶體管靜態工作點是否正常，集成器件的靜態參數是否符合要求，數字電路的邏輯關系是否正確等。
信號尋跡法
是根據需要在電路輸入端加入符合要求的信號，按照信號的流程從前級到后級，用示波器或電壓表等儀器逐級檢查信號在電路內各部分黃子健傳輸?shù)那闆r，分析ID安路的功能是否正常，從而判斷故障所在部位。
通常應在電路靜態工作點處于正常的條件下使用這種方法。
分割測試法
對于一些有反饋的環形電路，它們各級的工作情況互有牽連，這時可以采用分割環路的方法，將反饋環去掉，然后逐級檢查，可以更快的查出故障部位。
對自激振蕩現象也可以用這種方法檢查。
對比法
懷疑某一電路存在問題時，可找一個相同的正常電路進行比對，將兩者的狀態、參數進行逐項對比，很快就可以找到電路中不正常的參數，進而分析出故障原因并查找到故障點。
替代法
有時故障比較隱蔽，不能很快找到，需要進一步檢查，這時可用已調試好的單元電路或組件代替有疑問的單元電路，以此來判斷是否出在此單元電路。
在確定了有問題的單元電路后，還可以在該單元電路中采用局部替代法，用確認良好的元器件將懷疑有問題的元器件替代下來，逐步縮小故障的懷疑范圍，最終找到故障點。
