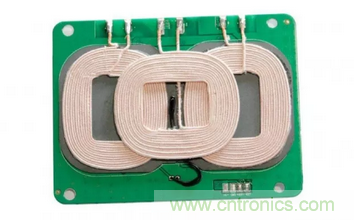

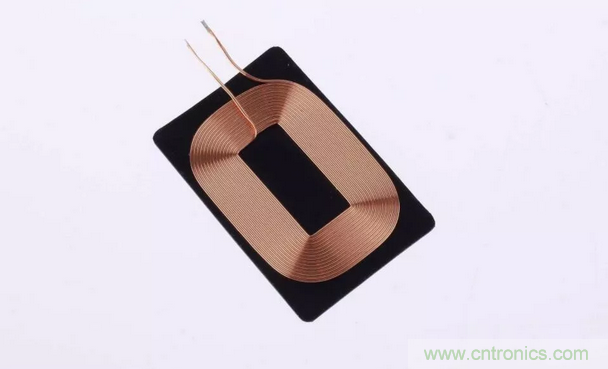

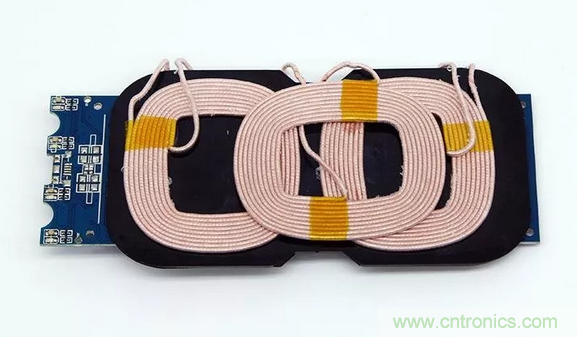

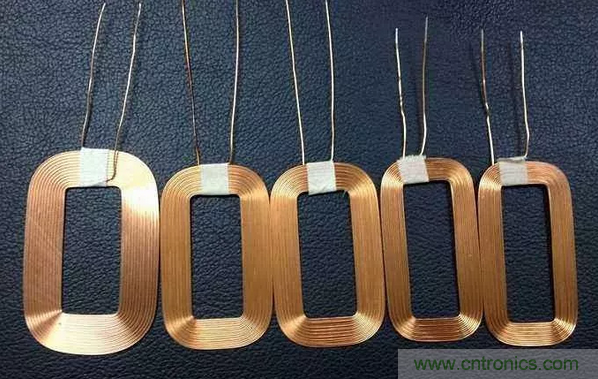

無線充接收線圈在實際運用過程中，無線充接收線圈有恰當數量種類的電感線圈對錯標準件，無線充線圈都是根據需要有針對性進行繞制。





電感常用線圈



1、單層線圈



單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。



2、蜂房式線圈



假設所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一星期，導線來回彎折的次數，常稱為折點數。蜂房式繞法的利益是體積小，分布電容小，并且電感量大。蜂房式線圈都是運用蜂房繞線機來繞制，折點越多，分布電容越小



3、鐵氧體磁芯和鐵粉芯線圈



線圈的電感量巨細與有無磁芯有關。在空芯線圈中刺進鐵氧體磁芯，可增加電感量和前進線圈的質量要素。



4、銅芯線圈



銅芯線圈在超短波規劃運用較多，運用旋動銅芯在線圈中的方位來改動電感量，這種調整對比便當、經用。



5、色碼電感器



色碼電感器是具有固定電感量的電感器，其電感量象征方法同電阻一樣以色環來符號。



6、小型固定電感器



小型固定電感器通常是用漆包線在磁芯上直接繞制而成，首要用在濾波、振蕩、陷波、推延等電路中，它有密封式和非密封式兩種封裝方法，兩種方法又都有立式和臥式兩種外形結構。





1．立式密封固定電感器



立式密封固定電感器選用同向型引腳，國產電感量規劃為0.1~2200μH（直標在外殼上），額定工作電流為0.05~1.6A，過失規劃為±5%~±10%，進口的電感量，電流量規劃更大，過失則更小。進口有TDK系列色碼電感器，其電感量用色點標在電感器外表。



2．臥式密封固定電感器



臥式密封固定電感器選用軸向型引腳，國產有LG1.LGA、LGX等系列。



LG1系列電感器的電感量規劃為0.1~22000μH（直標在外殼上），額定工作電流為0.05~1.6A，過失規劃為±5%~±10%。LGA系列電感器選用超小型結構，外形與1/2W色環電阻器類似，其電感量規劃為0.22~100μH（用色環標在外殼上），額定電流為0.09~0.4A。LGX系列色碼電感器也為小型封裝結構，其電感量規劃為0.1~10000μH，額定電流分為50mA、150mA、300mA和1.6A四種規范。



7、可調電感器



常用的可調電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等。





自行繞制時要注意以下幾點



 (1)根據電路需要，選定繞制辦法



在繞制空心電感線圈時，要根據電路的請求，無線充線圈電感量的巨細以及線圈骨架直徑的巨細，斷定繞制辦法。間繞式線圈適合在高頻和超高頻電路中運用，在圈數少于3圈到5圈時，可不用骨架，就能具有較好的特性，Q值較高，可達150-400，穩定性也很高。無線充接收線圈單層密繞式線圈適用于短波、中波回路中，其Q值可到達150-250，并具有較高的穩定性。



(2)保證無線充線圈載流量和機械強度，選用恰當?shù)膶?dǎo)線



線圈不宜用過細的導線繞制，避免添加線圈電阻，使Q值下降。無線充線圈一起，導線過細，其載流量和機械強度都較小，簡單燒斷或碰斷線。所以，在保證線圈的載流量和機械強度的前提下，要選用恰當?shù)膶?dǎo)線繞制。



(3)繞制線圈抽頭應有顯著象征



帶有抽頭的線圈應有顯著的象征，這么關于安裝與修理都很便利。





(4)不一樣頻率特色的線圈，選用不一樣資料的磁芯



作業頻率不一樣的線圈，有不一樣的特色。無線充接收線圈在音頻段作業的電感線圈，通常選用硅鋼片或坡莫合金為磁芯資料。低頻用鐵氧體作為磁芯資料，其電感量較大，無線充線圈可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間，如中波廣播段的線圈，通常選用鐵氧體芯，并用多股絕緣線繞制。頻率高于幾兆赫時，線圈選用高頻鐵氧體作為磁芯，也常用空心線圈。此狀況不宜用多股絕緣線，而宜選用單股粗鍍銀線繞制。



在100MHz以上時，通常已不能用鐵氧體芯，無線充接收線圈只能用空心線圈；如要作微調，可用鋼芯。運用于高頻電路的阻流圈，無線充線圈除了電感量和額定電流應滿足電路的請求外，還必須注意其分布電容不宜過大。
