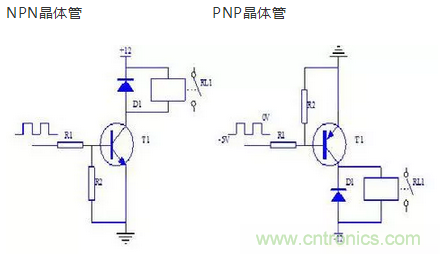

1、晶體管用來驅動繼電器，必須將晶體管的發射極接地。具體電路如下：





NPN晶體管驅動時：當晶體管T1基極被輸入高電平時，晶體管飽和導通，集電極變?yōu)榈碗娖?，因此繼電器線圈通電，觸點RL1吸合。



當晶體管T1基極被輸入低電平時，晶體管截止，繼電器線圈斷電，觸點RL1斷開。



PNP晶體管驅動電路目前沒有采用，因此在這里不作介紹。



1.2電路中各元器件的作用



晶體管T1可視為控制開關，一般選取VCBO≈VCEO≥24V，放大倍數β一般選擇在120～240之間。電阻R1主要起限流作用，降低晶體管T1功耗，阻值為2 KΩ。電阻R2使晶體管T1可靠截止，阻值為5.1KΩ。二極管D1反向續流，抑制浪涌，一般選1N4148即可。



2 集成電路2003驅動繼電器

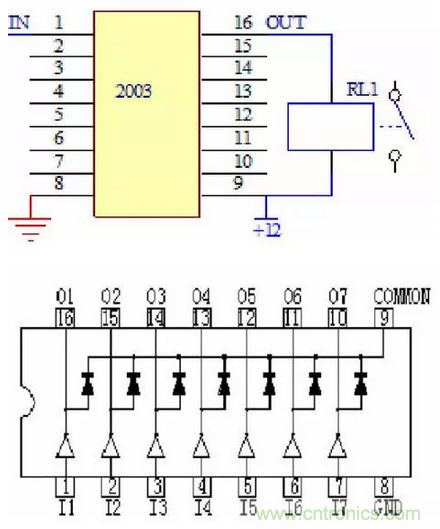

左圖1～7是信號輸入（IN），10～16是輸出信號（OUT），8和9是集成電路電源。右圖是集成塊內部原理圖。





2.1 工作原理簡介



根據集成電路驅動器2003的輸入輸出特性，有人把它簡稱叫“驅動器”“反向器”“放大器”等，現在常用型號為：TD62003AP。當2003輸入端為高電平時，對應的輸出口輸出低電平，繼電器線圈通電，繼電器觸點吸合；當2003輸入端為低電平時，繼電器線圈斷電，繼電器觸點斷開；在2003內部已集成起反向續流作用的二極管，因此可直接用它驅動繼電器。



2.2　檢修　



判斷2003好壞的方法非常簡單，用萬用表直流檔分別測量其輸入和輸出端電壓，如果輸入端1～7是低電平（0V），輸出端10～16必然是高電平（12V）；反之，如果輸入端1～7是高電平（5V），輸出端10～16必然是低電平（0V）；否則，驅動器已壞。



測試條件：1.待機；2.開機。



測試方法：將萬用表調至20V直流檔，負表筆接電控板地線（7812穩壓塊散熱片），正表筆分別輕觸2003各腳。
