對高頻電路來說，電路之間的電感匹配很重要。電感匹配是指在信號的傳輸線路上，讓發送端電路的輸出阻抗與接收端電路的輸入阻抗一致，匹配后，可以最大限度地把發送端的電力或者功率傳送到接收端。
匹配電路使用電容器和電感器，但是實際的電容器和電感器與理想的元件不同，有損耗。表示該損耗的有Q值。Q值越大，表示電容器和電感器的損耗就越小。那么，什么是電感的Q值呢？
所謂的Q值，即電感的品質因數，是衡量電感器件的主要參數，是指電感器在某一頻率下的交流電壓下工作時，所呈現的感抗與其等效阻抗之比，電感的Q值越高，其效率也就越高，電感器的品質因數的高低與線圈的直流電阻、線圈骨架的介質損耗、屏蔽罩引起的損耗等相關。
電感的Q值與高頻電路的損耗
匹配電路中使用的電感器的Q值的大小，對高頻電路的損耗也會產生影響。
為了確認此事，我們采用了村田的SAW濾波器(通頻帶800MHz頻段) 和RF電感，在匹配電路中換裝Q值不同的RF電感，測量和比較了SAW濾波器的插入損耗。

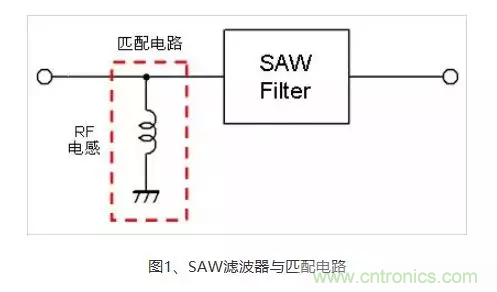

圖1表示電路圖。此次的電路，雖說是匹配電路，但是只有一個RF電感器。

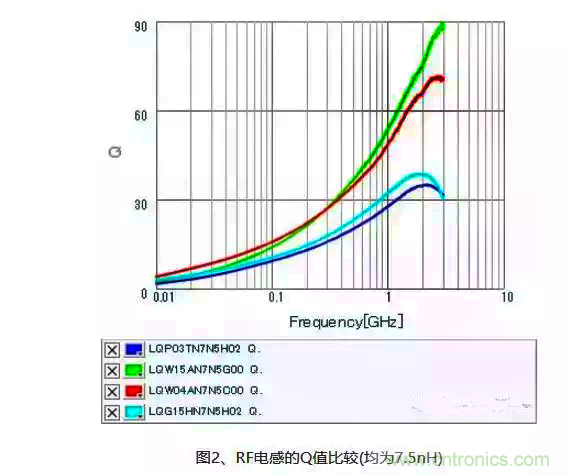

圖2表示此次進行了換裝的RF電感的Q值的頻率特性，表1表示結構、尺寸、Q值(800MHz時的Typ.值）

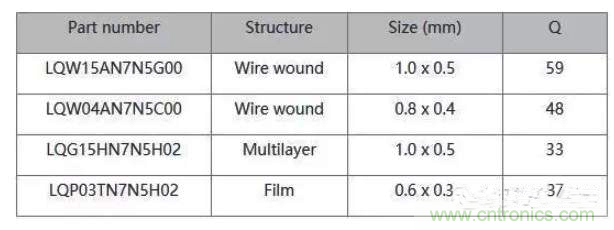

表1、RF電感的比較
※圖2的圖表是采用村田提供的設計輔助工具SimSurfing表示的。

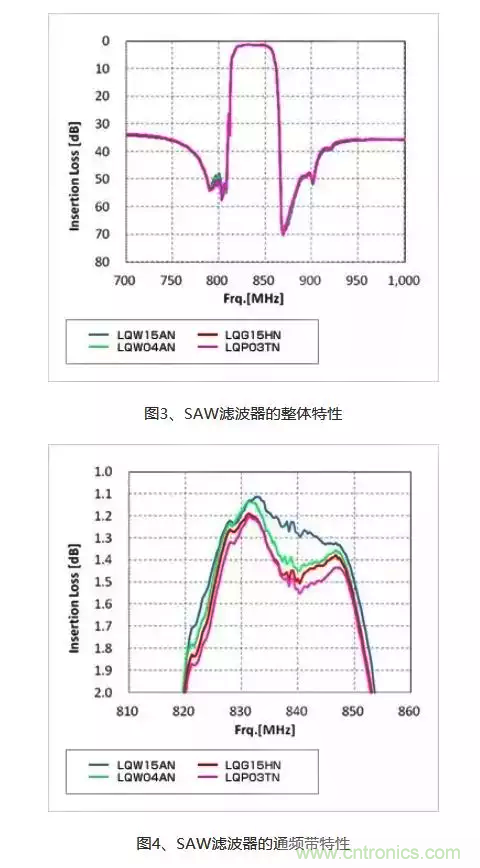

換裝匹配電路的RF電感時的SAW濾波器的整體特性見圖3，通頻帶特性見圖4。
從圖4的通頻帶特性來看，可以確認SAW濾波器的插入損耗因所使用的RF電感而異。高頻電路的這種水平的損耗越來越重要。
從此次的實驗結果可知，RF電感的Q值越大(損耗越小) ，SAW濾波器的插入損耗就越小。也就是說，電感器損耗的大小就是包括匹配電路在內的SAW濾波器損耗的大小。
請注意，使用的高頻元件(此次為SAW濾波器) 、匹配電路、頻段等不同，損耗也將各異。
電感的偏差與對匹配電路的影響
另外，實際的電感器的阻抗值為1.0nH、1.1nH、1.2nH之類的不連續值。進行匹配時，有時必須采用細致的常數步驟進行微調。同時，阻抗值的偏差(標準離差) 會變成匹配的標準離差，為了滿足必要特性，有時需要偏差小的電感器
根據以上情況，有必要對SAW濾波器的整合回路RF電感的Q特性、偏差值、尺寸、成本等方面，進行比較討論之后做出選擇。在貼裝空間有剩余的情況下，Q值偏高的卷線電感為最佳選擇。此外，貼裝空間有所限制的情況下，小尺寸0603、擁有較高Q值的電感為最佳選擇。
