高壓開關柜絕緣事故原因分析

發布時間:2017-09-22 來源:山西錦泰恒 責任編輯:susan

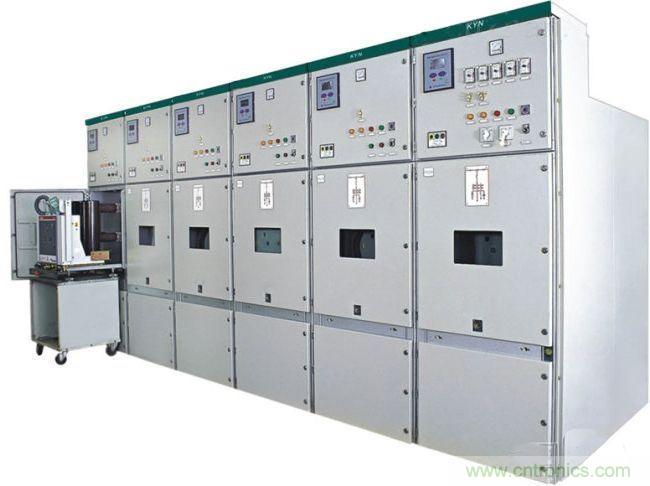

【導讀】高壓開關柜是使用極廣泛、數量最多的開關設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題,因而事故率比較高。在諸多性質的開關柜事故中,絕緣事故多發生于10kv及以上電壓等級,造成的后果也較嚴重。特別是手車式開關柜,絕緣事故率更高,而且往往一臺出現事故,殃及相鄰柜子的現象更為突出。

開關柜絕緣事故分析有以下幾個方面

1.爬距及空間間隙不夠

爬距和空氣間隙不足是開關柜發生絕緣損壞事故的根本原因。特別是手車柜,為了縮短柜體尺寸,大幅度地減小裝于柜內的斷路器,隔離插頭相間或對地距離,卻未采取有效的保證絕緣強度措施。


2.制造質量及工藝不良

制造質量及裝配質量對開關柜整體耐壓水平有很大的影響。開關柜內的有些元件可以通過耐壓試驗,但開關柜整體卻通不過,原因是裝配質量差。加緊固螺絲不規則,擰緊后螺桿長出螺母過多;有的支持瓷柱的規定地板成“丁”型,在支持瓷柱處作特殊處理,這樣不僅縮短了絕緣距離,而且造成電場局部幾種。開關柜內的“五防”措施不完善,開關機械聯鎖部分不靈,合、分閘位置不明顯,經常造成誤合、分閘。另外,支持瓷柱質量差,動穩定性能差,在短路電流沖擊下發生斷裂,造成事故擴大。

3.接點容量不足或接觸不良,發熱導致開關柜起火

當接點容量不足或接觸不良時,該處局部溫度升高,嚴重時燒斷該處載流部,引起對地或相間閃弧,造成絕緣閃絡。某110kv變電所發生一起因刀閘下樁頭發熱燒斷造成短路,引起開關柜起火,爆炸事故。

4.環境條件的影響

開關柜運行的環境條件是導致開關柜發生絕緣閃絡的主要原因,大氣污染不斷加劇,逐漸污染了電力設備的絕緣子、管套及母線。分析多年來污閃事故,總結出發生污閃的原因主要有二:第一(客觀存在的)是污穢和潮濕兩個因素同時存在于絕緣子的表面,灰塵附在絕緣子的表面,在干燥狀態下,絕緣電阻任然很高,所以在干燥氣候下不發生污閃。清潔的水電阻也很高,如果絕緣子不臟污,它雖然受潮了,但是絕緣強度任然很高,這是也不會發生污閃。一般情況下,干旱氣候持續時間較長,絕緣子及母線積污多了。這是又突然下霧,而下霧的時間較長(一般2-3小時),污穢被污水充分潮濕,此時產生污閃的可能性較大。第二(人為原因)是絕緣子串的泄漏距離很小,不能適應污穢和潮濕的環境。污閃是在絕緣電阻下降,泄露電流增大到一定程度時才發生的。在同樣的污染受潮和同樣的電壓下,如果絕緣子的泄漏距離較長,泄漏電流增長就比較快,泄漏距離較長,電弧的弧徑就越長,閃絡就難以發生。如果絕緣子的泄漏距離小,放電容易跨接兩端電極,從而發展閃絡。
5.雷電過電壓造成開關柜閃絡

在電力系統,由雷云放電引起過電壓早場開關柜放電的事故時有發生。雷電過電壓根據其產生的原因,通常大致可分為兩種:

1)直擊雷過電壓

雷電直接擊中輸電線路等電力設備所產生的過電壓。例如,對地電壓高達幾百兆伏的雷云,它的電荷童染直接對輸電線路的導線放電,這種異常高的電壓從落雷地點以行波的形式沿導線向兩端傳播,所到之處就出現過電壓。此外雷電擊中桿塔或落在避雷線上時,大量的電荷經過避雷線、桿塔、接地電阻流入大地,巨大的電流沿途產生很大的電壓降,使避雷線和桿塔的電位上升,與輸電線路形成一個很高的電位差。當電位差足以使其間的絕緣發生擊穿時,就在輸電線上產生過電壓,這時電壓以行波的形式向兩端傳播。

2)感應過電壓

感應過電壓是指雷擊中電力設備附近的物體,或者雷云在輸電線路上空放電時,在輸電線路上引起的過電壓。由于導線附近遭受雷擊,大量的雷電電流沿通道流入大地產生迅速變化的電磁場,這個電磁場也能使導線遭受電磁感應而產生過電壓。

雷電過電壓的特點

a.持續時間河段,一般進十微秒。
b.它是單極性的,直擊雷多數是負極性,而感應電壓多數是正極性。
c.雷電過電壓的峰值很高,可達數千千伏。它有可能引起導線對地或相鄰兩相的絕緣發生閃絡,且行波進入變電所致使開關絕緣擊穿,產生放電現象。
