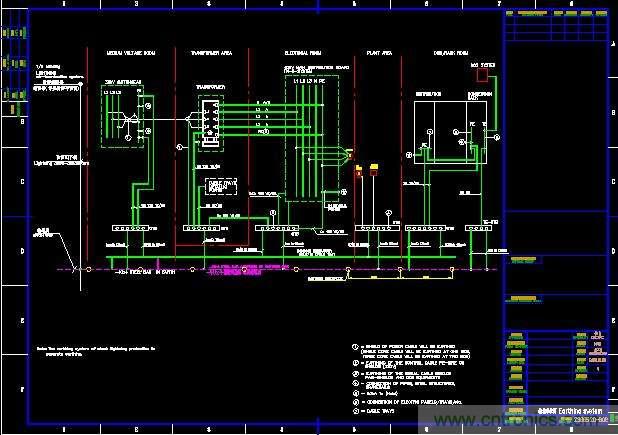

【導讀】接地線是指綜合布線系統各種設備與接地母線之間的連線，所有接地線均為銅質絕緣導線。當綜合布線系統采用屏蔽電纜布線時，信息插座的接地，可利用電纜屏蔽層作為接地線連至每層的配線柜。若綜合布線的電纜采用穿鋼管或金屬線糟敷設，鋼管或金屬線糟應保持連續的電氣連接，能夠保障兩端良好地接地。
接地母線（層接地端子）：
接地母線是水平布線于系統接地線的公用中心連接點。
每一層的樓層配線柜應與本樓層接地母線相焊接，與接地母線同一配線間的所有綜合布線用的金屬架及接地干線均應與該接地母線相焊接。接地母線應為銅母線，其最小尺寸為6mm（厚）×50mm（寬），長度視工程實際需要來確定。接地母線應盡量采用電鍍錫以減小接觸電阻。如不是電鍍，則在將導線固定到母線之前，須對母線進行清理。
接地干線 ：
接地干線是由總接地母線引出，連接所有接地母線的接地導線。
在進行接地干線的設計時，應充分考慮建筑物的結構形式，建筑物的大小以及綜合布線的路由與空間配置，并與綜合布線電纜干線的敷設相協調。接地干線應安裝在不受物理和機械損傷的保護處，建筑物內的水管及金屬電纜屏蔽層不能作為接地干線使用。
當建筑物中使用兩個或多個垂直接地干線時，垂直接地干線之間每隔三層及頂層需用與接地干線等截面的絕緣導線相焊接，樓層配線間應單獨用接地干線接至主接地母線。
主接地母線（總接地端子）：
一般情況下，每棟建筑物有一個主接地母線。主接地母線作為綜合布線接地系統中接地干線及設備接地線的轉接點，其理想位置宜設于外線引入間或建筑配線間。主接地母線應布置在直線路徑上，同時考慮從保護器到主接地母線的焊接導線不宜過長。
接地引入線、接地干線、直流配電屏接地線、外線引入間的所有接地線，以及與主接地母線同一配線間的所有綜合布線用的金屬架均應與主接地母線良好焊接。當外線引入電纜配有屏蔽或穿金屬保護管時，此屏蔽和金屬管應焊接至主接地母線。
和接地母線相同，主接地母線也應盡量采用電鍍錫以減小接觸電阻。如不是電鍍，則主接地母線在固定到導線前必須進行清理。
接地引入線：
接地引入線指主接地母線與接地體之間的接地連接線，接地引入線應作絕緣防腐處理，在其出土部位應有防機械損傷措施，且不宜與暖氣管道同溝布放。
接地體：
接地體分自然接地體和人工接地體兩種。當綜合布線采用單獨接地系統時，接地體一般采用人工接地體，并應滿足以下條件：距離工頻低壓交流供電系統的接地體不宜小于10m；距離建筑物防雷系統的接地體不應小于2m；接地電阻不應大于40歐姆。
當綜合布線采用聯合接地系統時，接地體一般利用建筑物基礎內鋼筋網作為自然接地體，其接地電阻應小于1歐姆。在實際應用中通常采用聯合接地系統，這是因?yàn)榕c前者相比，聯合接地方式具有以下幾個顯著的優點：當建筑物遭受雷擊時，樓層內各點電位分布比較均勻，工作人員及設備的安全能得到較好的保障。
接地還需考慮如下問題：
綜合市線系統采用屏蔽措施時，所有屏蔽層應保持連續性，并應注意保證導線間相對位置不變。屏蔽層的配線設備（FD或BD）端應接地，用戶（終端設備）端視具體情況直接接地，兩端的接地應盡量連接至同一接地體。當接地系統中存在兩個不同的接地體時，其接地電位差應不大于1Vr.m.S（有效值）。
電纜從建筑物外面進入建筑物內部容易受到雷擊。電源碰地，受電源感應電勢或地電勢上浮等外界因素的影響，必須采用保護器。
當線路處于以下任何一種危險環境中時，應對其進行過壓過流保護：雷擊引起的危險影響、工作電壓超過250V的電源線路碰地、地電勢上升到250V以上而引起的電源故障、交流50HZ感應電壓超過250V。
綜合布線系統的過壓保護宜選用氣體放電管保護器。因?yàn)闅怏w放電管保護器的陶瓷外殼內，密封有兩個電極，其間有放電間隙，并充有惰性氣體。當兩個電極之間的電位差超過250V交流電源或700V雷電浪涌電壓時，氣體放電管開始出現電弧，為導體和地電極之間提供了一條導電通路。
綜合布線系統的過流保護，宜選用能夠自復的保護器。由于電纜上可能出現這樣或那樣的電壓，如果連接設備為其提供了對地的低阻通路，則不足以使過壓保護器工作，而其產生的電流卻可能損壞設備或引起著火。
總之，隨著智能建筑的不斷發展，人們必將對其接地系統提出更為嚴格的要求。對于廣大工程技術人員而言，提高綜合布線接地系統的穩定性和可靠性將是一項長期而艱巨的任務。
