1)基本概念



我們都知道, I = U/R這個公式, 也知道P = UI. 電阻是一種非儲能元件, 它直接將電能轉換成熱能, 因此, 如果電阻上消耗的功率過大, 會導致其過熱而燒毀.





2)基本參數



阻值，精度，功率. 使用時我們應該注意以下一些問題:



在數字電路中, 大部分對電阻的阻值要求不是很高(如大量使用的上拉和下拉電阻), 因此應該盡可能減少電阻的阻值的種類, 以方便采購和生產.



只有在對精度要求特別高的場合, 如電源及運放的反饋電阻, 我們才選用高精度電阻(一般1%), 大部分場合我們選用5%精度的電阻就可以了.



在流過比較大的電流的電路中, 我們應該好好計算一下電阻消耗的功率, 否則如果實際消耗的功率大于其額定功率會燒毀電阻。





1)基本概念



我們應該知道幾個基本的公式:





2)特性參數



容值，精度，耐壓值，泄漏電流，頻率特性. 在使用的時候, 我們應該要注意以下一些問題:



耐壓值：施加在電容上的電壓如果高于其額定的所能承受的電壓, 將會導致電容擊穿燒毀, 因此, 無論如何高于實際工作電壓1.5倍以上的電容耐壓值，此電容可選，否則電壓一旦超過耐壓值，電容就容易被燒壞。



泄漏電流：泄漏電流是指在沒有故障施加電壓的情況下，電氣中帶相互絕緣的金屬零件之間，或帶電零件與接地零件之間，通過其周圍介質或絕緣表面所形成的電流稱為泄漏電流。極性電容中又分為正向泄漏電流和反向泄漏電流，反向泄漏電流很大，當在極性電容兩端接上反向電壓時，由于反向泄露電流很大，P=U·I，電容則會被燒毀，這也就是極性電容一定不能接反的原因。



頻率特性：實際電路中，電容等價于電容與電阻并聯再和電感串聯。其在高頻時呈感性，低頻時呈容性。高頻濾波用電容量小的獨石電容，低頻濾波時用電容量大的電解電容。





1)基本概念



電感是閉合回路的一種屬性。當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗，也就是電感，單位是“亨利(H)”





2)特性參數



包括電感量，精度，飽和電流，工作頻率，工作電流電感量，如圖，電感為一根鐵氧體磁芯和纏繞在其外部的銅導線組成，當沒有磁芯時，電感量很小。

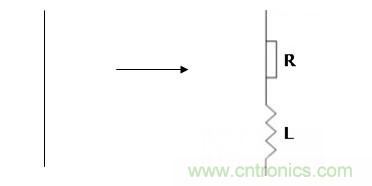

工作電流：在實際電路中，電感等效于自身串聯一個電阻，電流通過會產生渦流形成熱量，電感太小，通過的電流就較大，W=1/2·L·i²，會導致過熱燒毀電感。







1)基本概念



二極管又稱晶體二極管,簡稱二極管。它是一種具有單向傳導電流的電子器件。





2)特性參數



包括工作電流，正向?qū)妷海聪螂妷?，正向?qū)〞r間，反向恢復時間

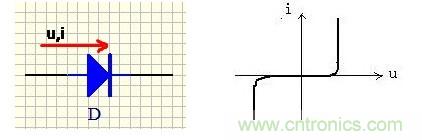

正向?qū)妷海和饧诱螂妷簳r，在正向特性的起始部分，正向電壓很小，不足以克服PN結內電場的阻擋作用，正向電流幾乎為零，這一段稱為死區。這個不能使二極管導通的正向電壓稱為死區電壓。當正向電壓大于死區電壓以后，PN結內電場被克服，二極管正向?qū)?，電流隨電壓增大而迅速上升。在正常使用的電流范圍內，導通時二極管的端電壓幾乎維持不變，這個電壓稱為二極管的正向?qū)妷骸?/div> [page]
