工業以太網供電浪涌防護方案,已經驗證放心使用

發布時間:2015-03-16 來源:瞬雷電子 責任編輯:sherryyu

【導讀】由于工業以太網工作環境的嚴苛,對于POE端口的浪涌及靜電防護必不可少,下面就POE系統的防護方案做簡單的介紹。同時本文介紹的防護方案已經過實驗驗證,在防護效果上完全可以滿足工程師朋友們的需求,請工程師朋友們放心使用。

隨著國民經濟的發展,以太網供電技術(POE)的發展勢頭十分強勁,這一技術的發展可簡化用電設備的安裝和部署,因而省去了需要設置獨*立輸電的專用線。現如今太網供電技術(POE)廣泛用于安防、通信以及智能電網等工業系統,用以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。但由于工業以太網工作環境的嚴苛,對于POE端口的浪涌及靜電防護必不可少,下面就POE系統的防護方案做簡單的介紹:

1.供電端設備(PSE)的浪涌靜電防護:

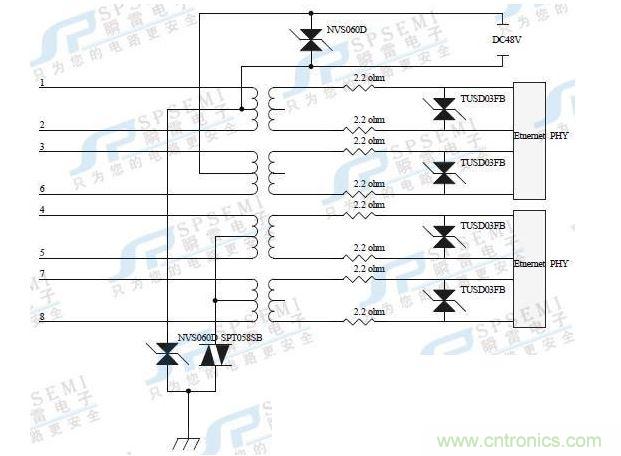

0M/100M/1000M:12,36腳供電
0M/100M/1000M:12,36腳供電

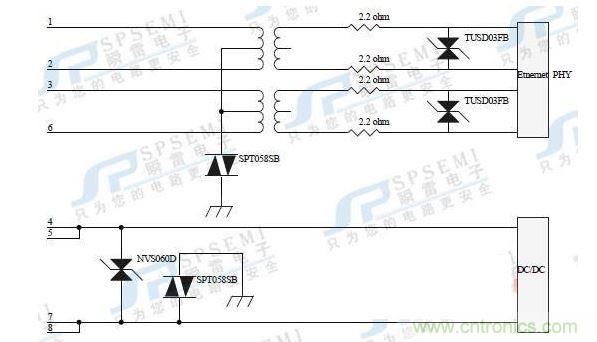

10M/100M:45,78腳供電
10M/100M:45,78腳供電

等 級: IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv

IEC61000-4-5: 10/700us LEVELX :6KV

原 理:方案采用兩級保護前級為靜電硅抑制器S.E.T與負鉗位電壓抑制器NVCS組合的方式對大的浪涌能量進行吸收和泄放,后級保護器件為靜電保護器ESD,箝位電壓精確,反應速度快.,對前級的殘余能量進行吸收,把電壓降低到后端電路可承受的范圍內,保護后端芯片。

在傳統的48V電源防護中,為提高測試等級防護器件使用的比較多,占用體積大,且在殘壓的控制方面效果差,從而導致后端芯片損壞概率加大。為此SPSEMI瞬雷電子專門為POE(48V電源)研發的負鉗位電壓抑制器NVCS系列物料,該物料通流量大,體積小為SMC封裝,在殘壓控制方面比傳統的TVS物料低20V左右,對后端芯片可有效保護。
[page]

2.受電端設備(PD)的浪涌靜電防護:

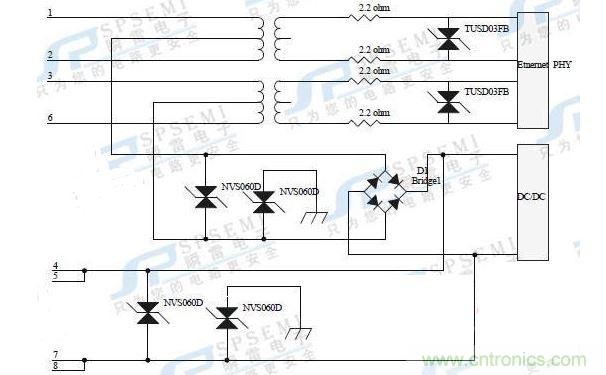

10M/100M:兩種供電方式兼容
10M/100M:兩種供電方式兼容

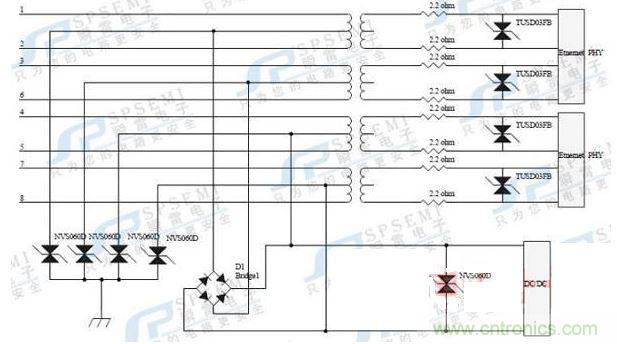

10M/100M/1000M:兩種供電方式兼容
10M/100M/1000M:兩種供電方式兼容

等 級: IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv

IEC61000-4-5: 10/700us LEVELX :6KV

原 理:方案采用兩級保護前級為負鉗位電壓抑制器NVCS對大的浪涌能量進行吸收和泄放,后級保護器件為靜電保護器ESD,箝位電壓精確,反應速度快,對前級的殘余能量進行吸收,把電壓降低到后端電路可承受的范圍內,保護后端芯片。

根據國際標準IEC61000-4-5要求,雷擊浪涌能量一般以共模方式注入,在方案的設計上注重共模的防護,在隔變之后的線線間加入了靜電保護器TUSD03FB做差模防護,消除在雷擊的一瞬間耦合到后端的殘余能量,保護線線間的壓差不變。上述防護方案已經過SPSEMI瞬雷電子實驗室的驗證,在防護效果上完全可以滿足工程師朋友們的需求,請工程師朋友們放心使用。
