電容是一種容納電荷的器件，其主要作用是對電能進行存儲，并進行能量轉換 。在學習電容相關知識時，大家可能會發現“ESR”這個詞出現的比較頻繁，但是從網絡上又找不到關于這個詞比較詳盡的解釋，所以資料看起來也只能一知半解。ESR是EquivalentSeriesResistance的縮寫，翻譯成中文就是“等效串連電阻”的意思。



從理論上來說，如果電容的性能近乎于完美，那么它自身是不會造成能量損失的。但是實際上，因?yàn)橹圃祀娙莸牟牧嫌须娮?，電容的絕緣介質有損耗，各種原因?qū)е码娙葑兊貌?ldquo;完美”。這個損耗在外部，表現為就像一個電阻跟電容串連在一起，所以就起了個名字叫做“等效串連電阻”。


ESR的出現導致電容的行為背離了原始的定義。



比如，我們認為電容上面電壓不能突變，當突然對電容施加一個電流，電容因?yàn)樽陨沓潆姡妷簳?huì)從0開始上升。但是有了ESR，電阻自身會產生一個壓降，這就導致了電容器兩端的電壓會產生突變。無疑的，這會降低電容的濾波效果，所以很多高質量的電源一類的，都使用低ESR的電容器。



同樣的，在振蕩電路等場合，ESR也會引起電路在功能上發生變化，引起電路失效甚至損壞等嚴重后果。所以在多數場合，低ESR的電容，往往比高ESR的有更好的表現。不過事情也有例外，有些時候，這個ESR也被用來做一些有用的事情。



比如在穩壓電路中，有一定ESR的電容，在負載發生瞬變的時候，會立即產生波動而引發反饋電路動作，這個快速的響應，以犧牲一定的瞬態性能為代價，獲取了后續的快速調整能力，尤其是功率管的響應速度比較慢，并且電容器的體積/容量受到嚴格限制的時候。這種情況見于一些使用MOS管做調整管的三端穩壓或者相似的電路中。這時候，太低的ESR反而會降低整體性能。

ESR是等效“串連”電阻，這意味著將兩個電容串連，會增大這個數值，而并聯則會減少之。

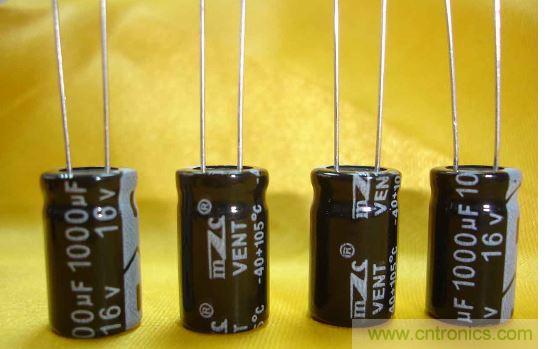

實際上，需要更低ESR的場合更多，而低ESR的大容量電容價格相對昂貴，所以很多開關電源采取并聯的策略，用多個ESR相對高的鋁電解并聯，形成一個低ESR的大容量電容。犧牲一定的PCB空間，換來器件成本的減少，很多時候都是劃算的。

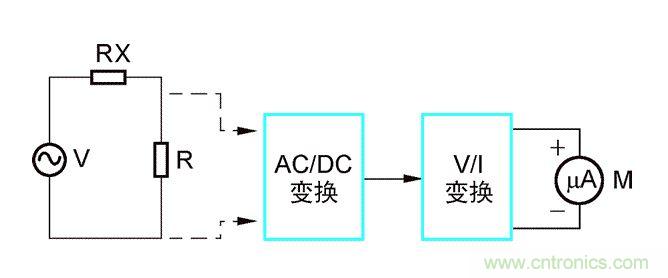

電容ESR的特性


和ESR類似的另外一個概念是ESL，也就是等效串聯電感。早期的卷制電感經常有很高的ESL，而且容量越大的電容，ESL一般也越大。ESL經常會成為ESR的一部分，并且ESL也會引發一些電路故障，比如串連諧振等。但是相對容量來說，ESL的比例太小，出現問題的幾率很小，再加上電容制作工藝的進步，現在已經逐漸忽略ESL，而把ESR作為除容量之外的主要參考因素了。



順便，電容也存在一個和電感類似的品質系數Q，這個系數反比于ESR，并且和頻率相關，也比較少使用。



需要注意的是，如果電路中的故障是由ESR引發的話，那么想要查找出故障點是比較困難的，這點是因?yàn)樵谠O(shè)計過程中，ESR的存在很容易被忽略。針對于此，在仿真時如果無法確定電容的參數，可在電容上添加小電阻來對受ESR影響的情況進行模擬。一般來說，鉭電容ESR小于100毫歐，而鋁電解電容會大于這個參數，更有甚者，其ESR高達數歐姆。
