傾囊相授:全部的光伏電站電氣主接線方案
發布時間:2014-12-15 責任編輯:sherryyu
【導讀】進行電氣一次設計時,要充分考慮供電可靠性、運行靈活性、操作簡便性、經濟性以及便于擴建等因素。而電站電氣主接線起到很主要的作用,如果你選的電氣主接線方案正確的,不僅在技術上可靠,成本上也會大幅度的節省,關鍵看你怎么選啦?
光伏電站電氣主接線,主要是升壓站的電氣主接線,也稱電氣一次接線,是指由變壓器、斷路器、隔離開關、避雷器、互感器、電容器、母線、電力電纜等一次主電氣設備,按照一定次序連接起來的電路,通常采用單線圖表示。
進行電氣一次設計時,要充分考慮供電可靠性、運行靈活性、操作簡便性、經濟性以及便于擴建等因素。
典型的電氣主接線大致可分為兩大類:按照接入點數量可分為有匯流母線的接線方式(即單個接入點)和無匯流母線的接線方式(多個接入點)。其中有匯流母線接線方式分為單(雙)母線和單(雙)母線分段兩種方式,無匯流母線接線方式可分為外橋接線方式和內橋接線方式。
一、有匯流母線接線方式

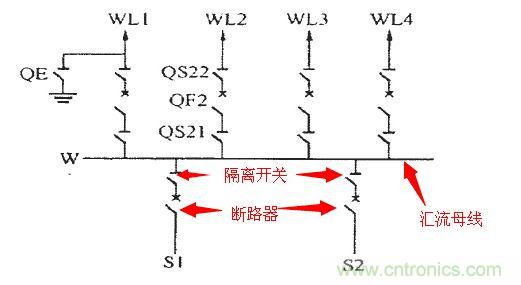

1.單母線接線方式
單母線接線的優點是接線簡單清晰、設備少、投資小、運行操作方便、有利于擴建。單母線接線的缺點:可靠性和靈活性差,母線或母線隔離開關檢修或故障時須斷開全部電源。

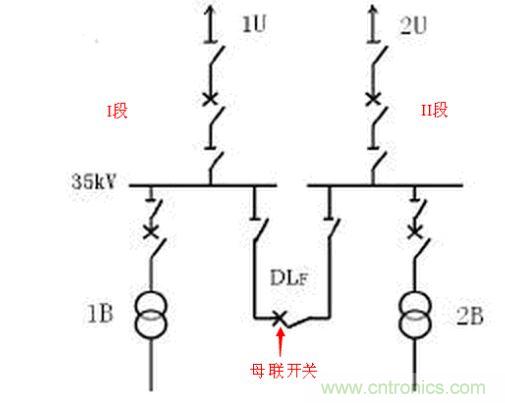

2.雙母線接線方式
兩組母線間通過母線聯絡斷路器連接,每一條引出線和電源支路都經一臺斷路器及其兩組母線隔離開關分別接至兩組母線上。
雙母線接線的優點:檢修任一條母線時不影響正常供電;檢修母線隔離開關時只影響本支路供電(隔離開關無法帶負荷開斷,需要分?jǐn)鄶嗦菲骱蠓娇桑?;工作母線發生故障后所有支路能迅速恢復供電;特殊需要時可以用母線聯絡斷路器與系統進行同期并列與解列操作,因此運行調度靈活、可靠性高,同樣,設備投入成本較高。
二、無匯流母線接線方式

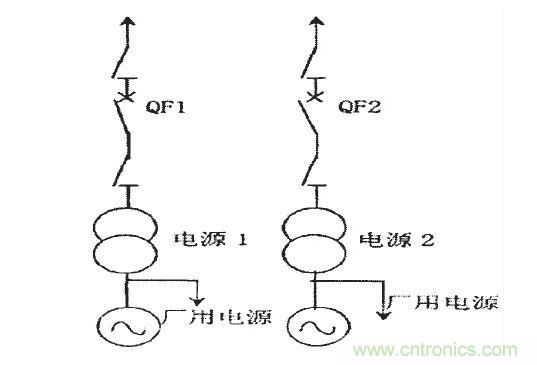

1.單元接線
發電單元出口直接經變壓器接入高壓系統的接線,稱為發電單元-變壓器組單元接線。在此基礎上,每臺主變壓器高壓側直接與一條輸電線路相連接,單獨送電,發電廠內不設開關站,各臺主變壓器問沒有電氣連接,稱為發電機-變壓器一線路組單元接線。
單元接線的優點:接線簡單、開關設備少、占地少、操作簡便、發電機和主變壓器低壓測短路電流有所減小(因?yàn)榉答伒碾娫袋c(diǎn)少),特別是其投資可降到最低限。
[page]

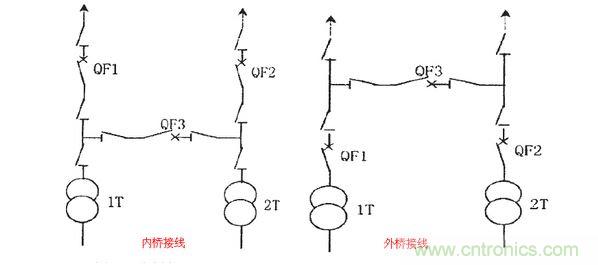

2.橋形接線
所謂的內、外橋接線是根據橋(圖中斷路器QF3)與變壓器之間的距離區別的,距離近稱為內橋,距離遠稱為外橋,遠近以單元接線主斷路器(圖中QF1、QF2)為判斷依據。
內橋接線適合線路檢修較頻繁,且變壓器不需要經常切換的情況(變壓器切換時倒閘操作比較繁瑣,需要同時切斷QF1和QF3)。
外橋接線適合適用于線路較短和變壓器需經常切換、且升壓站有穿越功率通過的情況。

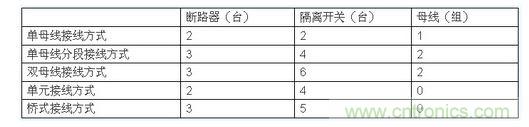

三、成本對比
上述幾種方案,設備投資成本從高到底依次為雙母線接線方式、單母線分段方式、橋式接線方式、單元接線、單母線接線(單元接線方式適合多個接入點,重復投入比單母線接線高)。
四、光伏電站的電氣主接線特點
光伏電站位于電網末端,裝機容量較小,投入和切出對于系統的穩定基本無影響,故光伏電站可以隨時投入發電和切出停運。因此在設計時,對于光伏電站送電的可靠性的要求就不是優先考慮的。
原則上,上述所有方案都適用于光伏電站電氣主接線,但綜合考慮經濟效益及接入點數量,光伏電站應優先選擇投資相對較低的方案。因此,光伏電站電氣主接線可采用單元接線,橋型接線或單母線接線。
