對于一些用作長期連續工作設備的機箱散熱的電風扇，其工作正常與否關系到連續工作設備的性能能否穩定。但是，定時檢查這些電風扇是一件煩人的工作，故設計一款電風扇故障告警電路，就顯得非常必要。



本設計欲實現的功能是：當電風扇工作正常（有風扇轉速計數脈沖輸入信號時），不告警；當電風扇故障停轉或轉速過低時，蜂鳴器嗚叫告警。



工作原理：

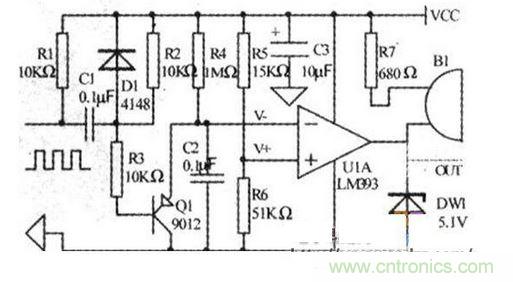

本設計是針對三線式DC儀表散熱的電風扇，該電風扇的紅黑兩引出線為電源和地線，另一根線（黃或白）輸出的是測速脈沖信號，用該信號作為本設計的輸入信號。本設計電路如附圖所示。



上電后經R5、R6分壓為比較器UIA(LM393)的同相端提供0.773V的電壓V+（即vaC為12V時，V+為9.273V)。電風扇正常工作時，向電路輸入端輸入一定頻率的方波脈沖（見附圖）．電風扇每轉一周輸出兩個脈沖。在低脈沖到來時，電容C2經Q1(9012)的eb極和R3向電容C1充電，Q1導通，快速將C2電容的電荷泄放掉，比較器U1A的反相端電壓V-低于同相端電壓V+，則比較器輸出高電平，蜂鳴器(B1)不叫。同時VCC經 R2向C1充電，Q1很快截止，Vcc經R4開始向電容C2緩慢充電；當電風扇向電路輸入上跳脈沖時，電容C1經Dl、R1放電，同時Q1保持截止?fàn)?態，R4繼續向電容C2緩慢充電；當下一個低脈沖到來時，Q1再次導通，又將C2上的電荷快速泄放，電路重復以上過程。如果R4和C2的取值得當，使得在 兩個低脈沖之間的時間間隔內，保持V-<V+，比較器U1A的輸出將始終保持高電平，蜂鳴器不叫。經推算，R4向C2充電使得v-=V+的時間為： 若Vcc=12V，按電路中元件參數的取值計算，T=0.1456秒，對應電風扇的轉速為206轉，分。因此，只要電風扇的轉速高于206轉，分，蜂鳴器 將保持不叫，電路不告警。如果電風扇停轉，電風扇向電路輸入的是持續高電平（或低電平），Q1截止后，過0.1456秒的時間延遲，比較器U1A的反相端 電壓V-高于同相端電壓v+，比較器輸出低電平，Vcc經R7向蜂鳴器供電，蜂鳴器持續嗚叫，進行停轉告警。



如果電風扇因故障轉速降到206轉，分以下，比較器輸出電風扇轉速2倍頻率的脈沖信號，則蜂鳴器間歇鳴叫，進行故障告警。





1．電路的工作電源，一般為12V。



2．根據需要調整R4和C2以及R5和R6的參數，可以選擇電風扇轉速降低到何何產生告警。



3．比較器(LM393)為集電極開路輸出，最大吸入電流為16mA，因此上拉電阻R7參數的選取需計算。



4．若用該電路給其他電路提供TTL告警信號，可以將蜂鳴器去掉，R7（選2kΩ以上的阻值）連接到比較器的輸出端，并按圖中虛線所示接人5.1V穩壓二極管DW1（電風扇正常時OUT為高電平，電風扇停轉時OUT為低電平，電風扇轉速太低時OUT為脈沖信號）。
