過去幾年，各種工業應用設計人員對 Fly-Buck?拓?fù)洚a(chǎn)生了濃厚的興趣。與更多常見隔離式拓?fù)湎啾?，F(xiàn)ly-Buck 隔離式拓?fù)淇商峁└统杀镜奶娲鉀Q方案。本系列共有兩篇文章。在第一篇中，我們不僅將簡單介紹反激式拓?fù)涞墓ぷ髟恚疫€將提供一種用于改進隔離式輸出穩壓的簡單設計方案。



Fly-Buck 轉換器源自一種同步降壓轉換器，采用耦合電感器或反激式變壓器替代輸出濾波器電感器。Fly-Buck 拓?fù)涞墓ぷ髟碓赱1] 中進行了詳細介紹。盡管 Fly-Buck 拓?fù)錇槿藗兯延幸欢螘r間，但到了 LM5017 等集成型高電壓同步 COT 穩壓器推出后，由于無需任何外部補償，才簡化了其使用?，F(xiàn)在我們可以看到，這種拓?fù)湟褟V泛應用于 PoE (33V<**>IN-57V<**>IN)、電信 (48 V<**>IN) 以及其它隔離式偏置應用領域。

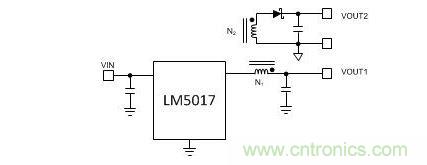

如圖 1 所示，基本 Fly-Buck 轉換器可對一次輸出進行穩壓，而二次隔離式輸出可“跟隨”穩壓后的一次輸出。額定二次輸出電壓的計算公式為：



其中，N1/N2 是變壓器的匝數比，V<**>F 是二次整流二極管的正向偏置壓降。

圖 1. 支持一次及隔離式輸出的 Fly-Buck 轉換器



二次穩壓可受到多種因素影響，其中包括輸入輸出電壓占空比、變壓器漏電感、電源傳輸(關斷時間 T<**>OFF 下)過程中電流循環路徑的電阻下降，以及二極管正向壓降隨溫度及正向電流 I<**>F 的變化等。與主動控制的一次輸出電壓相比，所有這些因素可降低二次輸出穩壓性能。在一些應用中，在線路電壓及負載電流范圍內對隔離式輸出進行穩壓，通常要比圖 1 所示電路所能實現的嚴格得多。

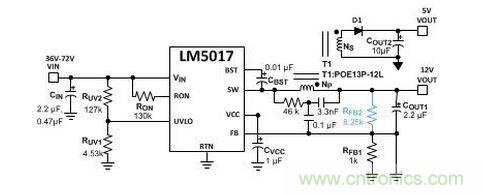

基于 LM5017 的完整 Fly-Buck 轉換器電路如圖 2 所示。在該原理圖中，用來保持 12V 額定穩壓一次電壓的 R<**>FB2 的典型值為 8.25k。R<**>FB2 和 R<**>FB1 的典型值可以根據 1.225V 下的 V<**>FB 引腳電壓典型值以及相對應的分壓器電路 (R<**>FB2//R<**>FB1) 輕松得出。[2] 中給出的應用圖能夠更詳細地說明該計算。

圖 2. 基于 LM5017 的 Fly-Buck 轉換器電路，沒有基于光耦合器的穩壓電路

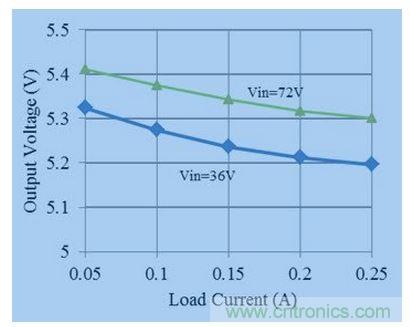

采用這種配置，一次輸出電壓得到了極好的穩壓，能夠達到預期效果，但我們可以觀察到二次輸出電壓因二次負載電流而產生的穩壓喪失，如圖 3 所示。從圖 3 還可以看到，隨著線路電壓的升高，二次輸出電壓更加偏離了 5V 的額定二次輸出電壓。

圖 3. LM5017 隔離式輸出電壓穩壓



要改善該隔離式輸出電壓的穩壓問題，在這里也可使用一個可重復的簡單解決方案。該設計包括一直用于許多其它隔離式拓?fù)涞膶Ｓ梅答佈a償電路。用戶只需使用一款光耦合器及并聯穩壓器 LM431A，即可設計可對二次側進行穩壓的簡單隔離式補償電路。我們將在本系列的第二篇文章中討論該補償電路及效果。
