PPTC/MOV混合器件消除不干凈電源和閃電引起的浪涌危害

發布時間:2013-03-27 來源:《電子元件技術網》 責任編輯:abbywang

【導讀】TE創新的集成可重置PPTC器件和MOV器件于一體的2Pro AC器件提供了超越目前用于低電流應用以幫助防止熱失控的典型方法的優勢。2Pro AC器件提供了更可靠、易于使用、節省空間的保護解決方案,較現有的分立方法更勝一籌。


TE電路保護部最近推出創新的集成可重置PPTC器件和MOV器件于一體的混合器件2Pro AC,為設計人員提供了一種保護敏感的下游電子產品的集成式可重置方法,可防止產品由于過流和過壓事件而引起損壞。

新器件在單一封裝中集成了聚合物正溫度系數(PPTC)器件和熱增強金屬氧化物壓敏電阻(MOV)。因此,與其它通常用于LED照明、智能電表、電器和電源等低電流應用的AC線路保護解決方案相比,2Pro AC器件提供了更高的可靠性、更少的組件數目以及更快、更簡單的設計過程。

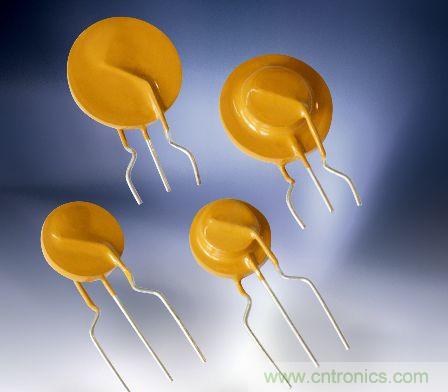

PPTC/MOV混合器件消除不干凈電源和閃電引起的浪涌危害
圖題:PPTC/MOV混合器件消除不干凈電源和閃電引起的浪涌危害

2Pro AC器件的創新混合配置提供了超越目前用于低電流應用以幫助防止熱失控的典型方法的優勢。這些典型方法包括使用帶保險絲的MOV,它們在熔斷后必須進行更 換;將PPTC器件和MOV相互緊挨著放置在電路板上,這會導致熱不穩定性和設計復雜性;或者使用熱保險絲與MOV相結合的一次性使用解決方案,在斷開后 不可重置。相反地,帶有熱耦合組件的2Pro AC器件是可重置的,并且通過維持壓敏電阻表面溫度低于150ºC來提供穩定性。

TE電路保護部全球產品經理郭衛清表示:“廣泛的節能應用,比如LED照明,易受到由于‘不干凈’的電源和閃電引起的潛在破壞性浪涌的危害。 2Pro AC器件通過提供PPTC/MOV混合器件來應對這一挑戰,提供了更可靠、易于使用、節省空間的保護解決方案,較現有的分立方法更勝一籌。”

2Pro AC器件能夠幫助制造商滿足EC61000-4-5和IEC60950等行業要求,并且有助于簡化UL60950測試和符合性,該器件還符合RoHS指令和無鹵素要求。

2Pro AC器件現有三個型號的產品:LVM2P-015R10431: I(hold)= 150mA & 430V MOV;LVM2P-035R14431: I(hold)= 350mA & 430V MOV;LVM2P-075R14431: I(hold)= 750mA & 430V MOV。

TE電路保護部現可提供樣品,交貨期為12周。
