日本產業技術綜合研究所和物質材料研究機構2012年12月11日宣布“共同開發出了新工作原理的石墨烯晶體管”，電流導通/截止比達到104。

此次開發的石墨烯晶體管設置有兩個頂柵極型柵極電極，而且還通過向兩個柵極間的石墨烯照射氦離子，產生晶格缺陷。此外再加上源電極、漏電極，該晶體管共具備4個端子。

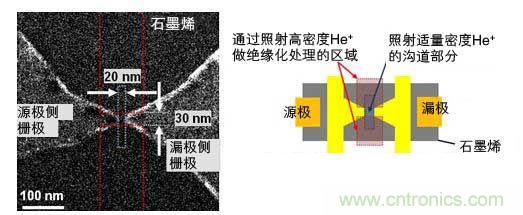

圖1：試制元件的照片和構造

石墨烯不經處理的話一般沒有帶隙。而且載流子密度非常小，電流密度低。施加電壓時，根據其極性的不同，就會擁有n型或p型的導電性。另外，具有晶格缺陷的石墨烯擁有一種名為“傳輸帶隙”的帶隙。

此次通過向試制元件的兩個柵極電極獨立施加電壓，在一片石墨烯上形成了p型和n型兩個區域。導通時使兩個電壓極性一致、流過電流；截止時通過使兩個電壓極性相反使該晶體管變?yōu)榕c向二極管施加逆電壓時相同的情況。

據產綜研介紹，元件是用從石墨剝離的單層石墨烯制作的。晶體管溝道部分的尺寸為長20nm、寬30nm。

在200K（－73℃）低溫下，向源電極施加－100mV電壓，向漏電極施加＋100mV電壓。并且將漏極側柵極電壓固定為－2V，使源極側柵極電壓在－4V～＋4V間變化，這時電流就會從不到10－9變?yōu)槌^10－14。“導通/截止比達到2.54萬倍”。

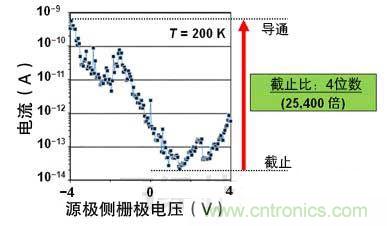

圖2：使一側柵極電壓變化時的電流變化

在使用兩個柵極電極的石墨烯晶體管方面，日本東北大學電氣通信研究所教授尾辻泰一的研究小組曾在2011年發表過相關技術。不過，當時的晶體管用作太赫茲振蕩器，所以此次作為邏輯元件還屬首例。
