自適應防雷技術工作原理詳解

發布時間:2012-10-25 來源:電子元件技術網 責任編輯:Hedyxing

導讀:浪涌保護日益重要,但就目前的浪涌防護技術來講還是有很多問題,例如不能準確選擇相應電壓等級的浪涌防護器。自適應防雷技術覆蓋工作電壓0-180V,可根據當前的實際工作的信號性質自動調整保護器的保護性能和傳輸性能,在最大限度上保護信號系統。

目前的浪涌防護技術

目前的傳統浪涌保護電路由于是對過電壓及過電流進行防護,而被保護設備由于不同的工作電壓,那就會有相應不同的耐壓能力,所以針對每種電壓等級的產品有相應電壓的產品應用。

如果,選擇電壓過低的浪涌保護器,盡管其限制電壓滿足要求,但由于電壓過低,當浪涌保護器的啟動電壓低于系統的工作電壓,則會造成浪涌保護器的誤啟動,從而導致影響系統的正常工作。

反之,如果選擇電壓過高的浪涌保護器,其對系統的正常工作不會造成影響,但浪涌保護器的所相對應的限制電壓也隨之升高,當其限制電壓大于被保護設備的耐壓能力時,設備仍會在雷擊浪涌發生時損壞,如此則喪失了安裝浪涌保護器的意義。

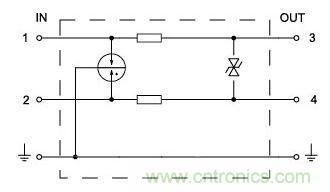

傳統的浪涌保護電路

故在正常情況下,在選擇浪涌保護器時,工作電壓和限制電壓是極其重要的指標。

傳統浪涌防護技術在實際應用中的問題

由于選擇合適的浪涌保護器,工作電壓和限制電壓是十分重要的指標,當隨著科技的飛速發展,衍生出越來越多的系統;
 而當遇到某些電壓會隨著系統工作要求而變化(帶冗余的系統、電話語音口)或者事先無法準確了解系統工作電壓(PoE制式的產品)的情況下,則選擇相應電壓等級的浪涌保護器來說,對于傳統的浪涌保護器產品來說,是一件比較困難的事。

自適應技術的特點

對于無法確定被保護系統電壓等級或被保護系統電壓是可變的情況下,歐申防雷推出了自適應技術的產品。

此自適應技術采用了革新的技術:覆蓋了工作電壓0-180V,工作電流小于1A,頻率為0-250MHz的所有信號(除防爆場所外);電涌保護器會根據當前的實際工作的信號性質自動調整保護器的保護性能和傳輸性能。

自適應電涌保護器采用共差模保護模式,在最大限度上保護信號系統。

該過電壓防護技術可用于各種工作電壓、工作電流及頻率的系統,產品會根據系統當前的工作電壓、工作電流及頻率自動調整保護模式,從而輸出一個相應的殘壓,如:當工作電壓48V時,此時相對應的C2測試的保護電壓為90V,當工作電壓降低至5V,此時相對應的C2測試的保護電壓也降低至15V。
[page]

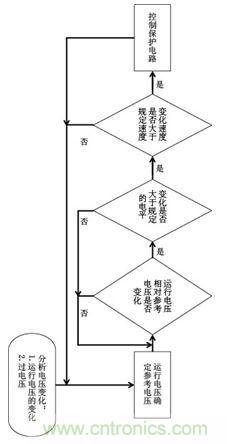

自適應技術的工作過程
自適應技術的工作過程

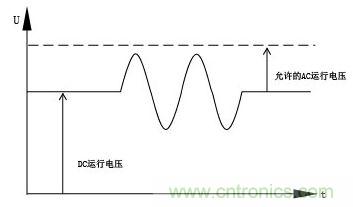

自適應技術的工作電壓
自適應技術的工作電壓

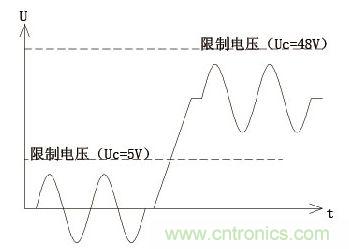

自適應技術的工作電壓和限制電壓的關系
自適應技術的工作電壓和限制電壓的關系

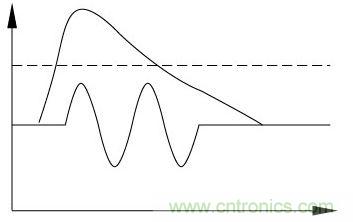

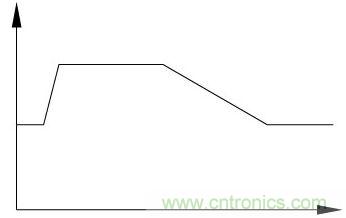

自適應產品在雷擊浪涌下的殘壓波形

自適應產品在雷擊浪涌下的殘壓波形
自適應產品在雷擊浪涌下的殘壓波形

自適應防雷技術的應用


完全的自適應技術對無法確認信號系統的場所(無法準確確認工作電壓、工作電流、頻率),或者是隨時會改變信號性質的系統,有著很好的解決方案,能同時做到既保證系統的正常工作,同時自動調節保護模式,使信號系統的信號性質無論如何更改,都隨時能得到相對應的保護;同時幫助客戶對信號SPD的產品備貨,品種單一化、用途廣泛、選型簡便,為客戶減少了大量的采購成本、技術成本及物流成本。

例1:PoE制式的浪涌保護應用

1、適合載波及8線全通的2種模式

2、根據系統本身的變化,輸出相匹配的限制電壓

例2:產品維護

1、系統更改電壓時,或者是系統工作電壓有多種情況時(如振鈴電話),無需更換產品,SPD可自動調節到最合適當前工況的狀態
