技術創新的射頻解決方案領導廠商TriQuint半導體公司，推出完整、經濟高效的 Ka 波段砷化鎵 (GaAs) 射頻芯片組--- TGA4541-SM、TGA4539-SM和TGC4408-SM、TGC4407-SM，用以支持甚小口徑終端 (VSAT) 衛星通信系統的要求。該系列包括可變?cè)鲆骝?qū)動放大器、1 W GaAs 單片微波集成電路 (MMIC) 功率放大器、分諧波上變頻器和高度集成的下變頻器模塊。

自80年代首次推出后，VSAT 系統重新定義了現代零售終端交易處理，以及海事通信的固定與移動寬帶系統。當今許多衛星系統通信操作在 Ku 和Ka波段。Ka 波段頻率 (28 至 31 GHz) 提供更高速率的數據通信、高清晰度的衛星電視以及其他帶寬密集型的應用。TriQuint的新型芯片組旨在全面支持這一市場，包括在今年7月成功發射, 即將提供新服務的Hughes EchoStar XVII (Jupiter) 衛星。

TriQuint 新型VSAT 放大器包括 TGA4541-SM 高線性可變?cè)鲆骝?qū)動放大器和 TGA4539-SM 1W 射頻功率放大器。TGA4541-SM工作頻率為28至31 GHz；P1dB 射頻輸出功率為 +23dBm；增益為33dB；輸出三階交調截取點 (OIP3) 為 +31dBm；在廣泛的30分貝范圍內, 可改變其輸出。TGA4539-SM 放大器提供 1W (+30dBm) 的P1dB 射頻輸出功率；從28至 30 GHz，增益為20dB；OIP3 為 +33dBm。

高度集成的 TGC4408-SM 下變頻器模塊采用 32引腳 5x6 mm QFN 封裝，該模塊包括雙頻可切換的壓控振蕩器 (VCO) 和一個具有低噪聲放大器和LO 緩沖放大器的分諧波混頻器。其輸入頻率范圍為18.3 至 20.2 GHz，轉換增益為8.5dB的950至1950 MHz中頻頻率，噪聲系數為6.5dB，10kHz 頻偏和1MHz 頻偏處相噪分別為-73dBc/Hz 和 -126dBc/Hz。它還含有四分之一 VCO 頻率差分信號，可用于相位鎖定環。 TGC4407-SM 分諧波上變頻器含有集成式本地振緩沖放大器，輸入頻率 21.5 至 32.5 GHz，DC 至 7 GHz的寬中頻范圍，分諧波 LO 頻率為11 至 16 GHz，接收 LO 輸入功率  0 至 +7.5dBm，轉換增益為 -9dB。

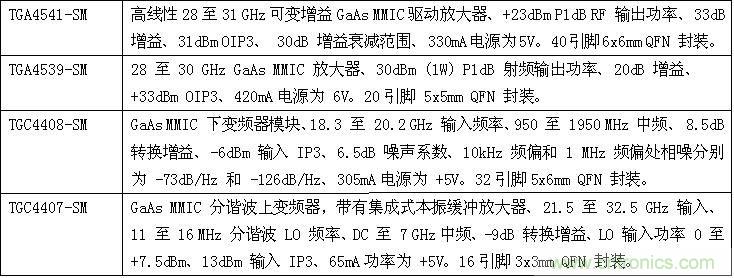

詳細技術信息：

上述四款器件已全部投產并提供評估板。
