中心議題：

• 靜電容量小于1PF的玻璃放電管選型指南

靜電容量小于1PF的玻璃反應靈敏，吸收速度在納秒級,殘余電壓接近其直流轉折電壓，從而能及時有效地吸收瞬間高壓，動作速度明顯優于普通氣體放電管和其它保安單元；放電管電流承受能力強，1000A（8×20μsec）、100A(10×700μsec)，且更新?lián)Q代容易，可直接替代LC濾波組件、熱敏電阻、壓敏電阻和普通氣體放電管等保安單元。本文詳述其特性與選型。

一、特性
1.電流承受能力強：1000A（8×20μsec）、100A(10×700μsec)

2.靜電容量小于1PF(1kHz),反應靈敏，吸收速度在納秒級,殘余電壓接近其直流轉折電壓，從而能及時有效地吸收瞬間高壓，動作速度明顯優于普通氣體放電管和其它保安單元；

3.更新?lián)Q代容易，可直接替代LC濾波組件、熱敏電阻、壓敏電阻和普通氣體放電管等保安單元；

4.體積小，價格低廉，脈沖壽命長。

二、應用范圍
深波電子微型突波吸收器產品有GSS、GSE、GS41和GS37等系列。主要用于防止浪涌電流或者過電壓對設備造成損壞，廣泛應用于：

1.對電話、傳真、調制解調器、程控電話交換機、配線架、網絡等通信設備和數字傳輸設備，作浪涌電流保護；
2.傳感線上作浪涌電流保護；
3.有線電視（CATV）系統的浪涌電流保護；
4.用作CRT監視器、電腦彩顯和彩電靜電保護；
5.轎車音頻系統、無線電通信設備上作靜電保護。

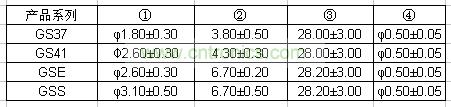

三、結構和尺寸 (單位: mm)


四、規格參數
1. 元件代碼
⑴ ⑵ ⑶ ⑷
GSXX--------XXX---------X
系列　　　直流放電　　直流放電起始電
起始電壓　　壓容許誤差范圍

(1) GS:SEMBO SURGE ABSORBER；
(2) 產品系列：GS37，GS41，GSE，GSS；
(3) 前兩位數字表示有效數字，第三個數字表示零的個數；
(4) L:±15% M:±20% N:±30%。
例如: GS41-301L的直流放電起始電壓為：
標稱值：300V，上限值:345V,下限值:255V。

2. 溫度范圍
(1) 使用時:-40℃～＋85℃
(2) 儲存時:-55℃～＋125℃

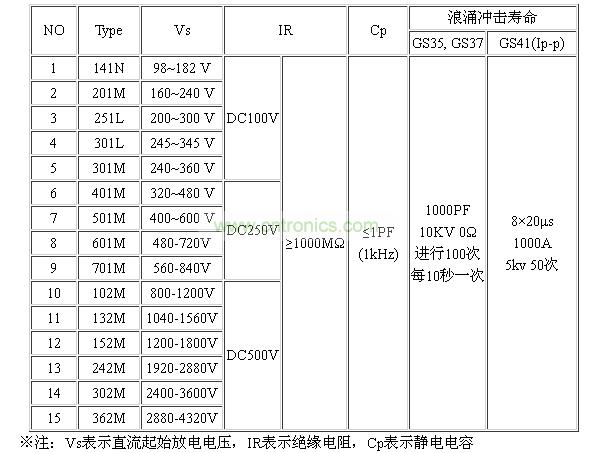

3.參數特性
[page]

3.參數特性
