車用MOSFET如何尋求性能與保護的最佳組合

發布時間:2012-05-29

中心議題:

  • 分析更多的MOSFET選擇
  • TrenchPLUS技術 介紹
  • 溫度感應和電流感應

解決方案:

  • 直接測量芯片溫度的常規解決方案


工程師在為汽車電子設計電源系統時可能會遇到在設計任何電源應用時都會面臨的挑戰。因?yàn)楣β势骷﨧OSFET必須能夠承受極為苛刻的環境條件。環境工作溫度超過120℃會使器件的結點溫度升高,從而引發可靠性和其它問題。在極端環境下(如引擎蓋下面的汽車電子應用),溫度的迅速上升會使MOSFET意外導通,致使閾值電壓接近零伏。

此外,MOSFET還必須能夠承受開關關閉瞬間和負載突降故障所導致的高壓尖脈沖。電氣配線中大量的接頭(位于適當位置以方便裝配和維修接線)也大幅增加了與器件的電氣連接中斷的可能性。汽車工業非常關注質量和可靠性,因此MOSFET必須符合國際公認的AEC Q101標準。

上述每個方面都非常重要。但還有另外一個挑戰,即提供更高的能量利用效率。在過去的幾年里,以電子方式控制的汽車功能所占比重急劇增長。因此,車內的半導體數量也不斷增加。某些車輛的IC數量已超過100個。MOSFET必須能夠滿足為更多IC提供電力所帶來的日益增長的能量要求。汽車子系統本身的發展也需要更多的能源。在輕型車輛中日益普及的電動轉向系統和防抱死剎車系統就是兩個很好的實例??傊?,所有這些趨勢都刺激了對可承載更大電流的IC的強烈需求。

為了滿足對更大電流的需求,半導體公司必須開發出能夠使導通電阻(電流流動時的電阻值)下降的功率MOSFET。與常規的MOSFET相比,采用溝槽(Trench)半導體制造工藝生產的MOSFET有助于將導通電阻值降低20%到40%。

但近幾年,功率MOSFET技術領域的進步已經將單位硅片面積的導通電阻降至極低的水平,因此器件制造商現在必須尋找其它途徑來改進他們的產品。這在采用高密度溝槽技術制造具有低漏極到源極電壓的器件時尤其重要。保護是IC公司用來向他們的汽車客戶提供性能優勢的策略之一。

更多的MOSFET選擇

時至今日,挑選MOSFET器件的汽車設計人員只有兩種選擇:1. 選擇無保護策略的“簡易型”PowerMOS;2. 選擇可在環境條件超出規格時自動關斷的帶完全保護的器件。

不幸的是,具有附加邏輯電路和保護電路的完全保護器件也有弊端,即實現保護的成本太高。因此,領先的IC公司已在開發一種新型器件,以結合這兩者各自的優點。

飛利浦半導體公司的TrenchPLUS系列產品就是一個很好的實例。TrenchPLUS將TrenchMOS技術和附加的功能完整地集成到芯片上。1996年開始采用的TrenchMOS生產工藝把功率MOSFET的導通電阻RDS(on)減小了一半。TrenchMOS與其它功能相結合的優勢在于可以保護系統、節約空間,而且無需昂貴的智能功率器件。

TrenchPLUS技術

TrenchPLUS器件集成了板上溫度和電流檢測特性及附加的電阻和二極管(包括ESD保護)。TrenchPLUS解決方案有助于系統工程師創造出可以在工作過程中測量系統活動的設計,以改善安全性和優化性能。

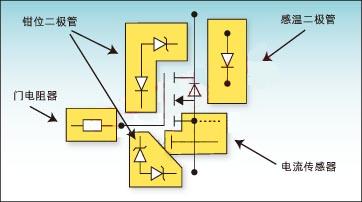

圖1顯示了TrenchPLUS類型器件的典型元件集。



圖1:TrenchPLUS器件可能具有的附加功能

[page]
突出顯示的元件組成一個特性板,可以將其中的功能集成到MOSFET中。這些元件從右上角開始按順時針?lè)较驗椋簻囟雀袘?yīng)二極管、電流傳感器、鉗位二極管(內部二極管,未顯示)和門電阻器。通過加入鉗位二極管和門電阻器眾所周知的保護特性,可以保護對電壓敏感的柵氧化層免受危險電場的破壞。

為在過高的溫度環境下保護器件,飛利浦在芯片表面集成了溫度感應二極管。這樣集成的理由是:只有直接測量結溫方可確保及時檢測到會導致危險的高的門電路溫度。為準確測量電流,可以將電流傳感器集成到場效應晶體管(FET)中。這樣,就不再需要低阻抗分流電阻器了。

溫度感應

直接測量芯片溫度的常規解決方案是增加一個比較器和若干無源元件。但是,隨著設計的日益完善,出現了更好的解決方案。TrenchPLUS使用微控制器取代了比較器和無源元件。

由于準確度對MOSFET的溫度測量至關重要,所以,我們就從該角度來說明此解決方案。理論上,溫度傳感器的準確度取決于以下三個因素:

正向電壓Vf的誤差;
溫度系數值Sf的誤差;
基準電壓Vfref的選擇。

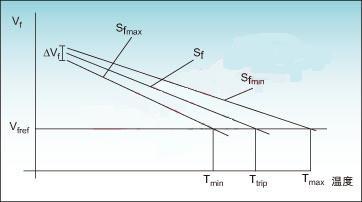

圖2更清楚地顯示了這三個因素的影響。



圖2:Ttrip隨著Vf、Sf的變化而變化


從圖中可以觀察到Vf的內在變化給Ttrip增加了固定的偏移量。Sf的變化通過斜率的變化來表示。

溫度系數太小可能導致器件在溫度超過其最高工作溫度時仍在工作,從而損害器件的壽命。反之,溫度系數太高將導致在溫度低于Ttrip時出現討厭的錯誤關斷。這兩個因素都對采取的保護策略有影響。

為了計算總誤差,應該將Vf和Sf的誤差求和。請注意,如果測量Vf.的室溫值,則器件的準確度將會翻一倍??梢酝ㄟ^(guò)調整Vfref來消除Vf的誤差,從而只剩下與斜率相關的誤差??梢杂糜趯?shí)現此目的的最精確的技術就是獲得每個器件的特性,但這對大多數產品線來說都不現實。

電流感應

無需使用低于1歐姆的精密功率電阻測量MOSFET內部電流的現實方法就是電流感應。即使低于1歐姆的分流電阻器也會產生大量的熱損耗,影響到能量效率和整個系統的熱平衡。

在電流感應中,將MOSFET單元的一小部分用于電流測量。由于器件中的所有單元都完全相同并且漏電流在這些單元之間平均分配,因此,可以通過測量一小部分單元的電流,再乘以已知的比例系數來計算總的漏電流。

飛利浦的7腳D2PAK用于將溫度感應元件和電流感應元件連接起來。從主FET器件流向感應FET器件的電流比例稱為“感應比例”(用n表示)。通過將測量終端和源終端保持在相同電壓來定義此參數。例如,在飛利浦的TrenchPLUS器件中,此比例標稱值為550??梢愿拇吮壤苑峡蛻舻木唧w要求。為了獲得最高的準確度,包括有些設計人員在內,都會采用虛擬接地法而不是感應電阻法。但是,對于汽車應用而言,感應電阻法提供的解決方案成本更低,因此更適合汽車應用的要求。

感應電阻法

如上所述,可以在感應輸出和開爾文源之間連接感應電阻器Rs,以便精確地測量電流。此方法提供簡單的電流到電壓的轉換,而且該轉換值可直接由微控制器的模數輸入讀取。
[page]

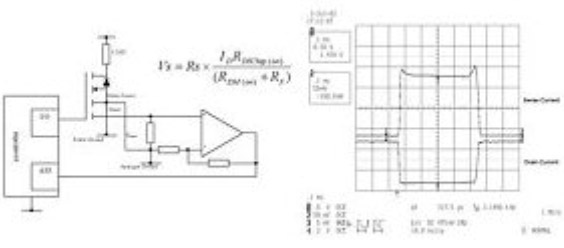

感應電阻器上的電壓不能大于主器件上的電壓,不過,可能需要一個運算放大器將信號放大到更適合的電平。此配置如圖3所示。



圖3:感應電阻器電流測量電路


只要運算放大器的共模范圍包括地,那么此電路就不需要負電源。

幾何感應比例n為:

其中,RDM(on)是感應FET導通電阻,等于主FET導通電阻減去源引線電阻。

附加的感應電阻器增加有效感應比例,因此該值變?yōu)閚'''',計算公式為:

值得注意的是,感應信號包含開關時的錯誤峰值。這些錯誤峰值的起因是線性和完全增強的工作區域中的電流比例的差別,而且與電路有關。公式2表明,此電路中有兩大誤差源:

制造過程中n固有的誤差;

與主FET和感應FET的溫度有關。在25°C和150°C之間,功率MOSFET開啟時的導通電阻大約增加一倍。

另一方面,感應電阻器與溫度無關。因此可以看出,采用此方法時,1. 感應比例與溫度有關;2. 其誤差大于采用虛擬接地電路的誤差。

封裝方式

談?wù)揗OSFET時不能不探討封裝方式,這對于汽車應用來說尤其重要。盡管D2PAK是采用TrenchPLUS器件的原始封裝,但現在有了體積更小、熱效率更高的封裝形式。

飛利浦的SOT669 LFPAK可以從SO8的緊湊封裝面積中提供更高的散熱性能。其內部結構克服了SO8的限制。其熱阻可以與比其更大的封裝相提并論,這有助于維持盡可能低的操作溫度。LFPAK外形非常小巧——厚度僅為1.1mm,比SO8薄40%。這種創新的內部結構使其電感遠遠低于其它封裝。

40V HPA LFPAK封裝具有SO8體積小巧的優勢,同時有更大封裝(如DPAK)所具有的卓越熱性能。在傳統的功率封裝中,主要的散熱路徑是從裝配點垂直向下并進入PCB。但是,LFPAK還通過源導線向上和向外傳導大量熱量,使其熱阻遠遠低于SO8,甚至可以與大得多的封裝(如DPAK和D2PAK)相比。

本文小結

汽車電子設計工程師在其powerMOS設計中采用附加的傳感器有諸多好處。通過獲取有關芯片本地溫度/電流的信息,設計人員可以節約空間并降低系統成本。并可以在實現這一目標的同時,推進設計的范圍。通常情況下需要在成本和性能間進行折衷,而采用這種器件則無需這種考慮。

這種器件填補了簡易MOS和完全保護器件之間的空白,非常適合于各種應用,包括從汽車環境中的電動輔助轉向(EPAS)系統到主板的DC/DC轉換器。
