中心議題：

• 保險絲管的選用
• 需考慮因素
• 穩態電流
• 環境溫度
• 脈沖
• 測試

保險絲管的選用

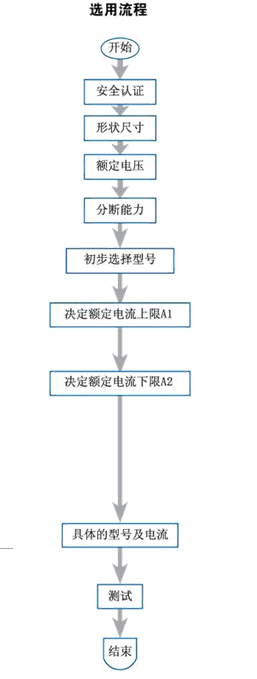

為便于用戶針對所需保護的元件、電路或設備選用合適的保險絲管，特制定本指南。保險絲管的選用可依以下流程：
需考慮因素

根據整機所需的安全認證決定保險絲管的安全認證，在此，可初步確定選用IEC規格或UL規格保險絲管。

1、設計時電路中空間的限制。
2、安裝方式。

分?jǐn)嗄芰Φ碾娏鲬?yīng)大于電路中的最大故障電流。

整機開關時電路中是否存在起動電流，起動電流在某些電路中是正常的，這種場合應使用慢斷型或中等慢斷型保險絲管。

保險絲管必須切斷的電流及持續時間（該條件由設計人員依具體電流的保護需求而定），參考相應型號的I-T曲線，取滿足要求的最大額定電流作為上限值A(chǔ)1.

1、通過保險絲管的穩態電流（依具體電路而定）。
2、IEC規格及UL規格保險絲管的額定電流的差別，詳見“穩態電流”。
3、環境溫度對保險絲管承載能力的影響。詳見“環境溫度”
4、脈沖（沖擊電流，浪涌電流，起動電流及電流瞬變值）對保險絲管壽命的影響。詳見“脈沖”。
5、起動電流及持續時間與相應型號的I-T曲線比較。
綜合考慮以上五個因素后，選出滿足要求的最小額定電流作為下限A2.
[page]
綜合考慮以上因素后，選出最合適的型號及額定電流。
當A1>A2時，則可選用A2到A1區間內的任何一規格的保險絲管。
當A1<A2時，則建議選用其他型號的保險絲管。

樣品應在實際電路中試運行。

穩態電流

在實際應用中和實驗室之間有不同的條件，如：

1、有時使用保險絲盒；
2、電路中的電線橫截面積；
3、保險絲管夾的接觸面積，等。

考慮到以上因素，故在25攝氏度條件下所選用的保險絲管應滿足如下條件才可使得保險絲管持續可靠地工作：
IEC規格：保險絲管的額定電流In=穩態電流/0.9
UL規格：保險絲管的額定電流In=穩態電流/0.75

環境溫度

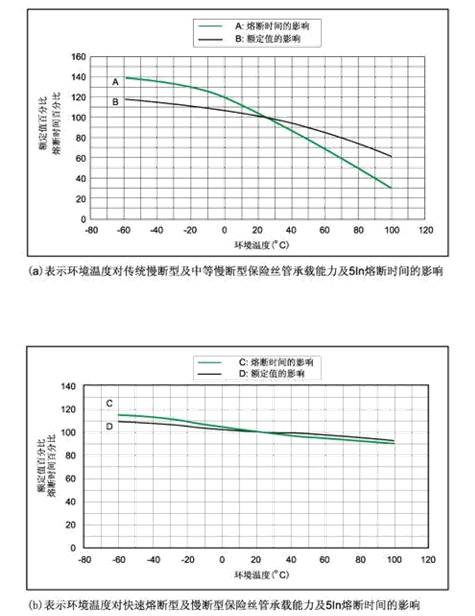

保險絲管的電流承載能力測試是在環境溫度25攝氏度條件下進行的，而保險絲管的電流承載能力是會受環境溫度影響的。環境溫度越高，保險絲管的壽命越短，承載能力就越低。所以選用保險絲管時應考慮保險絲管周邊的環境溫度，環境溫度對各類保險絲管承載能力的影響如下圖所示： [page]
脈沖

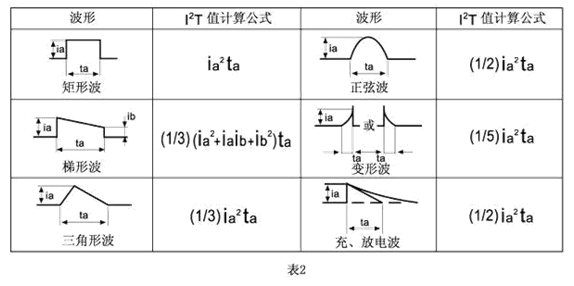

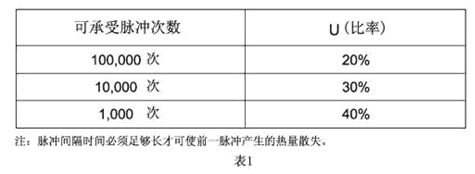

脈沖產生熱循環，從而產生機械疲勞影響保險絲管壽命。設計時應使脈沖I2T遠遠小于保險絲管標稱熔化熱能I2T。保險絲管壽命（可承載的脈沖循環次數）與U（脈沖I2T值之比率）的關系參照表1.本目錄提供的各種規格的保險絲管熔化熱能I2T可供參考，表2提供各種典型脈沖波形的I2T值近似計算公式：
測試

所選定的樣品必須在實際的被保護電路中進行測試，以驗證所選擇的保險絲管。此驗證應包括正常條件下及故障條件下的測試，以確保所選擇的保險絲管在被保護電路中能正常運行。
