- 貝特電子電流保險絲選型指南
熔斷體是對電流敏感的元件，當故障電流超過熔斷額定值時，熔斷體會以自己的熔斷來保護整個電路的不受破壞，因此如何正確地選用熔斷體就顯得十分重要，熔斷體的選用可依據以下程序：
A. 用戶將最終產品定位在哪個市場是選擇熔斷體的重要因素，由于對熔斷體設計觀點不同，國際上對熔斷體已形成兩大標準體系。
1.以美國、加拿大(UL、CSA) 為代表的北美標準體系。
2.以英國、德國(BS、VDE）為代表的IEC國際電工委員會標準體系。
這兩大標準體系在某些具體的熔斷參數上是不兼容的，為了解決兩大標準體系兼容的問題，兩大標準體系作了以下的變通。
UL 為代表的北美標準兼顧IEC標準可使用UR標志。
IEC 標準也在新的標準制訂時，出現了可完全與北美標準兼容的UMF標志。由于熔斷體是安全元件，各國對電器設備安全都予以十分關注，沒有相關安全標的產品將無法在當?shù)厥袌錾箱N售，因此安全認證 標志將是選擇熔斷體重要因素之一。
B. 外形尺寸：
熔斷體是熔斷器中一個可更換的元件，熔斷體的尺寸是標準化的，選擇合適的外形尺寸是熔斷體選擇另一因素。
C. 額定電壓：
熔斷體正常工作在線路中時，它的功耗是很小的，因此它的壓降也很小，但是當線路出現故障，熔斷體熔斷時，熔斷體的兩端將承受線路的額定電壓，大于或等于線路額定電壓是選擇熔斷體的因素之一。
D. 額定電流：
熔斷體標定的額定電流是熔斷體在實驗室條件下能夠正常工作的電流，由于北美（UL，CSA）標準與歐洲（IEC）標準對熔斷體設計觀點不一致，所以北美標準熔斷體在選擇熔斷體電流值時，要遵循下面公式：
熔斷體電流值 >= 線路正常工作電流 / 0.85 IEC標準熔斷體：熔斷體電流值> = 線路正常工作電流
E. 分斷能力:

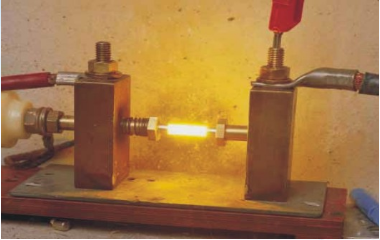

熔斷體在故障電流通過時會熔化斷開,切斷故障電流再流過，但是如果故障電流遠遠大于熔斷能夠承受的電壓和電流時，熔斷體自身會發生炸裂而危及周圍的環境或元器件。熔斷體自身能承受在額定電壓下的最大故障電流稱為熔斷體的分斷能力。熔斷體制造廠將標明熔斷體能承受的最大故障電流，用戶在選用熔斷體時應估算線路中可能出現的最大故障電流值，該故障電流必須小于熔斷體的分斷能力。
[page]
F. 環境溫度：
實驗室條件下的熔斷體是在23℃±2℃條件下工作的，由于熔斷體是發熱元件，周圍環境溫度將影響熔斷體的正常工作，若熔斷體要工作在不同溫度環境
G. 熔斷體熔化特性：
由于在線路中存在電感或電容，經常會出現線路開關機瞬間的浪涌電流，浪涌電流可能是正常工作電流7~10倍，脈寬及波形隨線路而變化，浪涌電流在電路每次開關機都會出現，需要選用 延時熔斷體，根據抗浪涌的程度不同就有中等延時（M），延時（T）及長延時（TT）區別，有時為了保護重要元器件，例如晶閘管、IC，希望一有故障電流熔斷體就迅速開斷，這時就應選擇快速（F）熔斷體或（FF）快快速熔斷體。
H. I2t value 焦耳積分∫I2t：
熔斷體的工作原理是電流通過熔絲發熱，熱能在發熱與散熱達不到平衡時會使熔體熔化斷開，熔斷體是遵循熱力學的Q=0.24l2Rt的公式，當公式中令R=1,0.24作為常數不計，Q=∫I2t，熔斷體制造廠能提供每個熔斷體的熱熔能力∫I2t它的物理概念是：當回路中裝上某一品種熔斷體，那么熔斷體就使得這個回路中允許通過的能量也就定了。它的單位是A2S，當電路中流過的電流超過這個能量，熔斷體就會切斷回路，阻止能量的通過。
I. 開關機壽命：

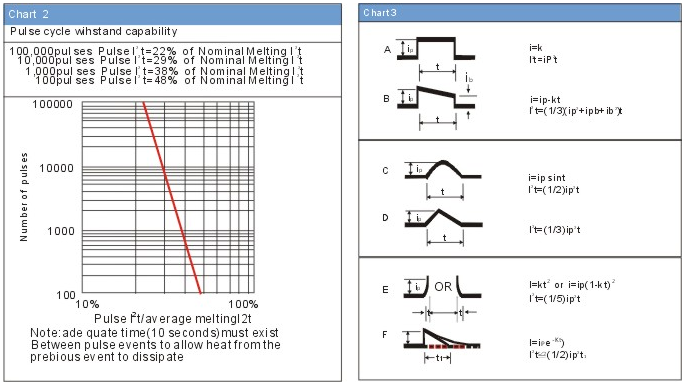

整機或設備在開關機時會在電路中出現浪涌，浪涌對熔斷體的工作壽命是有影響的，為了避免開關機使熔斷體過早損壞而影響整機或設備壽命，在選擇熔斷體額定電流時應遵循下表 (2)：

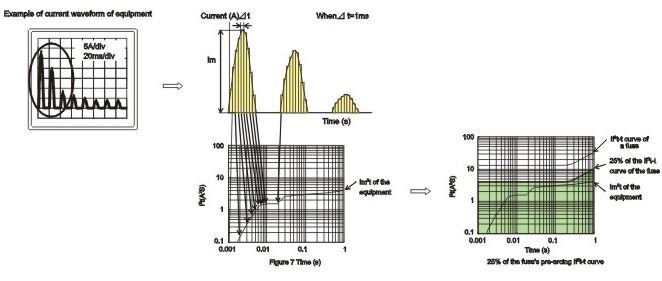

J. 浪涌電流的波形：
由于開關電源的出現，使得線路中的浪涌電流變得復雜，多變，不同的浪涌電流或工作電流波形產生的能量是不同的，電路設計者要了解回路中出現的浪涌電流或工作電流的波形，以適當?shù)剡x擇熔斷的工作電流。參照圖 (3)
