- 智能化的便攜式流感診斷系統
- 使用NI公司的CompactDAQ硬件系統
- LabVIEW軟件來創建小型熱循環儀
"利用NI公司的Compact DAQ硬件系統，以及用于控制和數據分析的LabVIEW圖形化系統設計軟件，我們創建了一個小型且便攜式的系統。"
Hsieh Tseng Ming James, Institute of Bioengineering and Nanotechnology, A-Star
The Challenge:
開發一個比傳統系統更加易于使用的，易于攜帶的，并且成本更低廉的小型熱循環儀。
The Solution:
使用NI公司的CompactDAQ硬件系統和LabVIEW軟件來創建小型熱循環儀，并且憑借USB接口的即插即用功能，以執行實時的聚合酶鏈反應。
聚合酶鏈反應（PCR）熱循環是進行分子診斷的黃金準則。然而，在應對流感大流行方面，全球所面臨的主要挑戰是只有專業人員才能進行有效的診斷測試。此外，商業上可用的熱循環儀也只能用于實驗室環境使用，因此，我們很難對其進行操作，要將商用熱循環儀的應用領域擴大到緊急情況下，以及公共檢測站，例如機場，其笨重且昂貴的特性無疑是一個障礙。因此，迫切需要我們開發一種便宜的，可攜帶的，且可任意使用的分子診斷工具。
為了提供靈活的，成本低廉的診斷系統，我們?cè)谛录悠律锕こ毯图{米技術研究所的研究小組開發了一個小型診斷系統，該診斷系統采用美國疾病控制和預防中心（CDC）所推薦的PCR技術來檢測傳染性急病。我們的系統從實時PCR到病毒基因目標鏈的檢測對整個診斷過程進行整合與自動化，以執行數據的分析。
通過使用NI 公司的CompactDAQ硬件系統，以及用于控制和數據分析的LabVIEW圖形化系統設計軟件作為我們的解決方案，我們創建了一個小型且便攜式的系統。該系統由一個較小的珀?duì)柼鳎囟妊b置），電源供應器（能量裝置），和具有USB接口即插即用功能的光檢測器（光學裝置）構成。
我們的熱循環儀是便攜式的，完全自動化的，且可用于在重要場合中大規模健康檢查的情況下使用，例如在機場檢查站控制傳染性疾病的傳播。系統自動化是可靠診斷的一個關鍵優勢，因?yàn)榱鞲写罅餍锌赡軙?huì)在偏遠地區發生，那里可能沒有受過專業訓練的人員處理試驗樣品。此外，系統自動化的實現大大降低了人力和培訓費用。

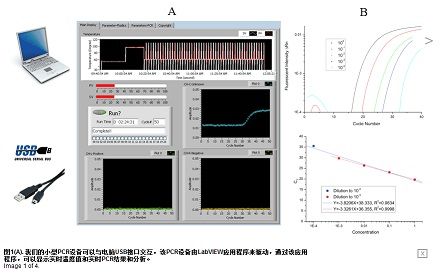

利用該系統同時運行包含預加載PCR反應物的三個聚合物，從抽樣到結果所花費時間不到一小時，并且允許采用大量生物的多樣性。利用熱敏電阻的實時溫度反饋，一個內部比例積分微分(PID)芯片來處理溫度控制。該控制器由一個補償器，輸出裝置和傳感器反饋信號組成，反饋信號對于控制加熱器輸出功率，以及保持溫度是很必要的。使用LabVIEW軟件，我們對圖形用戶接口進行編程，以顯示實時溫度，設置溫度，并且顯示來自三個通道的實時PCR結果 (如圖1A所示)。
整個集成系統的配置包括執行PCR系統運行和反應的循環溫控系統、固定安裝的三個藍色LED光源、排布于LED至光電倍增管(PMT)光路之間用于實時光學探測的相關透鏡和濾波器。系統中包括一組銅制或黃銅制的加熱室，與放置樣本的聚合體反應室集成在一起。
LabVIEW是系統構架的核心，中心處理器單元的設計專門針對執行由LabVIEW預編寫的指令，可用于控制系統啟動和健康檢查、PCR運行的熱量循環控制、和多路復用熒光信號的光學檢測。
[page]
在PCR處理的循環溫控過程中，系統于退火循環的最后一秒進行光學檢測。三個LED同時由來自NI 9265模擬輸出模塊的電流驅動依次點亮，每個LED持續發光200 ms，在下一個LED燈點亮前熄滅當前LED燈。
特殊設計的裝置用于聚焦和引導LED光路傳輸。光在照射到放置DNA樣本的反應室之前要先通過一個濾波器。光線在到達PMT之前還需通過一系列透鏡和濾波器，最后由NI 9206模擬輸入模塊讀出該信號。

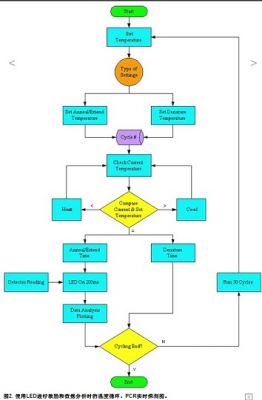

我們使用LabVIEW來進行信號處理以獲取數據集的均值，來自PMT的信號被放大并處理。之后將向用戶顯示數據，并通過主用戶菜單將該數據連續更新于三個獨立的曲線圖中(見圖2)。
穩定性和重用性
在分子診斷中，PCR是一種將特定DNA片段放大至分子級別的常用方法。在實現過程中，需要在94 °C下進行40至50次循環的熱變，在60 °C下進行退火，在60 °C下進行延伸。整個過程的關鍵點在于精確的溫度控制，保持2 °C/s的溫度上升率，以避免產生或放大錯誤的DNA序列?！?br />
我們使用LabVIEW來控制獨立的高端和低端參考輸出通道，并采用一塊由高速金屬氧化物半導體場效應晶體管(MOSFET)組成的電路，設計并制造了片上加熱方案，實現了PWM實時控制。溫度測量顯示，我們獲得的加溫和冷卻率分別為2.5 °C/s和2.2 °C/s。對于每一路的溫度設置，過沖小于1 °C，并且穩定性保持在±0.1 °C。
結果與結論
我們使用1至104的TaqMan探針，通過連續稀釋的甘油醛-3-磷酸脫氫酶(GAPDH)互補DNA(cDNA) 來確認PCR的實時探測性能。結果證實，從Ct曲線中確定的敏感度與市場上的實時熱循環儀(圖1B)性能相當。

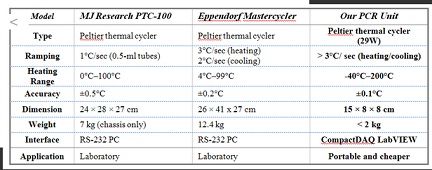

與市面上其它的熱循環儀相比，我們的系統更緊湊、便攜性更高，且恒溫性更好(表1)。系統的便攜性使其在大范圍流感爆發的早期發揮更大的作用。同時，該診斷系統非常適合在門診、急診室、公共檢查站點等地使用。此外，由于其便攜性好、價格低、體積小、且使用方便等特點，該熱循環儀在食品安全方面具有潛在的優勢。
