【導讀】由于新能源車的普及以及電氣架構的發展，對座椅控制器的需求也變得有所不同。比如PWM調速控制電機替代繼電器控制。個性化座椅，座艙的舒適性，電磁干擾，域控制器集成，電機數量改變。基于旗芯微車用MCU FC4150開發的汽車座椅控制器方案就能夠應對如上所述的各種挑戰。
掃碼可申請免費樣片以及獲取產品技術規格書

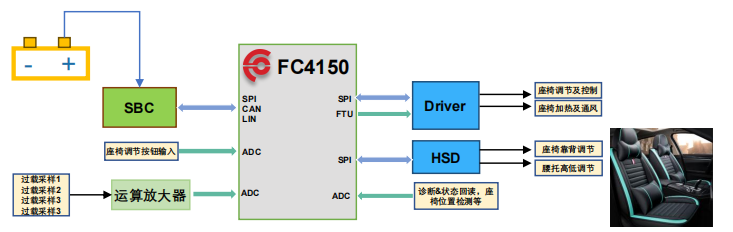

方案核心硬件設計
1. 核心控制單元：旗芯微 MCU FC4150 擁有強大的運算能力與豐富外設接口，能夠精準發送電機驅動指令，快速采集和分析各類傳感器數據，為座椅控制提供核心決策支持。
2. 電源管理：瓴芯 LDO LN20542 把汽車電源轉化為穩定、低噪的直流電壓，確保系統在不同工況下都能穩定運行，為整個控制器提供可靠的電力基礎。
3. 通信模塊：川土微 CAN 收發器 CA-IF1042 嚴格遵循 CAN 通信協議，實現控制器與汽車其他電子控制單元（ECU）之間的高速、可靠數據交互，及時接收整車控制指令并反饋座椅狀態信息。
4. 電機驅動電路：拓爾微全橋柵極驅動器 TMI8723 接收旗芯微 MCU FC4150 發出的 PWM 信號，并進行信號放大。而瑤芯微 MOS AK2G4N058GM 作為功率開關器件，配合 TMI8723，能夠高效地驅動座椅電機，實現電機的正反轉、速度精確調節以及精準位置控制。同時，搭配合適的功率器件和保護電路，保障電機驅動的穩定性與安全性，降低能量損耗，提升系統效率。
該方案主要由傳感、電機、通訊電路、電源等部分組成，主控采用極海G32A1445汽車通用MCU，通過芯片內置的EEPROM來存儲座椅記憶數據，并提供一鍵恢復座椅調節功能；G32A1445接收傳感器數據，精準調控電機，驅動通風風扇、腰枕、頭枕和靠背等，以優化座椅舒適度，并實現開關加熱功能，進一步提升駕駛體驗。同時，該方案支持實時監控電源功能，通過算法標定電機轉動扭矩，實現過流保護、防止堵轉異常等，確保整機系統穩定可靠。

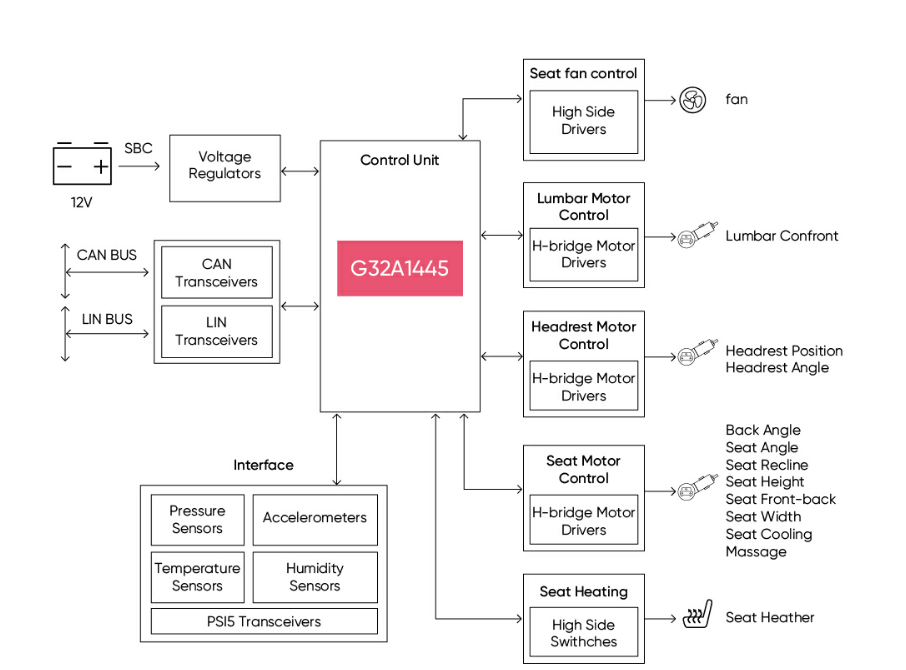

G32A1445座椅控制器應用方案實現框圖 G32A1445座椅控制器應用方案特點 ■ 基于G32A1445汽車通用MCU設計 ■ 支持電動座椅多向調節與控制 ■ 實現座椅位置記憶、按摩、腰部支撐調節、安全提示等多種功能 ■ 集成豐富外設接口，滿足外圍設計的高效交互需求 ■ 支持壓力、加速計、溫度傳感器等多通道傳感器信息采集，優化駕駛體驗 ■ 滿足與汽車CAN/LIN總線系統進行交互通信，實現車身控制、儀表通信、監控以及標定等操作要求
