1、物理模型



1.1 差分互連結構



在高速信號傳輸中，差分信號因具有減小軌道塌陷和電磁干擾、提高增益、消除共模噪聲和開關噪聲干擾等優點而被廣泛使用。高速差分信號通過IC封裝到達PCB板各層進行傳播，為了實現BGA封裝基板與PCB各層的電氣連接，由水平差分線和垂直差分過孔共同構成了差分互連結構，如圖1所示。

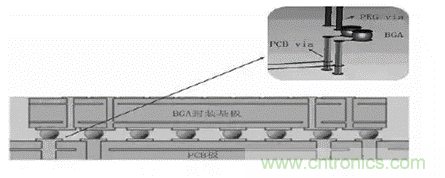

圖1 BGA封裝與PCB板垂直互連結構



1.2 仿真環境及參數設置



本文采用的仿真環境為全波電磁場仿真軟件CST微波工作室，集時頻域算法為一體，含多個全波及高頻算法，可仿真任意結構、任意材料下的S 參數，并可以與電路設計軟件聯合仿真。



幾種優化方案均由CST微波工作室建立三維物理模型，PCB 的層疊結構如圖2 所示，PCB板共12層，第1，3，5，8，10，12層為信號層（走線層），第2，4，6，7，9，11 層為電源或地層。板厚為97.6 mil，板材介電常數3.8，損耗正切0.012。



0.8 mm間距BGA扇出過孔間距為31.4 mil，過孔孔徑8 mil，線寬/線距5 mil，差分走線在第10層。

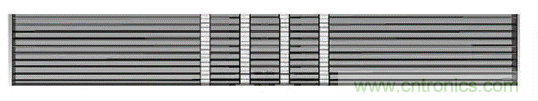

圖2 PCB板層疊結構剖面圖



2、優化與設計



從四個方面進行設計優化，以改善高速差分信號的傳輸性能及信號間串?dāng)_。分別為差分布線方式，信號分布方式，信號孔/地孔比，布線層選擇與過孔殘樁。CST仿真的結果以S 參數的形式體現，仿真頻率達40 GHz，在時域和頻域同時驗證所述優化方法的有效性。



2.1 布線方式



差分信號從過孔引出時，不同的布線方式會對差分信號的傳輸特性有很大的影響，如果傳輸線不能等長等距，就會引起信號失真，產生共模噪聲。



如圖3所示，信號從過孔引出時分別采取三種布線方式，0°，90°轉角，45°轉角，每對差分過孔周圍有兩個隔離地孔。布線在PCB板第10層。

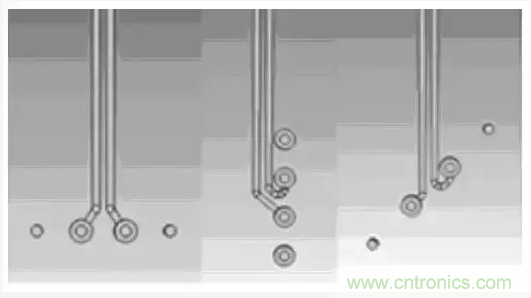

圖3 三種差分線引出方式



圖4是以上三種不同布線方式的插入損耗。顯然，種水平對稱的方式傳輸性能。差分信號重要的就是等長等距，等長的目的是要確保時序的準確與對稱性，兩條傳輸線上的任何時延差或錯位，都會導致差分信號失真，并使部分差分信號變成共模信號，產生電磁干擾。



等距的目的是保持差分阻抗的一致性。45°和90°轉角在布線時都無法做到的等長等距，產生相位差和共模噪聲。



圖4 不同布線方式下差分對的插入損耗



圖5和圖6分別從頻域和時域展示了三種布線方式所產生的共模噪聲。不論是45°轉角還是90°轉角，產生的共模噪聲都比0°高得多，而45°轉角布線要略優于90°轉角。

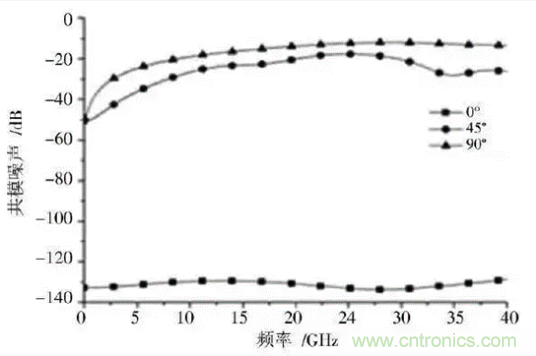

圖5 不同布線方式下共模噪聲頻域比較

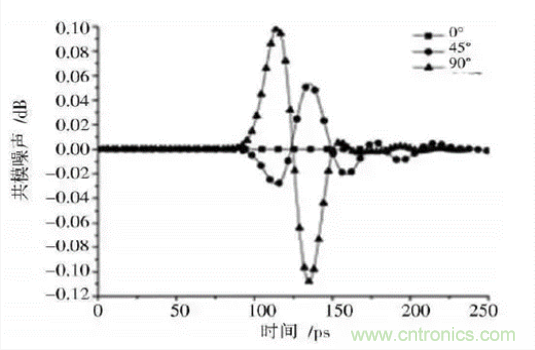

圖6 不同布線方式下共模噪聲時域比較



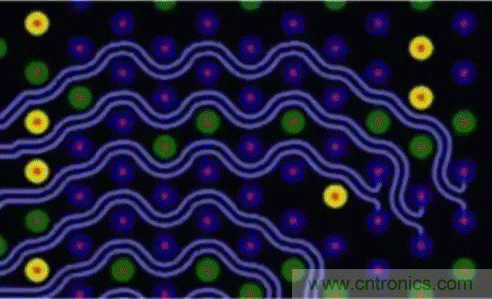

根據經驗法則，為了把錯位維持在信號上升邊10%以內，要求兩線長度匹配至上升邊空間延伸的10%以內。這種情況下，對走線總長度的匹配要求如下：



ΔL =0.1×RT×v



式中：ΔL 表示為錯位維持在上升邊的10%以內，兩條走線之間的長度偏差；RT表示信號的上升邊；v 表示差分信號的傳播速度。如果信號的傳播速度大致為6 in/ns，上升邊為100 ps，那么兩條走線的長度應匹配至其偏差小于60 mil。



由于高速信號上升時間越來越短，留給緣于走線長度偏差的錯位預算在不斷變小，使得走線長度之間的匹配顯得愈加重要。



因此在實際應用中，應盡量采用0°這樣水平對稱的方式布線，來達到等長等距的目的。



2.2 信號分布方式



BGA封裝管腳在扇出時通過過孔連接至PCB板其他各層，幾十對差分對同時高密度、長線并行，相鄰的傳輸線由于電場和磁場的作用（耦合電容/耦合電感），一對差分線傳輸?shù)男盘?hào)會對相鄰的傳輸線產生串?dāng)_[9]。



由于BGA焊點的排列是固定的，因此焊盤和過孔的位置取決于焊點的分布，合理的BGA管腳信號布局可以改善差分對之間的串?dāng)_。不同信號分布方式見圖7。

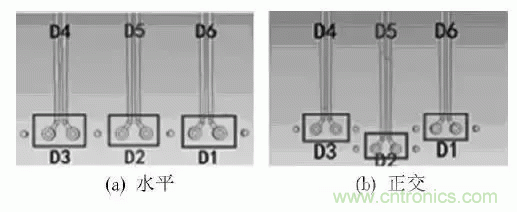

圖7 不同信號分布方式



如圖7所示的兩種布局方式：3對信號橫向水平布置；3對信號正交布置。



每對信號周圍各有兩個隔離地孔。中間為受擾線，兩邊為干擾線，根據走線將3對差分對定義成6個差分端口，D1~D3為BGA扇出端，通過觀察D4，D6端口對D2端口的遠端串?dāng)_來分析相鄰?fù)ǖ赖拇當_情況，由于兩邊對稱，只需觀察D4端口對D2端口的串?dāng)_。差分對遠端串?dāng)_比較如圖8所示。

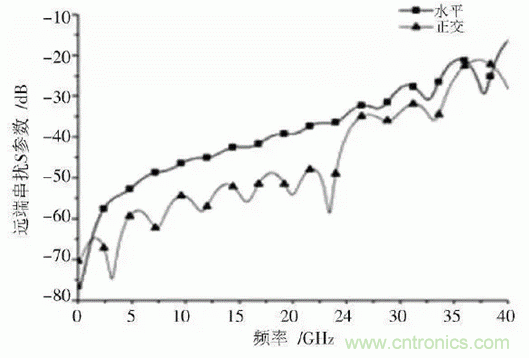

圖8 不同信號分布方式下差分對遠端串?dāng)_比較



由圖8所示的結果可以看到，信號正交布局時，由于孔？孔之間距離增大，孔?孔耦合減小，從端口D4到端口D2的遠端串?dāng)_低于水平布局時的遠端串?dāng)_。



由表1可知，優化后的遠端串?dāng)_比原設計在大于5 GHz頻帶內有5～15 dB的改善。圖9從時域也驗證了正交布局的優越性。優化后的設計瞬態峰值噪聲比原設計降低了10 mV，如表1所示。

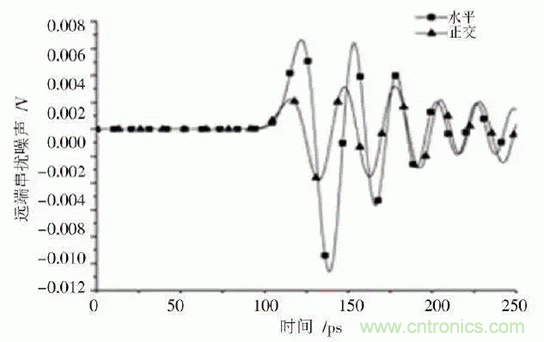

圖9 不同信號分布方式下差分對遠端串?dāng)_時域響應比較

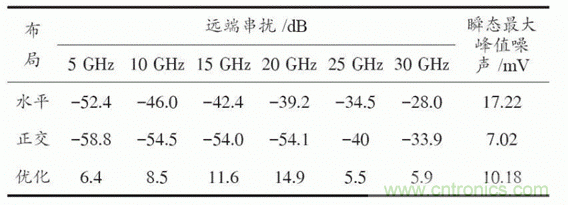

表1 遠端串?dāng)_比較



2.3 信號孔/地孔數量比



由于在設計中BGA焊點的間距是固定的，一味增加信號之間的距離來降低串?dāng)_不太可能，簡單的方法就是在重要信號孔周圍增加地孔隔離。



以下四種方案信號孔/地孔(S G) 比分別為1∶1，1∶2，1∶3，1∶4，信號布局方式采取第2.2節中正交布局方式，如圖10所示。



圖10 不同S G 比信號布局



四種方案遠端串?dāng)_比較如圖11所示，S G 比為1∶2時，差分信號的遠端串?dāng)_要比1∶1時有很大改善。由表2可知，在5~30 GHz頻段，S G 比1∶2比1∶1遠端串?dāng)_降低了8~17 dB。



在重要信號孔周圍增加地孔隔離，能夠縮短地回流路徑、降低信號過孔的電感不連續性，因此可以在一定程度上改善串?dāng)_，但是很快就會飽和，S G 比1∶4與1∶3時差別已然不大，遠端串?dāng)_的改善很有限。



4種方案遠端串?dāng)_的時域仿真結果如圖12所示，可以得到與頻域同樣的分析結果。從時域結果可得到4種方案的瞬態峰值噪聲，S G 比1∶1時高達22 mV，1∶2時則很快降低到6 mV，1∶3和1∶4時均在1.6 mV左右，相差不到0.03 mV，如表2所示。



圖11 四種方案遠端串?dāng)_比較



圖12 四種方案遠端串?dāng)_時域響應比較

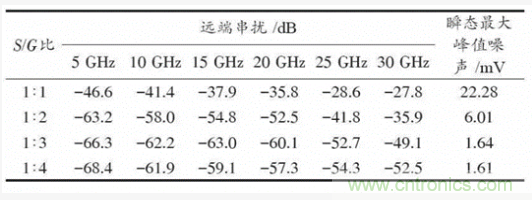

表2 遠端串?dāng)_比較



由于BGA封裝引腳數量有限，并不能無上限地增加地孔數量。在串?dāng)_影響和引腳數量的權衡之下，20 GHz以內S G 比1∶2與1∶3區別不大，選擇1∶2即可。20 GHz以上時，S G 比1∶3要明顯優于1∶2。



2.4 布線層選擇與過孔Stub的影響



在重要信號孔周圍增加地孔隔離是降低串?dāng)_簡單的方法，但是很快就飽和了，而且這樣很難達到一個理想的屏蔽。



在封裝與PCB互連區域，高速差分對之間除了孔的耦合，線耦合也都是引起串?dāng)_的重要因素。此刻，除了考慮之前的三個方面影響，還應分析和研究布線層以及過孔殘樁對串?dāng)_的影響。



圖13的情況，三個差分對分別布在不同層且具有不同過孔Stub長度，信號正交布局，每對差分過孔周圍設置6個隔離地孔。圖13（a）中3個差分對都布在PCB第10層，靠近底層。圖13（b）中兩側的干擾線從第10層移到第3層，且將長Stub背鉆59.1 mil。



這樣兩邊干擾信號與中間受擾信號之間孔耦合的垂直長度顯著減少。圖13（c）與圖13（b）恰好相反，中間的受擾線布在第3層并且背鉆，兩邊干擾線布在第10 層。圖13（d）中間受擾線布在第10層，兩邊干擾線布在第3層且保留長Stub。



遠端串?dāng)_的頻域比較如圖14 所示，與方案相比，方案減小了兩邊干擾信號過孔的垂直長度，孔耦合減少，而且3對差分線不在同一層，線?線之間耦合也減小了，串?dāng)_會有很大改善。



由表3 可知，在5~30 GHz頻帶內，方案比方案遠端串?dāng)_改善了4~12 dB。方案與的區別在于有多余的孔線耦合，（c）中受擾線放在第3層且背鉆，干擾線放在第10層，雖然孔耦合也可以減小，但是兩邊長長的干擾信號孔會對中間差分線產生線干擾。



而方案中，由于干擾信號孔背鉆，受擾信號在經過時，并沒有長Stub對差分線的干擾。由此，方案的串?dāng)_是的。如果沒有背鉆，如方案，雖然三對信號差分線不在同一層，但長長的Stub不僅會影響阻抗的連續性，使自身差分信號產生諧振，還會增大相鄰差分信號之間的串?dāng)_，甚至都不如方案將信號都布置在靠近底層。

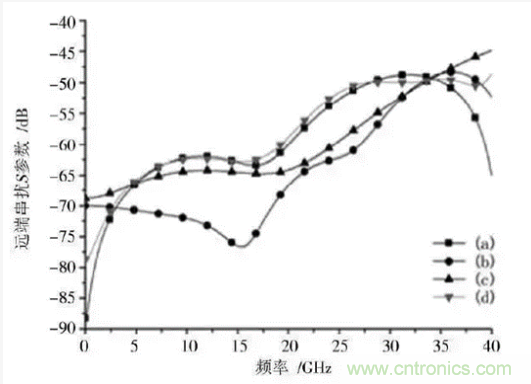

圖14 四種方案遠端串?dāng)_比較



從時域仿真結果中可以得到與頻域同樣的分析結果，如圖15所示。由表3可知，四種方案的瞬態峰值噪聲，方案，方案。因此，在今后的設計中，為避免過孔長Stub對信號的干擾，差分線應盡量靠近PCB板底層布線，多走內部帶狀線。



幾對并行的差分信號可分別布置在不同信號層以降低串?dāng)_，但要注意布在淺層的信號過孔一定要背鉆。

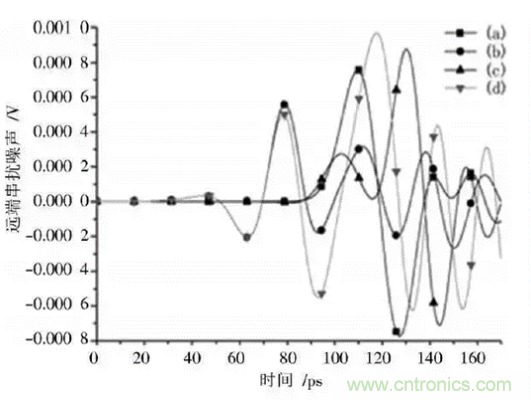

圖15 四種方案遠端串?dāng)_時域響應比較

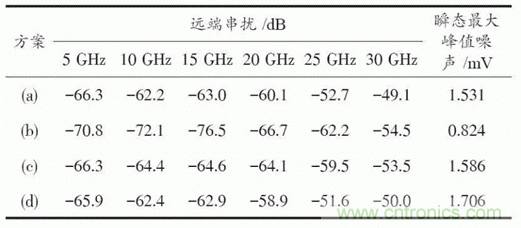

表3 遠端串?dāng)_比較



3、實驗結果比較與分析



通過對以上仿真結果進行比較與分析，可以得到如下設計和優化建議：



（1）差分信號從過孔引出時，為滿足等長等距的要求，應盡量采用水平對稱的布線方式，以達到的傳輸性能和的共模噪聲。如果布線時無法做到的水平對稱，45°轉角布線要優于90°轉角布線。



（2）BGA封裝信號引腳布局采用正交方式，可充分降低差分對之間串?dāng)_的影響。與水平布局相比，正交布局在5~30 GHz頻帶內串?dāng)_有5～15 dB的改善。



（3）在重要信號孔周圍增加地孔隔離，可以在一定程度上改善串?dāng)_，但是很快就會飽和，由仿真結果可知：20 GHz以內給每一對信號孔周圍布置4個地孔，就可以很好的降低差分信號間的串?dāng)_，滿足信號完整性要求。20 GHz以上時，可在某些高速信號周圍布置6個隔離地孔，以改善信號之間的串?dāng)_。



（4）在選擇布線層時，為避免過孔長Stub對信號的干擾，差分線應盡量靠近PCB板底層布線，走內部帶狀線。如果很多對差分對并行傳輸，幾對差分信號可分別布置在不同信號層以降低串?dāng)_，但要注意布在淺層的差分信號過孔一定要背鉆。



4、結論



本文通過對高速BGA封裝與PCB差分互連結構的優化設計，利用CST全波電磁場仿真軟件進行3D建模，分別研究了差分布線方式、信號布局方式、信號孔/地孔比、布線層與過孔殘樁這四個方面對高速差分信號傳輸性能和串?dāng)_的具體影響。



時頻域仿真結果表明，所述優化方法能夠有效改善高速差分信號傳輸性能，減小差分信號間串?dāng)_，實現更好的信號隔離。



為保證高速信號傳輸系統的信號完整性提供了重要依據，對于高速PCB設計具有一定的指導意義。
