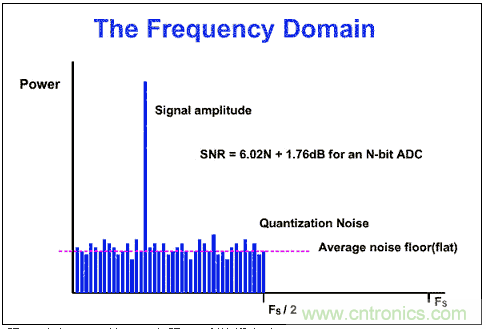

如果我們將基頻幅值除以所有噪聲頻率的 RMS 和，則得到信噪比(SNR)。對于 N 位的 ADC，SNR = 6.02N + 1.76dB。為提高傳統 ADC 的 SNR(并進而提高信號復現的精度)，就必須提高位數。



仍以上例為例，但將采樣頻率提高，采用過采樣因子 k，達到 kFs(圖 2)。FFT 分析結果表明噪底降低。SNR 與之前相同，但噪聲能量已經分散至較寬的頻率范圍。Σ-Δ轉換器利用這一原理，在 1 位 ADC 之后增加了數字濾波器(圖 3)。由于大多數噪聲被數字濾波器濾除，所以 RMS 噪聲較低。這種方法使得Σ-Δ轉換器以較低分辨率的 ADC 實現較寬動態范圍。

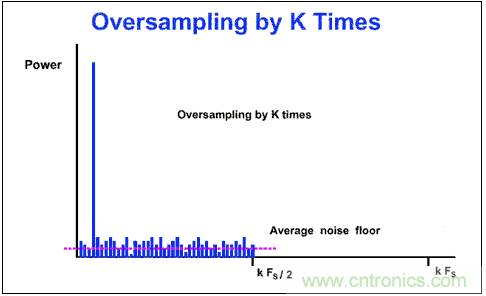

圖 2. 多位 ADC 的 FFT 譜圖，采樣頻率為 kFS。

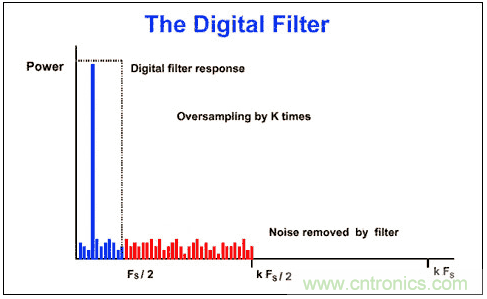

圖 3. 數字濾波對噪聲帶寬的作用



SNR 改善僅僅受益于過采樣和濾波嗎？注意，1 位 ADC 的 SNR 為 7.78dB (6.02 + 1.76)。過采樣因子每提高 4，SNR 增大 6dB，每提高 6dB 則相當于增加 1 位。如果 1 位 ADC 的過采樣為 24 倍，則達到 4 位的分辨率；那么為了實現 16 位的分辨率就必須采用過采樣因子 415，這很不現實。但是，Σ-Δ轉換器利用噪聲整形技術克服了這一限制，實現每 4 倍過采樣得到的增益超過 6dB。



噪聲整形

為理解噪聲整形，我們首先看看一階Σ-Δ調制器的方框圖(圖 4)，其中包括差分放大器、積分器和比較器，以及包含 1 位 DAC 的反饋環路。(該 DAC 為簡單開關，將差分放大器的負輸入連接至正或負基準電壓)。反饋 DAC 的目的是將積分器的平均輸出維持在接近比較器的基準電平。

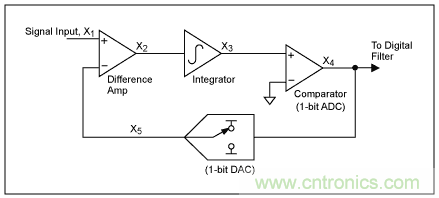

圖 4. Σ-Δ調制器方框圖。



調制器輸出端“1”的密度與輸入信號成比例。輸入增大時，比較器產生大量“1”；輸入減小時則相反。通過對誤差電壓求和，積分器對于輸入信號為低通濾波器，對于量化噪聲為高通濾波器。所以，大多數量化噪聲被搬移至較高頻率(圖 5)。過采樣不僅改變總噪聲功率，而且改變了其分布。

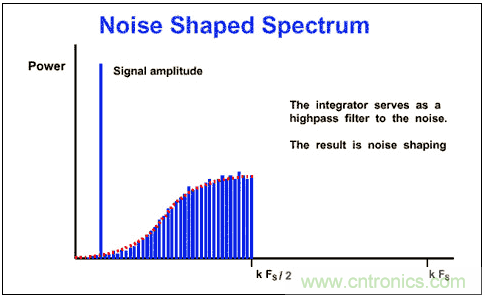

圖 5. Σ-Δ調制器中積分器的作用。



如果我們?cè)谠肼曊?Sigma;-Δ調制器上增加一個數字濾波器，則能夠?yàn)V除比簡單過采樣更多的噪聲(圖 6)。采樣率每增加一倍，這種調制器(1 階)提供 9dB 的 SNR 改善。對于更高階的量化，我們可在Σ-Δ調制器中包含多級積分和求和。例如，圖 7 所示的 2 階Σ-Δ調制器，采樣率每增加一倍，提供 15dB 的 SNR 改善。圖 8 所示為Σ-Δ調制器階數與達到特定 SNR 所需的過采樣之間的關系。

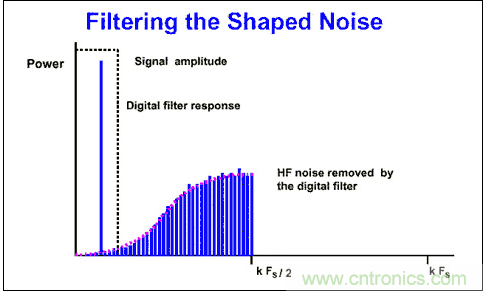

圖 6. 數字濾波器對整形噪聲的作用。

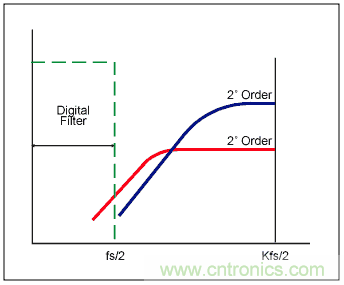

圖 7. 利用多級積分和求和實現較高階的量化噪聲。

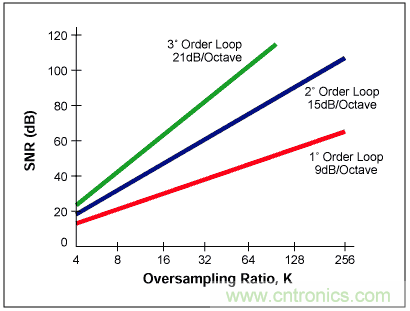

圖 8. Σ-Δ調制器階數與達到特定 SNR 所需的過采樣之間的關系。



數字和抽樣濾波器

Σ-Δ調制器的輸出為 1 位數據流，采樣率可達到兆赫茲范圍。數字和抽樣濾波器(圖 9)的目的是從該數據流中析取信息，將數據率降低為更有用的值。在Σ-Δ ADC 中，數字濾波器對 1 位數據流進行平均，提高 ADC 分辨率，并濾除帶外量化噪聲。它決定了信號帶寬、建立時間和阻帶抑制。

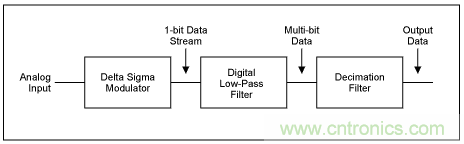

圖 9. Σ-Δ調制器的數字側。



Σ-Δ轉換器中，廣泛用于執行低通功能的濾波器結構為 Sinc³型(圖 10)。該濾波器的主要優點是其陷波響應，(例如)設置為電網頻率時可抑制該頻率。陷波位置與輸出數據率(1/ 數據字周期)直接相關。SINC³濾波器的建立時間為三個數據字周期。對于 60Hz 陷波(60Hz 數據率)，建立時間為 3/60Hz = 50ms。對于要求較低分辨率和較快建立時間的應用，可考慮 MAX1400 家族 ADC，可選擇濾波器類型(SINC¹或 SINC³)。

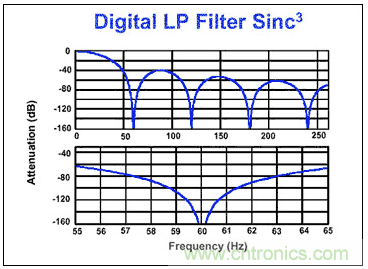

圖 10. Sinc³濾波器的低通函數。



SINC¹濾波器的建立時間為一個數據字。在上例中，1/60Hz = 16.7ms。由于數字輸出濾波器降低了帶寬，即使輸出數據率低于原始采樣率，也滿足奈奎斯特準則。為實現這一目的，可保留特定的輸入采樣，而丟棄其余采樣。該過程被稱為以因子 M(抽樣比)進行抽樣。如果輸出數據率高于信號帶寬的兩倍，M 可為任意整數值(圖 11)。如果輸入采樣頻率為 fs，則可將濾波器輸出數據率降低至 fs/M，不會損失信息。

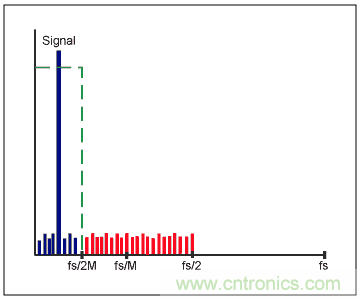

圖 11. 抽樣不會造成任何信息損失。



Maxim 的Σ-Δ ADC

新型高度集成Σ-Δ ADC 以最少數量的外部元件處理小信號。例如，MAX1402 芯片包括眾多功能，被作為片上系統(圖 12)。器件在工作模式下的靜態電流低至 250µA(關斷模式下為 2µA)，480sps 速率時的精度為 16 位，4800sps 速率時的精度為 12 位。

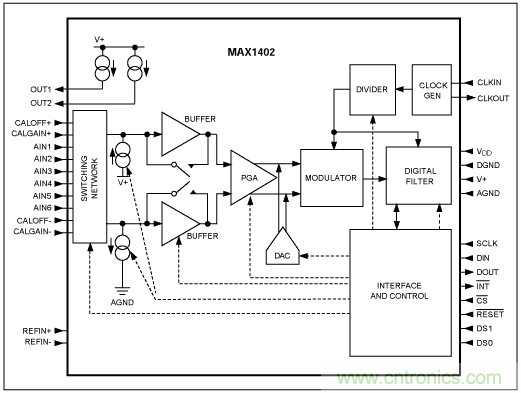

圖 12. MAX1402 方框圖。



MAX1402 信號鏈包括：靈活的輸入多路復用器(可設置為三路全差分信號或五路偽差分信號)、兩個斬波放大器、可編程 PGA(增益從 1 至 128)、用于消除系統失調的粗調 DAC、2 階Σ-Δ調制器。集成數字濾波器可配置為 SINC¹或 SINC³，對 1 位數據流進行濾波。通過 SPI/QSPI™兼容、3 線串行接口提供轉換結果。



芯片還包括兩路全差分輸入通道(用于校準失調和增益)、兩路匹配的 200µA 變送器激勵電流(適合 3 線和 4 線 RTD 應用)，以及兩路用于測試所選變送器完整性的微小電流源。器件可編程，通過串行接口訪問八個內部寄存器，以選擇工作模式。設置 SCAN 控制位置位時，使能芯片根據命令或連續讀取輸入通道；輸入通道用附加至每個轉換結果的 3 位“通道識別碼”表示。



圖 13 為正確的輸入電壓范圍，由 U/B-bar 位、Vref、PGA 和 DAC 設置決定。DAC 編碼為“0000”時，無失調。例如，Vref = 2.5V 時，將 DAC 設置為“1110”，PGA 設置為“000”，將 U/B-bar 位設置為“0”，可實現 0V 至 5V 滿幅范圍。

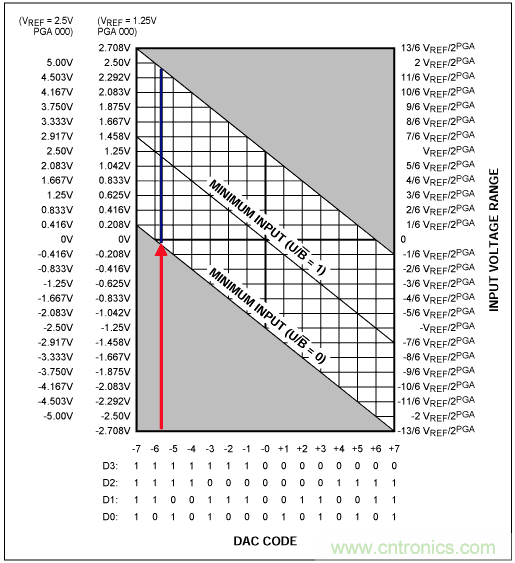

圖 13. MAX1402 輸入電壓范圍設置。



可利用兩路校準通道(CALOFF 和 CALGAIN)修正測量結果。為實現以上目的，將 CALOFF 輸入連接至地，將 CALGAIN 輸入連接至基準電壓。將這些通道的平均測量值用于以下插值公式：電壓 = [Vref × (編碼 -CALOFF 編碼)]/[(CALGAIN 編碼 -CALOFF 編碼) × PGA 增益]。



Σ-Δ ADC 的應用

帶冷端補償?shù)臒犭娕紲y(cè)量

為消除熱電偶引線拾取的噪聲，這種應用中的 MAX1402(圖 14)采用緩沖模式，允許前端具有較大去耦電容。該模式下，由于降低了可用的共模范圍，必須將 AIN2 輸入偏置在基準電壓(2.5V)。熱電偶測量帶來了熱電勢問題，熱電勢是由將熱電偶探頭連接至測量?jī)x器造成的。這就引入了溫度依賴性誤差，必須將其從溫度測量值中減去，以獲得高精度結果。

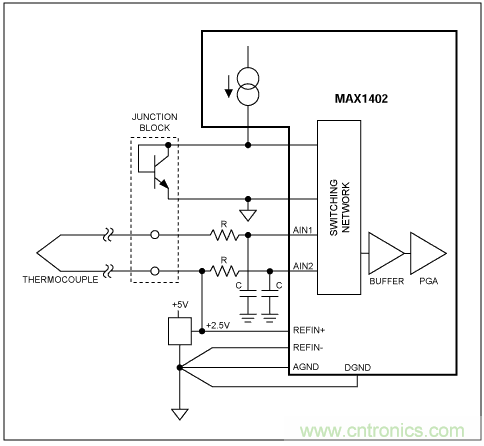

圖 14. 帶有冷端補償?shù)臒犭娕紲y(cè)量。



儀器測得的電壓可表示為α(T1-Tref)，其中α為熱電偶的塞貝克(Seebeck)常數，T1 為被測溫度，Tref 為結溫。為了補償塞貝克系數，可增加一部分二極管引起的溫度補償電壓(至熱電偶輸出)，或者可采集結溫并利用軟件計算補償值。在這種方式下，利用差分輸入通道 AIN3-AIN4 測量 pn 結的溫度，由 200µA 內部電流發生器進行偏置。



高精度熱電偶數據采集系統(DAS)

作為 MAX1402 的替代品，MAX11200/MAX11210 提供 24 位分辨率，支持高性能關鍵應用。圖 15 所示為高精度 DAS 的的簡化原理圖，采用 24 位Σ-Δ ADC MAX11200 評估板(EV)，支持熱電偶溫度測量。本例中，利用 R1 - PT1000 (PTS 1206，1000Ω)測量冷結的絕對溫度。該解決方案能夠以±0.30°C 或更高精度測量冷結溫度 1。

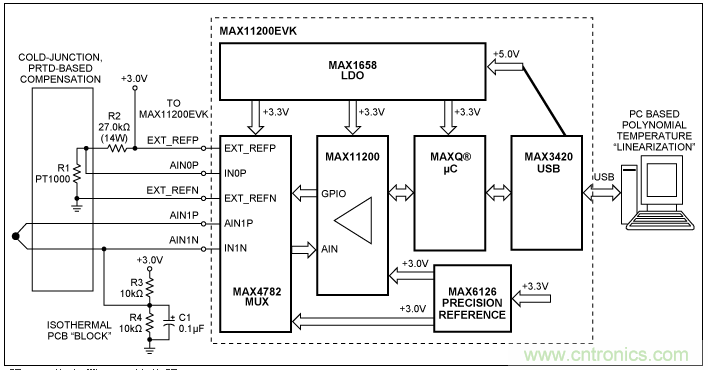

圖 15. 熱電偶 DAS 簡化圖。



MAX11200 的 GPIO 控制高精度多路復用器 MAX4782，選擇熱電偶或 PRTD R1 - PT1000。該方法可利用單個 ADC 實現熱電偶或 PRTD 的動態測量。該設計提高了系統精度，降低了校準要求。



3 線和 4 線 RTD 配置

由于鉑電阻溫度檢測器(RTD)具有優異的精度和可互換性，所以得到過程控制應用中關鍵溫度測量的青睞。鉑 PRTD100 在 0°C 時產生 100Ω電阻，在+266°C 時產生 200Ω。RTD 的靈敏度非常低(ΔR/ΔT = 100Ω/266°C)，激勵電流為 200µA 時，0°C 下產生 20mV 電壓，+266°C 下產生 40mV 電壓。MAX1402 的模擬輸入可直接處理這些信號電平。



線阻引起的誤差會影響測量精度。當 RTD 靠近轉換器時，您可使用傳統的 2 線配置；但當 RTD 位于遠端時，線阻疊加至 RTD 阻抗，引起較大的誤差。對于這種安裝類型，應采用 3 線和 4 線 RTD 配置。



兩路匹配的 200µA 電流源支持補償 3 線和 4 線 RTD 配置中的誤差。3 線配置下(圖 16)，這些電流源通過 RL1 和 RL2，確保 AIN1-AIN2 差分電壓不受線阻的影響。如果兩根線的材料相同、長度相等(RL1 = RL2)，電流源的溫度系數完美匹配(MAX1402 溫度系數為 5ppm/°C)，這種措施很有效。

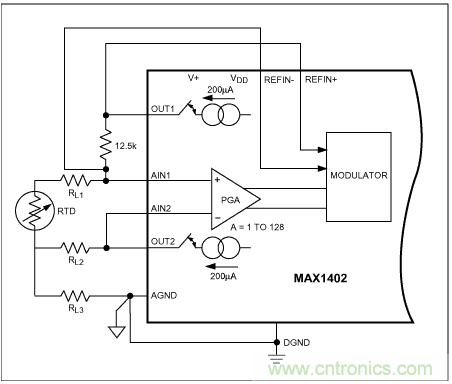

圖 16. 3 線 RTD 應用。



4 線配置中，連接至 AIN1 和 AIN2 的測量線中沒有電流通過，所以無線阻誤差(圖 17)。電流源 OUT1 為 RTD 提供激勵電流，電流源 OUT2 提供產生基準電壓所需的電流。比例測量配置確保基準電壓變動能夠補償 RTD 溫度系數誤差(RTD 電流源的溫漂引起)。

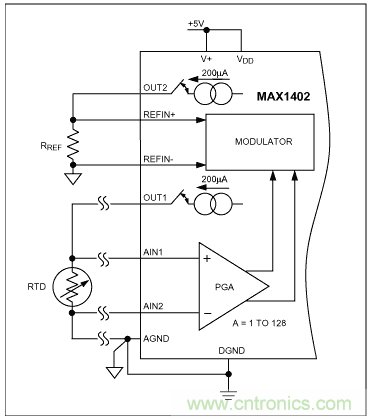

圖 17.4 線 RTD 應用。



鉑電阻溫度檢測器(PRTD)的高精度溫度數據采集系統

使用 MAX11200 的 DAS 提供精度非常高的 PRTD 測量系統，可用于支持較寬溫度范圍內不同電阻的 RTD。常見的 PRTD 電阻有 100Ω (PRTD100)、500Ω (PRTD500)和 1000Ω (PRTD1000)。表 1 所示為 PRTD100 和 PRTD1000 器件的差分電壓輸出范圍。右側的一組公式計算 MAX11200 ADC 的無噪聲編碼個數。



表 1. 圖 18 中 ADC 的溫度測量范圍





注意，PRTD 應用中輸出信號的總范圍為大約 82mV。MAX11200 具有極低的輸入?yún)⒖荚肼暎?0sps 時為 570nV，使應用的無噪聲分辨率在 210°C 量程時為 0.007°C。

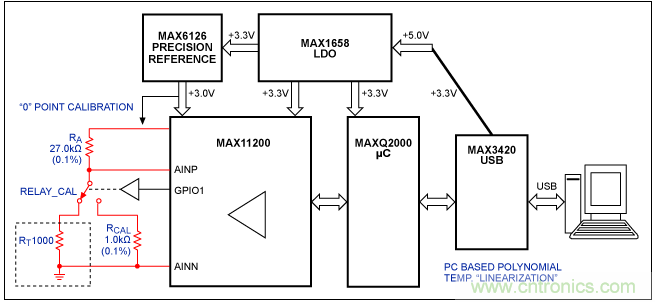

圖 18. 本文中用于測量的高精度數據采集系統(DAS)的方框圖?；?MAX11200 ADC (圖 3)的 DAS 包括提供簡單校準和計算產生的線性化。



如圖 18 所示，MAX11200 的 GPIO1 引腳設置為輸出，控制繼電器校準開關，同時選擇固定 RCAL 電阻或 PRTD。這種多功能性提高了系統精度，并減少了針對 RA 和 RT 初始值的計算。



智能 4-20mA 發送器

在舊式 4-20mA 發送器中，現場安裝的裝置檢測物理參數，例如壓力或溫度，并產生與被測變量成比例的電流(標準 4-20mA 范圍)。電流環路的優點：測量信號對噪聲不敏感，可由遠端供電。為滿足工業要求，人們開發了第二代 4-20mA 發送器(稱為“智能”發送器)，利用微處理器和數據轉換器遠端調理信號。



智能裝置可標準化增益和失調，并線性化傳感器，例如 RTD 和熱電偶：轉換為數字信號，利用µP 中的數學算法進行處理，再轉換回模擬信號，然后通過環路發送標準電流(圖 19)。第三代“智能和智慧”4-20mA 發送器增加了數字通信功能(至智能裝置)，與 4-20mA 信號共用雙絞線。該通信通道也允許傳輸控制和診斷信號。MAX1402 等低功耗器件比較適合，因?yàn)槠?250µA 供電電流可為其余發送器電路節省可觀的功率。

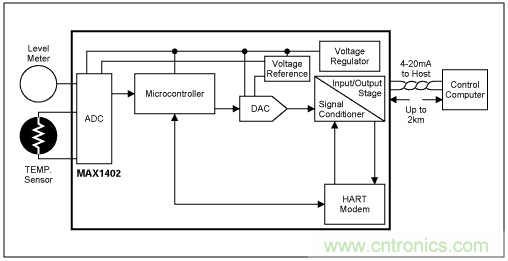

圖 19. 智能 4-20mA 發送器。



智能發送器的通信標準為 HART 協議。HART 協議基于 Bell 202 電話通信標準，采用頻移鍵控(FSK)原理。數字信號包括分別代表 1 和 0 的兩個頻率(1200Hz 和 2200Hz)。為實現模擬和數字同時通信，這些頻率的正弦波被疊加至直流模擬信號電纜(圖 20)。由于 FSK 信號的平均值總為零，所以不影響 4-20mA 模擬信號。數字通信信號的響應時間允許大約 2-3 次數據更新每秒，不中斷模擬信號。通信要求的最小環路阻抗為 23Ω。

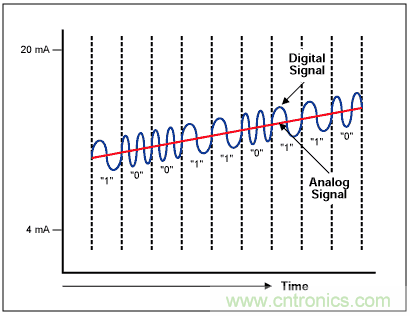

圖 20. 模擬和數字同時通信。



總結

高度集成調理系統出現之前，采用多片獨立的信號調理和處理芯片實現過程控制。作為替代方法，Σ-Δ方案解決了最關鍵應用的性能要求，同時將電路板空間和電源要求(許多應用僅要求 3V 或 5V 單電源)降至最小。單電源工作尤其適合于電池供電的便攜式系統，元件數量較少也提高了系統可靠性。



參考 /b>

關于使用 PRTD 進行高精度溫度測量的更多詳細信息，請參見 Maxim 的應用筆記 4875《高精度溫度測量帶動鉑電阻溫度監測器(PRTD)和高精度Σ-Δ ADC 應用》。
