其中VSW為總門極電壓擺幅，f為開關頻率，QGTOT為總門極電荷。雖然GaN門極具有有效的電容特性，但在門極的有效串聯電阻和驅動器中功率被耗散。因此，使電壓擺幅保持最小很重要，特別是在頻率很高的情況下。通常，對于GaN來說，QGTOT是幾nC，約是類似的硅MOSFET值的十分之一-這也是GaN能夠如此快速開關的原因之一。GaN器件是由電荷控制的，因此對于納秒開關具有納米庫侖門極電荷，峰值電流為放大器級，必須由驅動器提供，同時保持精確的電壓。



理論上，GaN器件在VGS = 0安全關斷，但在現實世界中，即使是最好的門極驅動器，直接施加到門極的電壓也不可能是0V。根據VOPP = -L di/dt (圖1)，在門極驅動回路共有的源引線中的任何串聯電感L都會對門極驅動器產生相反的電壓VOPP，這會導致高源di/dt的假開關。同樣的影響可能是由關態dv/dt迫使電流流過器件的“Miller”電容造成的，但對于GaN，這可忽略不計。一種解決方案是提供一個負門極關斷電壓，可能-2或-3V，但這使門極驅動電路復雜，為避免復雜，可通過謹慎布板和使用以‘開爾文連接’和具有最小封裝電感的器件如低高度、無鉛PQFN型封裝。

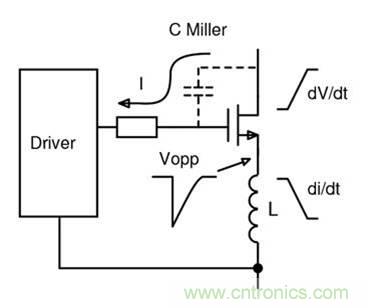

圖1：源極和門極驅動共有的電感會引起電壓瞬變



高邊門極驅動的挑戰



GaN器件不一定適合于所有的拓?fù)浣Y(jié)構，如大多數“單端”反激式和正激式?jīng)]有反向?qū)?，而且其高于硅MOSFET的額外成本超過了任何小的能效優勢。然而，“半橋”拓?fù)?如圖騰柱無橋PFC、LLC轉換器和有源鉗位反激-將自然成為GaN的根據地，無論是硬開關還是軟開關。這些拓?fù)涠加?ldquo;高邊”開關，其源是個開關節點，因此門極驅動被一個具有納秒級的高壓和高頻波形所抵消。門極驅動信號來源于參照系統地面的控制器，因此高邊驅動器必須將電平移位與適當?shù)哪蛪侯~定值(通常為450 V或更高)結合起來。它還需要一種為高邊驅動產生低壓電源軌的方法，通常采用由自舉二極管和電容組成的網絡，參照開關節點。開關波形應力為dV/dt，GaN可達100 V/ns以上。這導致位移電流流經驅動器到地面，可能導致串聯電阻和連接電感的瞬態電壓，可能損壞敏感的差分門極驅動電壓。因此，驅動器應具有較強的dV/dt抗擾度。



為了最大限度地防止災難性的“擊穿”和實現最佳能效，半橋高邊和低邊器件應保證無重疊被驅動，同時保持最少的死區時間。因此，高邊和低邊驅動應有控制非常好的、匹配的傳播延遲。



對于低邊，接地驅動器應直接在開關源進行開爾文連接，以避免共模電感。這可能是個問題，因?yàn)轵?qū)動器也有一個接地信號，這可能不是最好的連接。因此，低邊驅動器可能采用隔離或某種分離功率和信號的方法，具有一定程度的共模電壓容限。



GaN驅動器可能需要安全隔離



現在增強型GaN器件正受到極大的關注用于離線應用，這種應用要求設備及其驅動器至少有600 V的高壓額定值，但較低的電壓應用越來越普遍。如果驅動器輸入信號由控制器產生，可通過通信接口人工訪問連接，則驅動器將需要符合相關代碼的安全隔離。這可通過高速信號伽伐尼隔離器以適當?shù)慕^緣電壓實現。保持驅動器信號邊緣率和高低邊匹配成為這些布板的問題，雖然控制器電路常被允許‘primary-referenced’，但無論如何，在大多AC-DC轉換器中這是常態。



應用示例 – ‘有源鉗位反激’



這是個有源鉗位反激拓?fù)涞睦?圖2)，使用一個高邊開關將換流變壓器的漏感能量循環供應。與“緩沖”或硬齊納鉗位法相比，能效更高，EMI更好，漏波更干凈，電路應用功耗低，在45W到150 W之間，典型的應用包括支持USB PD的手機和膝上型計算機的旅行適配器，以及嵌入式電源。

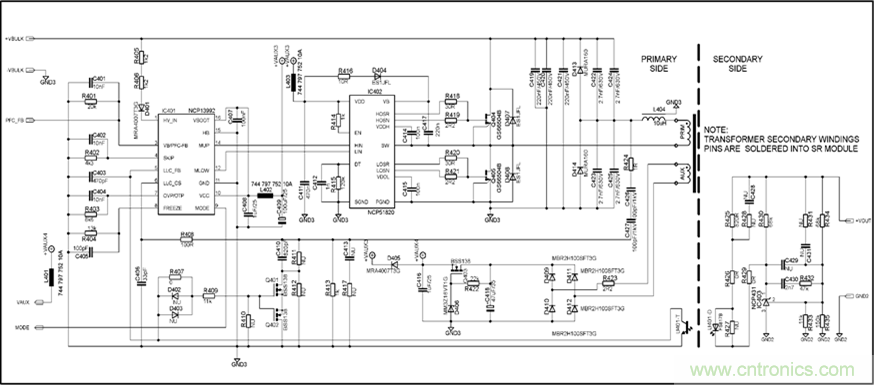

圖2：GaN有源鉗位反激轉換器概覽



圖2顯示安森美半導體的NCP51820專用GaN門極驅動器[1]及NCP1568[2]有源鉗位反激控制器 (細節省略)。該驅動器采用具有調節的+5.2V幅度的門極驅動器用于高邊和低邊最佳增強型GaN。其高邊共模電壓范圍-3.5V到+650V，低邊共模電壓范圍為-3.5至+3.5V，dv/dt抗擾度200 V/ns，采用了先進的結隔離技術。如果在低邊器件源極有一個電流檢測電阻器，低邊驅動電平移位使開爾文連接更容易。驅動波形的上升和下降時間為1ns，最大傳播延遲為50 ns，且高低邊提供獨立的源汲輸出，以定制門極驅動邊沿，達到最佳的EMI/能效折衷。在這種拓?fù)浣Y(jié)構中，高低邊驅動器不重疊，但具有不同的脈沖寬度，以實現由NCP1568器件控制的具漏極鉗位和零電壓開關的電源轉換/調節。



應用示例 – LLC轉換器



在功率大于150 W的情況下，諧振式LLC轉換器因能效高、開關電壓應力有限而常被使用。該轉換器的一個特點是驅動波形為50%的占空比，通過變頻調節。因此，控制死區時間以保證不發生重疊至關重要。圖3顯示了NCP13992高性能LLC控制器的典型架構。這種設計可以在500 kHz的開關頻率下工作，并且通常用于大功率游戲適配器和OLED電視、一體化電腦的嵌入式電源。

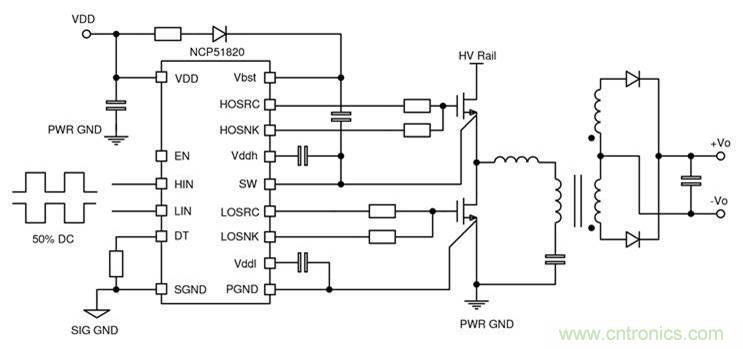

圖3：基于GaN的LLC轉換器概覽



所示的安森美半導體NCP51820驅動器確保門極驅動不重疊，但這可視拓?fù)湫枰?如電流饋電轉換器)而禁用。該器件還含一個使能輸入和全面的保護，防止電源欠壓和過溫。它采用PQFN、4×4mm 的15引線封裝，使短、低電感連接到GaN器件的門極。



布板考量



在所有應用中，布板是成功的關鍵。圖4顯示了一個采用安森美半導體的NCP51820的示例布板，微型化并匹配門驅動回路。GaN器件和驅動器被置于PCB同側，通過適當?shù)厥褂媒拥?返回面來避免大電流通孔。

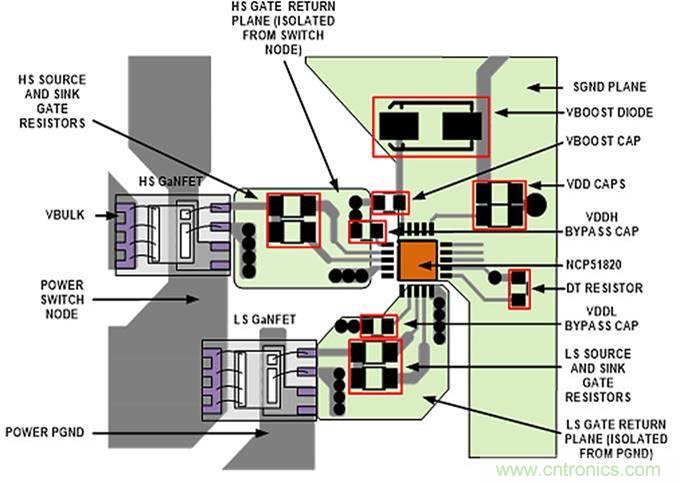

圖4：GaN門極驅動電路的好的布板



總結



對于GaN開關，需要仔細設計其門極驅動電路，以在實際應用中實現更高能效、功率密度及可靠性。此外，謹慎的布板，使用專用驅動器如安森美半導體的NCP51820，及針對高低邊驅動器的一系列特性，確保GaN器件以最佳性能工作。
