認清同軸、雙軸、三軸射頻電纜
發布時間:2019-09-12 責任編輯:xueqi
【導讀】在尋找射頻電纜或連接器時,你首先需要確定的是電纜。通常有3種類型的電纜,分別為同軸、雙軸和三軸電纜,每種類型都有差異和不同的尺寸。以下教大家怎么認清這三種電纜。

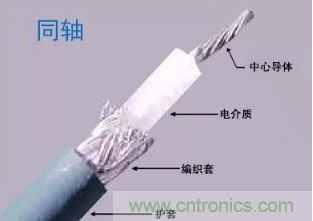

同軸電纜
主要用于傳輸射頻信號,應用領域包括:
通信
計算機本地接入網
視頻
無線通信
低電平射頻信號
電纜結構中包括兩個導體:
用于信號傳輸?shù)闹行膶?dǎo)體。
外屏蔽:接地,有時用于信號返回;EMI/RFI(電磁干擾/射頻干擾)保護
雙軸電纜
也稱為雙絞/屏蔽線和雙軸線,應用包括:
差分?jǐn)?shù)據傳輸:高/低信號——反轉圖像
非差分?jǐn)?shù)據傳輸:時鐘信號;信號返回;78-124歐姆阻抗;78歐姆初級
電纜結構中包括三個導體:
中心導體(通常為藍色)
中間接頭
外屏蔽:EMI/RFI保護

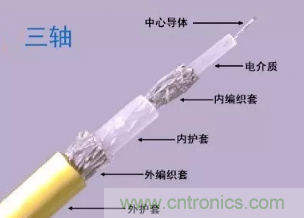

三軸電纜
稱為雙屏蔽同軸電纜,主要應用特性包括:
軍用艦載數據總線應用
視頻
低電流測試和測量
50-75歐姆
75歐姆初級
電纜結構中包括三個導體:
中心導體
內屏蔽
外屏蔽:EMI/RFI保護

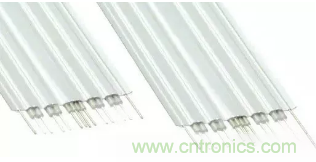

帶狀雙軸電纜
市場上還有一種產品叫做帶狀雙軸電纜,如3M的SL8800 系列, 但其應用與上述電纜有明顯差異。
該產品適用于各種高速(超過15Ghz)應用,包括總線接口和其他高帶寬多通道介質。該產品可以應用于連接器端接版本中,也可以直接焊接到電路板上,可以將其切割成定制長度,并且可以緊密折疊而不會造成任何明顯的信號衰減。
來源:Digi-Key
