也許您還記得幾年前的營銷活動中有這么一句話：“現在能聽到了嗎？” 今天設計的設備，從可穿戴設備到家庭輔助設備，都越來越多地被要求“聆聽”環境。設備采用合適的傳聲器能夠準確地捕捉幾乎任何聲音，而構建傳聲器時最常用的兩種技術是MEMS和駐極體電容技術。雖然這兩種技術的工作原理類似，但在很多用例中仍需在這兩者之中作出選擇?？紤]到這一點，我們將回顧MEMS和駐極體電容傳聲器的基本原理，比較兩種技術之間的區別，并概括每種解決方案的優勢。



MEMS傳聲器基本原理

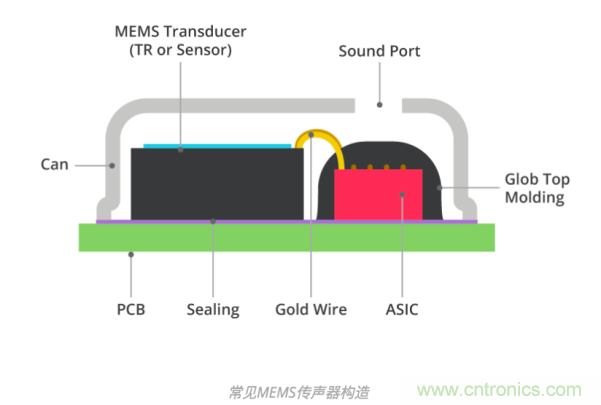

MEMS傳聲器采用置于印刷電路板（PCB）并以機蓋防護的MEMS（微機電系統）組件構建而成。在外殼上制作小孔，便于聲音進入傳聲器，孔位于頂蓋的叫作頂部端口型號，而孔位于PCB內部的叫作底部端口型號。MEMS組件設計通常會在半導體晶圓上構造機械振膜和安裝結構。

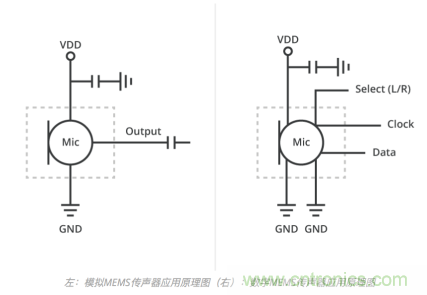

MEMS振膜形成一個電容器，而聲壓波則會引起振膜的運動。MEMS傳聲器通常含有另一個半導體晶圓，用作音頻前置放大器，將MEMS的變化電容轉換為電信號。如果用戶需要模擬輸出信號，可為其提供音頻前置放大器的輸出。如果用戶需要數字輸出信號，就在與音頻前置放大器所處的同一晶圓上加入模數轉換器（ADC）。MEMS傳聲器中數字編碼采用的通用格式是脈沖密度調制（PDM），可以只和一個時鐘和一條單獨的數據線通信。數據采用單比特編碼，從而簡化了接收器中數字信號的解碼。





駐極體電容傳聲器基本原理

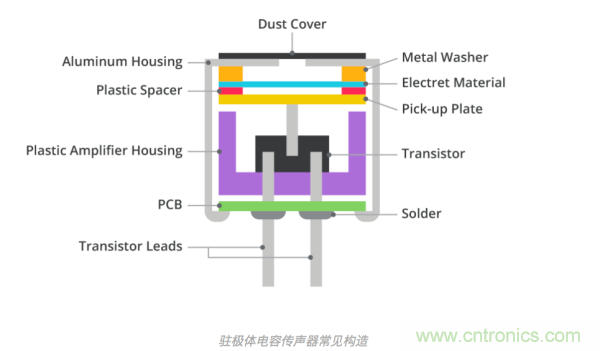

駐極體電容傳聲器 (ECM)的構造如下圖所示。





駐極體振膜（具有固定表面電荷的材料）靠近導電板隔開放置，并且和MEMS傳聲器相似，也會形成一個電容器，以氣隙作為電介質。通過電容器的電壓隨著電容值的變化而變化，而電容的變化是由移動駐極體振膜的聲壓波引起的，ΔV= Q /ΔC。電容器電壓變化由傳聲器外殼包覆的JFET進行放大和緩沖。JFET通常采用共源配置，而外部應用電路則采用外部負載電阻和隔直電容。





不同傳聲器技術的區別

在ECM和MEMS傳聲器之間進行選擇時需要考慮許多因素。MEMS傳聲器這種新技術擁有諸多優勢，因而市場份額持續快速增長。例如，空間受限的應用會發現MEMS傳聲器的小封裝尺寸具有吸引力，而由于MEMS傳聲器結構中兼具模擬和數字電路，所以能夠同時降低PCB面積和組件成本。模擬MEMS傳聲器的輸出阻抗相對較低，而數字MEMS傳聲器的輸出非常適合電噪聲環境中的應用。在高振動環境中使用MEMS傳聲器技術可以降低機械振動引起的有害噪聲水平。此外，采用半導體制造技術并且加入音頻前置放大器之后，使得制造具有緊密匹配和溫度穩定性能特征的MEMS傳聲器成為可能。在將MEMS傳聲器用于陣列應用時，這些要求嚴苛的性能特性尤其具有優勢。在產品制造過程中，MEMS傳聲器也可以通過拾取和放置機器進行輕松搬運，并且可以耐受回流焊接溫度曲線。



盡管MEMS傳聲器正在迅速普及，但仍存在優先選用駐極體電容傳聲器的應用。許多傳統設計都采用了ECM，因而如果項目是對現有設計的簡單升級，則最好繼續使用ECM?？梢赃x用引腳、電線、SMT、焊盤和彈簧觸點將ECM連接到應用電路，從而為工程師提供了額外的設計靈活性。如果需要防塵和防潮，則具有高異物防護（IP）等級的ECM產品由于自身物理尺寸較大，所以更容易被發現。對于需要不均勻空間靈敏度的項目，ECM產品具備固有的取向，可以是單向型也可以是噪聲消除型，而ECM的工作電壓范圍廣，所以對于具有松散調節電壓軌的產品而言，可能是首選解決方案。



為您的項目選擇合適的傳聲器技術

決定使用駐極體電容傳聲器還是MEMS傳聲器取決于您的項目要求。雖然MEMS傳聲器由于具有眾多內在優勢而持續普及，但由于ECM具有更廣泛的封裝和方向選擇，所以仍可用于各種應用。無論選擇哪種技術，CUI都會不斷開發和供應形形色色的傳聲器和產品，幫助您的項目“聆聽”需要聽到的聲音。
