當反向電壓增大到一定數值時，反向電流突然增加。就是反向電擊穿。它分雪崩擊穿和齊納擊穿（隧道擊穿）。



雪崩擊穿是PN結反向電壓增大到一數值時，載流子倍增就像雪崩一樣，增加得多而快。



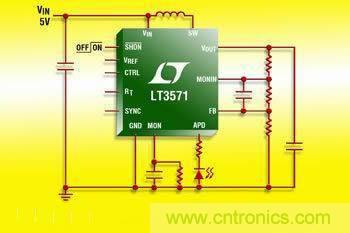

利用這個特性制作的二極管就是雪崩二極管

雪崩擊穿是在電場作用下，載流子能量增大，不斷與晶體原子相碰，使共價鍵中的電子激發形成自由電子-空穴對。新產生的載流子又通過碰撞產生自由電子-空穴對，這就是倍增效應。1生2，2生4，像雪崩一樣增加載流子。





齊納擊穿完全不同，在高的反向電壓下，PN結中存在強電場，它能夠直接破壞共價鍵將束縛電子分離來形成電子-空穴對，形成大的反向電流。齊納擊穿需要的電場強度很大！只有在雜質濃度特別大的PN結才做得到。（雜質大電荷密度就大）



一般的二極管摻雜濃度沒這么高，它們的電擊穿都是雪崩擊穿。齊納擊穿大多出現在特殊的二極管中，就是穩壓二極管



它是在外加電壓作用下可以產生高頻振蕩的晶體管。產生高頻振蕩的工作原理是：利用雪崩擊穿對晶體注入載流子，因載流子渡越晶片需要一定的時間，所以其電流滯后于電壓，出現延遲時間，若適當?shù)乜刂贫稍綍r(shí)間，那么，在電流和電壓關系上就會出現負阻效應，從而產生高頻振蕩。它常被應用于微波領域的振蕩電路中。



工作原理

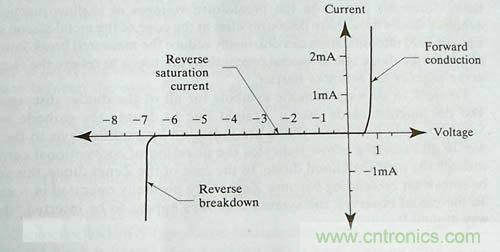

在材料摻雜濃度較低的PN結中，當PN結反向電壓增加時，空間電荷區中的電場隨著增強。這樣，通過空間電荷區的電子和空穴，就會在電場作用下獲得的能量增大，在晶體中運動的電子和空穴將不斷地與晶體原子又發生碰撞，當電子和空穴的能量足夠大時，通過這樣的碰撞的可使共價鍵中的電子激發形成自由電子–空穴對。新產生的電子和空穴也向相反的方向運動，重新獲得能量，又可通過碰撞，再產生電子–空穴對，這就是載流子的倍增效應。當反向電壓增大到某一數值后，載流子的倍增情況就像在陡峻的積雪山坡上發生雪崩一樣，載流子增加得多而快，這樣，反向電流劇增， PN結就發生雪崩擊穿。利用該特點可制作高反壓二極管。下圖是雪崩擊穿的示意圖。





雪崩二極管是一種負阻器件，特點是輸出功率大，但噪聲也很大。主要噪聲來自于雪崩噪聲，是由于雪崩倍增過程中產生電子和空穴和無規則性所引起的，其性質和散彈噪聲類似。雪崩噪聲是雪崩二極管振蕩器的噪聲遠高于其它振蕩器的主要原因。



雪崩二極管如何幫助防止過電壓



當IGBT在高性能應用中高速接通和斷開時，總會發生過壓。例如，當關閉負載電流電路時，集電極 - 發射極電壓突然上升，達到非常高的峰值。由開關引起的過電壓會嚴重?fù)p壞甚至破壞開關晶體管。



常見的過電壓保護方法是“有源鉗位（active clamping）”。在這種情況下，雪崩二極管用作直接反饋。如果關斷導致電感負載過壓峰值，則由雪崩二極管傳導至IGBT柵極，并且IGBT重新接通。

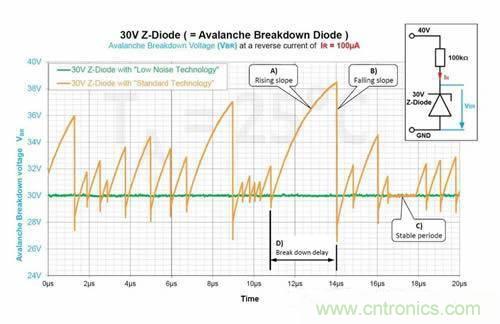

上圖顯示了基本原理：當電壓上升時，二極管被阻斷（A）。在耗盡區中，一個自由電子觸發雪崩的瞬間，電壓突然下降到低于30V的擊穿電壓電平，雪崩二極管立刻擊穿（B）。在重新啟動之前，有時只能保持雪崩電流在短時間內穩定，并且電壓再次上升（C）。擊穿延遲（D）即兩次擊穿事件之間的時間，是不能預測的。



建議將具有改善噪聲性能的雪崩二極管用于有源鉗位過壓保護，因?yàn)樗鼈兡軌颍?/div>
