【導讀】光纖安裝和網絡領域的每個人都在談?wù)摍z查。在NTT-Advanced Technology的一項研究中，98％的安裝人員和80％的網絡負責人報告說，連接器污染問題是導致網絡故障的最主要原因。
隨著帶寬需求的增加，損耗預算變得更加緊張，連接器端面上的灰塵與污垢、油脂和其他任何物品都可能對網絡性能造成嚴重破壞。在光纖領域中（即光纖通過8微米纖芯進行傳輸），一道污垢可以被比作道路中間的一塊巨石。因此，采用低損耗的連接器并沒有多大用處。

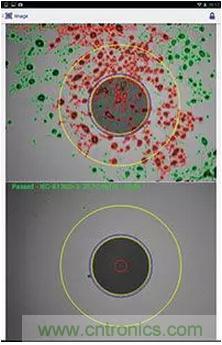

圖1：一對連接器圖像：上圖為出現故障，下圖為清潔后。
推動更嚴格的規格促使各種連接器檢測解決方案在制造設備和現場使用。不幸的是，我們中的許多人認為連接器防塵帽就是這樣：帶有灰塵的帽子。即使是非常小心謹慎的制造環境，也不能確保您的連接器在到達現場時已準備好進行配對。由于網絡搭載了很多東西，因此清潔和檢查是值得去做的，這可以防止以后出現昂貴的故障排除和售后服務。
眼見為實
現在有許多類型的檢測工具可供現場使用。大多數測試設備制造商提供獨立的現場示波器來查看連接器端面。許多設備還提供插入OTDR或其他平臺的示波器，其中的顯示器可在屏幕上顯示連接器。
現在可以通過免費應用程序為您的手機或平板電腦提供Wi-Fi連接。有一些軟件工具可以比較清潔前后的連接器和軟件升級，這些軟件可以根據預先設定的行業或定制標準提供自動通過/失敗分析（參見圖1）。
每個供應商都會給你一個購買它的解決方案的理由，但最終，所有人都會同意——請檢查你的連接器。將檢查和清潔作為安裝/測試標準實踐的一部分，從長遠角度來看就可以收獲回報。
為了正確評估連接器，端面被分成從光纖芯的中心向外輻射不同的區域。由IEC 61300-3-35設定的標準定義了特定區域內可能存在的任何污垢、灰塵或劃痕的特征。詳細可分為MM與SM，UPC與APC，以及帶狀光纖連接器。當然，最嚴格的要求是在A區——光纖的核心（見圖2）。

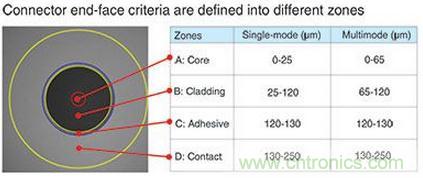

圖2：連接器端面標準被定義到不同的區域。
任何人都不要在袖子或手掌上，或者使用普通紙巾，擦拭抹連接器！出于某種原因，清潔光纖連接器的特殊材料、刷具和工具多年來一直在發展。它們必須移除連接器上的任何東西，并且不要在留下任何東西（參見圖3）。
即使是正確的產品，有時也需要第二次刷掃才能清理干凈。在連接之前通過檢查，你可以確定所有的端面都是干凈的。一些污垢和油需要的不僅僅是干洗液，而是要真正清潔。但要小心濕洗，因為這也會留下殘留物。

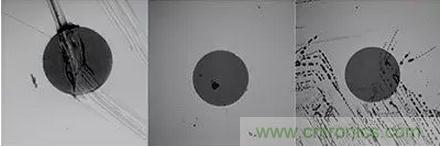

圖3：不同污染物和損壞的樣品（深度劃痕、污垢和油）。
以往連接器被正確地清潔，檢查范圍只能提供一種主觀視覺檢查，并依靠技術人員確定這是否“足夠干凈”。包括合格/不合格分析的自動化檢測產品將根據公認的行業標準提供結果，從而更好地確保干凈的插拔和最佳性能。這些產品的軟件可以快速測量視野中發現的所有缺陷，根據每個區域使用的標準評估缺陷的大小，然后報告端面是否在規范范圍內。
無論您選擇哪種選項，大多數供應商都會同意，在插拔前檢查所有光纖連接器是良好的操作方式。
如何實現良好的光纖檢測？
在光纖領域中，光線通過8微米纖維芯進行傳輸，一團泥土就像路中間的巨石。如何刪除這個“巨石”？那就需要光纖清潔和光纖檢測。這里我們主要談?wù)労笳摺?/div>
我們?nèi)庋劭床坏交覊m和少量的油，或者小劃痕，但光纖檢查顯微鏡可以做到這一點。光纖顯微鏡是一種專為光纖設備設計的顯微鏡，用于檢查未插拔的光纖連接器的污垢和端面質量。
光纖顯微鏡通常有三個主要部件：照明器、微觀透鏡系統和視覺顯示器。照明器用于通過光纖投射光線，因此可以看到任何碎片或瑕疵。顯微鏡系統用于放大光纖的圖像。并且圖片將顯示在顯示屏上，通常是LED屏幕。為了實現良好的光纖檢查，光纖顯微鏡是必要的。
兩種光纖顯微鏡
光纖顯微鏡通常分為兩種形式：臺式和手持式。
臺式光纖顯微鏡

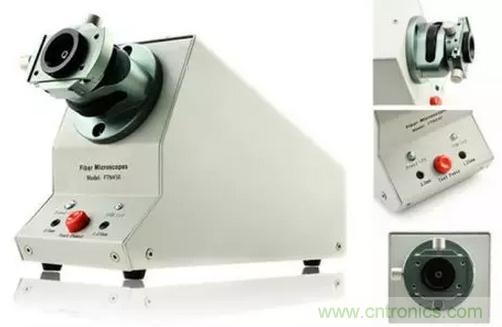

臺式光纖顯微鏡具有連接到單獨顯微鏡系統的獨立式監視器顯示器，可用于大批量測試或詳細檢查。像臺式視頻三維顯微鏡一樣，除了上面提到的功能外，它還有一個聚焦輪、指示燈和X / Y軸調節旋鈕，這有助于它在光纖檢測中具有很高的性能。完成、半成品、PC和APC等所有產品類型都可以用這臺顯微鏡測試。
手持式光纖顯微鏡

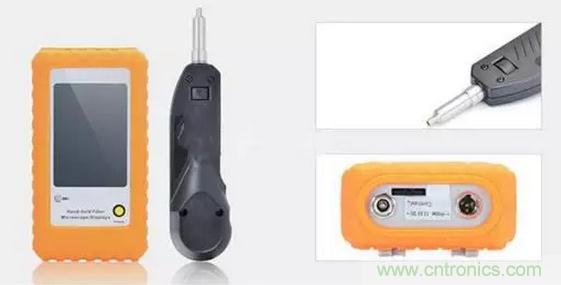

手持式光纖顯微鏡就像臺式機的迷你版。它將臺式機的大部分功能融入到更小的便攜式軟件包中。顯示器和照明器組合成一個單元，這使其適用于現場檢查和不定期控制測試的情況。 下圖為FFOI-605手持式光纖檢測探頭顯微鏡。 它用于檢查已安裝的光纖端子或確保端子光滑和干凈。該顯微鏡最顯著的特點是它不需要在檢查之前進入接線板的背面或拆卸硬件設備。
總結
光纖檢測在光纖終端和光通信中起著關鍵作用。沒有光纖顯微鏡就無法實現良好的光纖檢測。無論您是光纖安裝人員還是網絡運營商，大多數供應商都認為良好的做法是在插拔前檢查所有光纖連接器。
AFL測試與檢驗部產品營銷總監Lee Kellett
