【導讀】在進行電子DIY制作時，看圖是避免不了的，但對于很多新手來說，剛開始似乎總有種很亂的感覺，經歷過才知道，當時只是沒有了解這些電路規則，所以本文以電子電路圖為主要示例進行總結一下。
在進行電子DIY制作時，看圖是避免不了的，但對于很多新手來說，剛開始似乎總有種很亂的感覺，經歷過才知道，當時只是沒有了解這些電路規則，所以本文以電子電路圖為主要示例進行總結一下。
電路圖走向
是指電路圖中各部分電路，從最初的輸入端到最終的輸出端的排列方向。最常見的電路圖的走向?yàn)閺淖蟮接遥聪群髮?duì)信號處理的各個單元電路，按照從左到右的方向排列。有些電路也采用從上到下的排列方向。

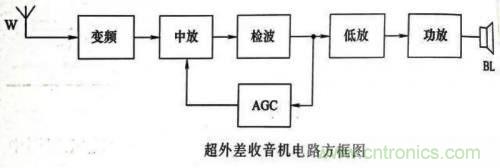

例如上圖：無線信號從左邊天線W處輸入，從左向右依次經變頻、中放、檢波、低放、功放，最后從揚聲器BL輸出聲音。但圖中AGC（自動增益控制電路）作為反饋電路，其走向從右到左。也就是說，反饋電路作為將輸出信號的一部分或全部，反過來回到輸入端，其走向與主電路的走向相反。

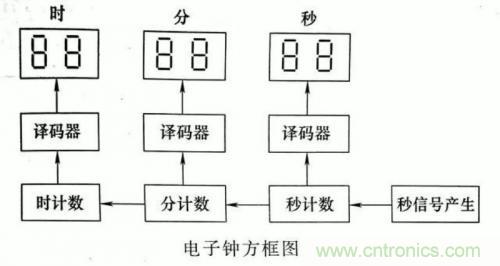

某些復雜的電路圖，由于某種原因，在總體符合上述規則的情況下，部分電路也存在逆向的安排，但通常會使用箭頭符號指示電路走向。如上圖：為了符號人們“時”“分”“秒”的時間排列習慣，就采用了從左到右，從下到上的電路圖走向，比較少見。
圖形符號的方位與畫法
國標中對電路圖的圖形符號只是給出了一個基本圖形，但我們?cè)趯?shí)際使用時可以根據具體需要對這些圖形符號變換方位和畫圖位置。

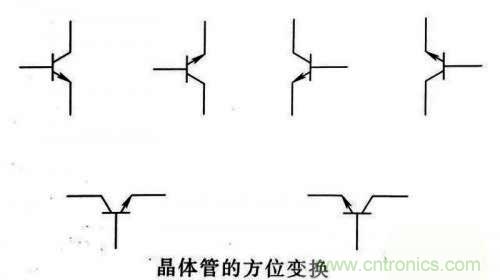

元器件圖形符號的方位可以根據繪圖需要放置，既可以橫放，也可以豎放；既可以朝上，也可以朝下；還可以旋轉或鏡像翻轉。如上圖的NPN晶體管符號。

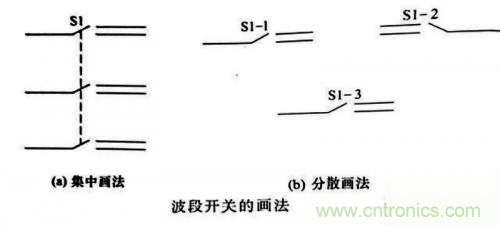

有些元器件包括若干組成部分，在電路圖中可以根據需要采用集中畫法和分散畫法。如上圖：波段開關可以如圖a集中畫在一起，并用虛線相連表示聯動；也可以如圖b，分別將它們畫在它們控制的電路附近，并用文字符號“S1-1”“S1-2”“S1-3”表示。

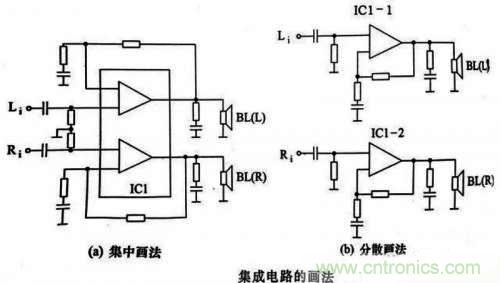

某些元器件包含很多獨立單元，尤其以集成電路為多，如上圖中的雙功放集成電路，圖a為集中畫法，圖b為分散畫法。一般來講，較簡單的電路多采用集中畫法，較復雜的則采用分散畫法。
可動作操作性元器件的狀態

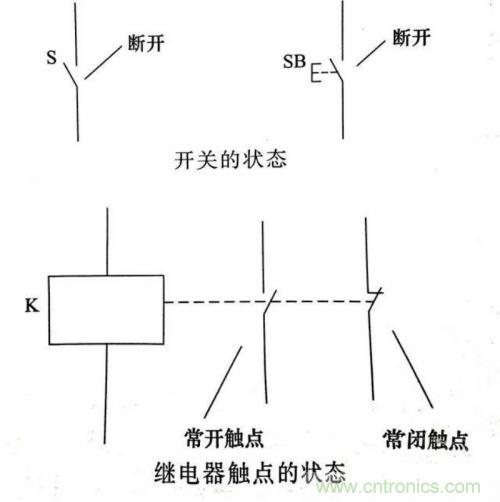

像開關、繼電器等均有可動部分的操作性器件，在電路圖中均展示其未動作時的工作狀態。如上圖，開關處于斷開狀態，繼電器常開觸點處于斷開狀態，常閉觸點處于閉合狀態。
集成電路畫法
集成電路內部電路一般都很復雜，包含若干個單元和很多元件，但再電路圖中通常只將集成電路作為一個元器件來看待。因此，幾乎所有電路圖中都不畫集成電路的內部電路，而是以舉行或三角形的圖框來表示。

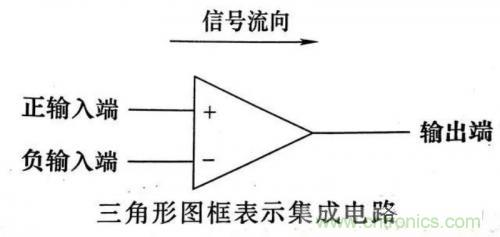

集成運算放大器、電壓比較器等，習慣上用三角形圖框表示。如上圖，其左側有正負兩個輸入端，右側三角形頂點處為輸出端，三角形圖框的頂點方向即為信號的流向。

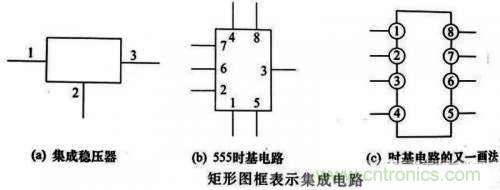

如上圖所示，集成穩壓器、時基電路等，習慣上用矩形圖框表示，各引出端均標有引腳編號。引腳編號可以標注在圖框外、圖框內，也可以標注在矩形圖框上，引腳編號可以按順序排列，也可以無序排列。其他各類集成電路，絕大多數都采用矩形圖框來表示。

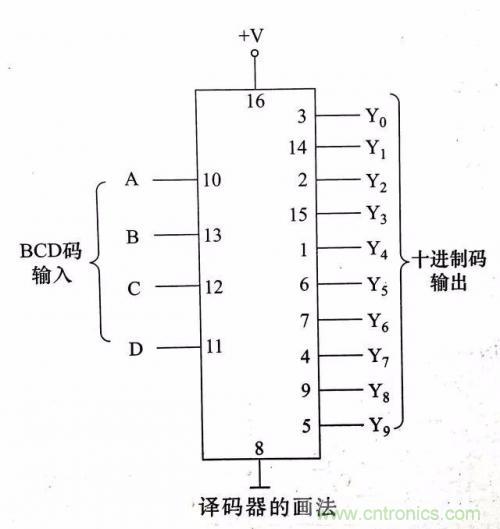

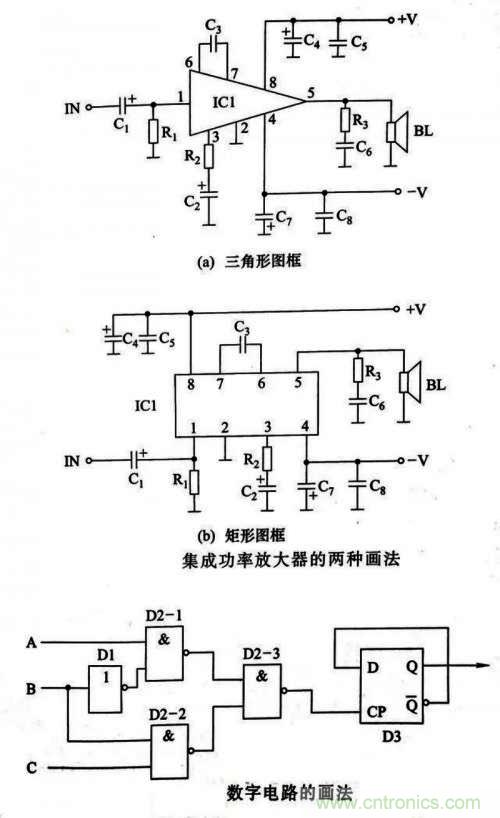

如上圖所示，集成電壓放大器、集成功率放大器等，既有用三角圖框表示的，也有用矩形圖框表示的，但放大器采用三角形圖框表示，信號流向更直觀。數字集成電路一般采用分散畫法，直接用邏輯圖形符號表示，門電路、觸發器等，都采用這種畫法。其他數字集成電路，目前仍然較多的采用矩形圖框來表示，并在各引腳處標注出該引腳的邏輯功能文字符號，如下圖中的譯碼器。
連接導線的表示

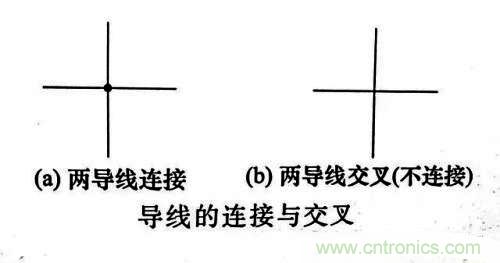

元器件之間的連接導線在電路圖中用實線表示。圖a橫豎兩導線交點處有一圓點，表示兩導線連接在一起；圖b中兩導線相交處無圓點，表示兩導線交叉但不連接。
連接導線可以用簡化的畫法，如上圖中IC1與IC2之間的連線上畫有3道小斜杠，表示這里有3條導線分別將IC1與IC2的A與A、B與B、C與C連接在一起，而這3條導線之間并不連接。

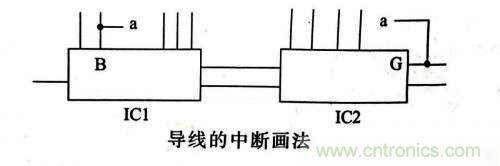

當連接導線的兩端相距甚遠時，中間相隔較多的圖形區域時，可以采用中斷加標記的畫法。如上圖，IC1的B端與IC2的G端之間的連接導線采用了中斷畫法，并在中斷的兩端標注有相同的標記“a”，當我們分析電路圖時，就理解為兩個“a”端之間有一連接導線。
非電連接的表示

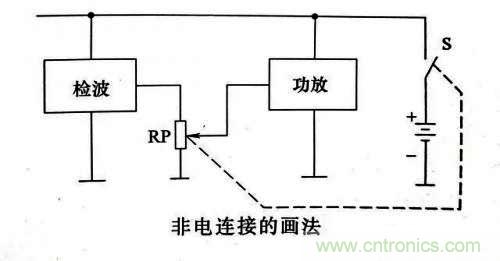

某些元器件之間具有機械的聯系，則用虛線在電路圖上表示出來。如下圖中，虛線將電位器RP與開關S聯系起來，表示電源開關受音量電位器的旋軸控制，它們是一個聯動的帶開關的電位器。
電源線與地線的表示

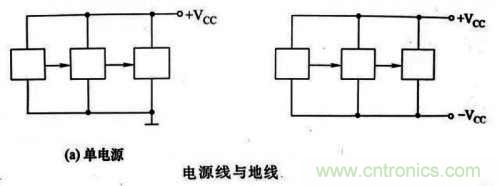

通常將電源線或雙電源中正電源引線安排在元器件的上方，將地線或雙電源中的負電源引線安排在元器件的下方。
一般情況下，接地符號是向下引出的，但有時處于繪圖布局上的要求，也可以向上、向左或向右引出。

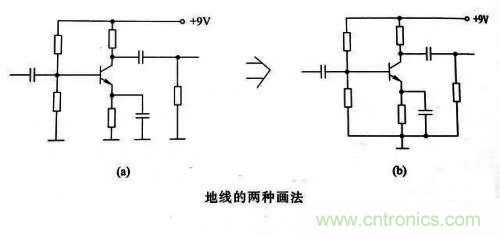

較復雜的電路往往不將所有地線接在一起，而是以一個個孤立的接地符號來代替。

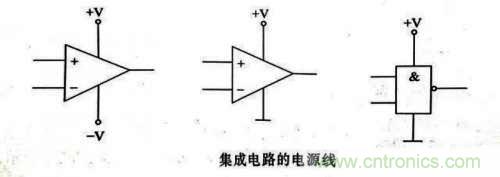

通常電路圖中不畫出集成運放預計數字集成電路的電源引線，因?yàn)檫@不影響電路分析功能，但分析電源電路和實際制作時不能忘記其電源引線。
