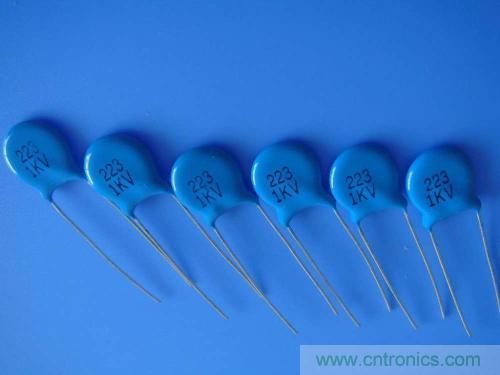

說到電容，各種各樣的叫法會讓人頭暈?zāi)垦＃∧る娙?，陶瓷電容，安?guī)Y電容,高壓電容等等，其實高壓陶瓷電容也有多種叫法，比如旁路電容，去耦電容，濾波電容，儲能電容等等，其實無論如何稱呼，它的原理都是一樣的，即利用對交流信號呈現低阻抗的特性，這一點可以通過電容的等效阻抗公式看出來：Xcap=1/2лfC，工作頻率越高，電容值越大則電容的阻抗越小。



在電路中，如果安規電容起的主要作用是給交流信號提供低阻抗的通路，就稱為旁路電容；如果主要是為了增加電源和地的交流耦合，減少交流信號對電源的影響，就可以稱為去耦電容；如果用于濾波電路中，那么又可以稱為濾波電容；除此以外，對于直流電壓，陶瓷電容器還可作為電路儲能，利用沖放電起到電池的作用。而實際情況中，往往電容的作用是多方面的，我們大可不必花太多的心思考慮如何定義。



去耦電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。去耦和旁路都可以看作濾波。去耦電容相當于電池，避免由于電流的突變而使電壓下降，相當于濾紋波。具體容值可以根據電流的大小、期望的紋波大小、作用時間的大小來計算。去耦電容一般都很大，對更高頻率的噪聲，基本無效。



旁路電容就是針對高頻來的，也就是利用了電容的頻率阻抗特性。電容一般都可以看成一個RLC串聯模型。在某個頻率，會發生諧振，此時電容的阻抗就等于其ESR。如果看電容的頻率阻抗曲線圖，就會發現一般都是一個V形的曲線。具體曲線與電容的介質有關，所以選擇旁路電容還要考慮電容的介質，一個比較保險的方法就是多并幾個電容。



在電子電路中，去耦電容和旁路電容都是起到抗干擾的作用，電容所處的位置不同，稱呼就不一樣了。對于同一個電路來說，旁路電容是把輸入信號中的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除，而去耦（decoupling）電容也稱退耦電容，是把輸出信號的干擾作為濾除對象。可將混有高頻電流和低頻電流的交流信號中的高頻成分旁路濾掉的電容，稱做“旁路電容”。
