解析電子管功放原理以及電子管功放和晶體管功放優缺點

發布時間:2018-08-22 責任編輯:lina

【導讀】按功放管類型的不同,功放機可以分為電子管功放和晶體管功放。早在上世紀60年代以前,電子管功放就已經風靡全球,但在60年代到80年代,晶體管功放開始逐漸抬頭,到了80年代電子管功放的數量已經非常少了,而到了現在,電子管功放的地位再次提供,已經成為國內外影音愛好者身份的象征。

按功放管類型的不同,功放機可以分為電子管功放和晶體管功放。早在上世紀60年代以前,電子管功放就已經風靡全球,但在60年代到80年代,晶體管功放開始逐漸抬頭,到了80年代電子管功放的數量已經非常少了,而到了現在,電子管功放的地位再次提供,已經成為國內外影音愛好者身份的象征。

解析電子管功放原理以及電子管功放和晶體管功放優缺點

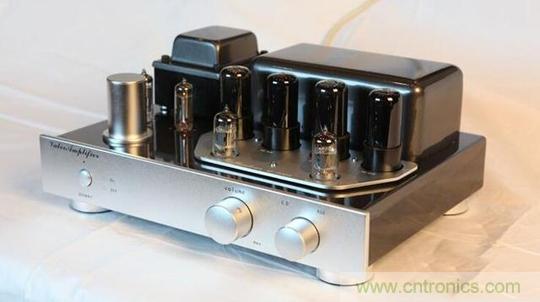

什么是電子管功放

所謂電子管功放是指使用電子管作為功放管的一類功放機,也被稱為膽機。音色甜而暖,高音平滑,有足夠的空氣感,具有一種相當一部分人所喜歡的聲染色,盡管聲音細節和層次少了些,但那種柔和而稍帶模糊的聲音卻是美麗的。

解析電子管功放原理以及電子管功放和晶體管功放優缺點

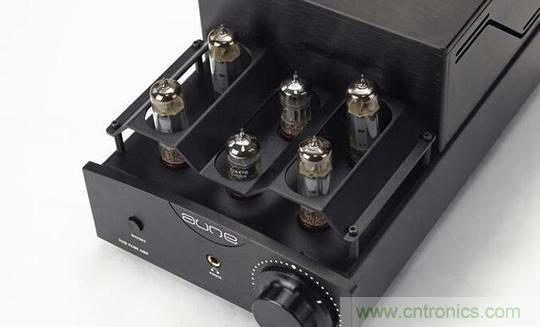

電子管功放的作用

電子管功放的抗過載能力比較強,即使發生過載其音樂信號的巔峰也只是比正常波形滑一些,在聲音上不會聽出多大差別。

電子管功放的開環指標是優于晶體管放大器的,它不需要加深度的負反饋,也不需要加相位補償電容就可以穩定工作。而晶體管放大器的開環增益量一般都很大,其優良的電聲指標是依靠加很大負反饋來達到的,所以為了抑制寄生震動常常采用滯后補償方式,這令其會帶來明顯瞬態畸變影響音質。
?
?
解析電子管功放原理以及電子管功放和晶體管功放優缺點

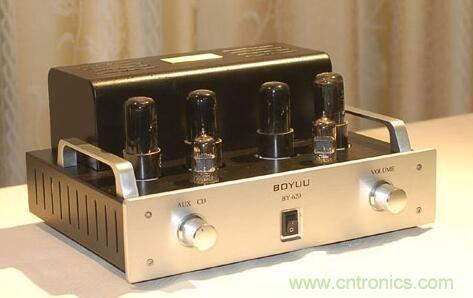

電子管功放和晶體管功放優缺點

膽機是電子管機在港臺地區的俗稱,素以聲音陰柔見長,晶體管機則以陽剛著稱。晶體管機的長處在于大電流、寬頻帶,低頻控制力、處理大場面時的分析力、層次感和明亮度等要比電子管機優越,但電子管機的高音較平滑,有足夠的空氣感,具有一種相當部分人所喜歡的聲染色,盡管聲音細節和層次少了些,但那種柔和而稍帶模糊的聲音卻是美麗的。

晶體管放大器的諧波能量的分布,直至十次諧波以上幾乎是相等的量,其高次諧波量減少極小。電子管放大器的諧波能量的分布,則是二次諧波最強,三次諧波漸弱,四次諧波更弱,直至消失??梢?,電子管放大器引起的主要是偶數的二次諧波,這種諧波成份非常討人喜歡,恰如添加了豐富的泛音,美化了聲音,而晶體管放大器產生的諧波中,奇次諧波份量相當大,這就會引起聽感的不適。此外,當放大器處于過載狀態,發生削波時,電子管的波形較和緩,而晶體管則是梯形的平頂狀,造成聲音嚴重惡化。

所以電子管放大器的音色一般比較甜美溫暖,特別是中頻段更是柔順悅耳,這也是電子管放大器得以在70年代末東山再起,與晶體管放大器分庭抗禮的原因(當時,初期CD機的聲音較冷硬,正需這種放大器作補償)。但是晶體管也能制成線性度很高的放大器,它具有極高的指標,而且功率場效應管的傳輸特性極似電子管,制成的放大器失真特性與電子管相似,效率則更高。

電子管的內阻大,晶體管的內阻極小,故電子管放大器的阻尼系數遠比晶體管放大器低,對揚聲器的控制能力不利。此外,電子管放大器需用高壓電源、效率低、熱量大、抗震性差、體積大、成本高、瞬態反應慢、低頻及高頻上段較薄弱、壽命較短等都是它的致命弱點。

可見電子管雖有其特有優點,但它比晶體管優秀則是一種誤解,更沒有必要把它們對立起來。電子管機和晶體管機孰優孰劣是個見仁見智的問題,它們各有所長,也各有所短。
