標稱電容量和允許偏差 標稱電容量是標志在電容器上的電容量。



電容器實際電容量與標稱電容量的偏差稱誤差，在允許的偏差范圍稱精度。精度等級與允許誤差對應關系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般電容器常用Ⅰ、Ⅱ、Ⅲ級，電解電容器用Ⅳ、Ⅴ、

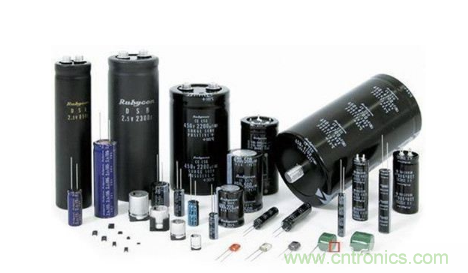

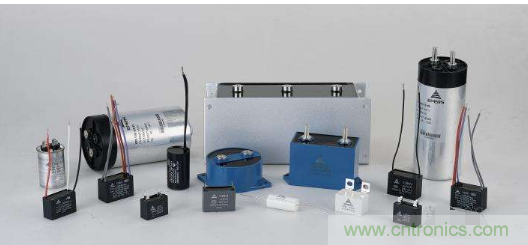

下面對幾種常用電容的結優缺點作以簡要介紹，以供大家參考。





優點：有極性。，容量大，能耐受大的脈動電流。



缺點：容量誤差大，泄漏電流大，損耗大高頻特性不好。



應用：普通的不適于在高頻和低溫下應用，不宜使用在25kHz以上頻率低頻旁路、信號耦合、電源濾波。一般應用于電源濾波，低頻耦合，去耦，旁路等。





優點：漏電流極小，貯存性良好，壽命長，容量誤差小，而且體積小。穩定性好，容量大，高頻特性好。



缺點：造價高，單位體 積下能得到最大的電容電壓乘積對脈動電流的耐受能力差，若損壞易呈短路狀態超小型高可靠機件中。



應用：在要求高的電路中代替鋁電解電容。





優點：小體積，大容量，耐熱耐濕。



缺點：穩定性差。



應用：對穩定性和損耗要求不高的低頻電路。





優點：穩定，低損耗。



缺點：體積較大。



應用：對穩定性和損耗要求較高的電路。





優點：高頻特性好，體積較小。



缺點：穩定性略差。



應用：代替大部分聚苯或云母電容，用于要求較高的電路。







優點：小體積、大容量、高可靠和耐高溫，高頻特性好，體積比CBB更小。



缺點：容量誤差較大，大噪聲，有感，不適合做大容量，價格比較高，耐熱性能較差。



應用：廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、適用于SMT濾波、 旁路。





優點：體積小，重量輕。



缺點：損耗比空氣介質的大。



應用：通訊，廣播接收機等。





優點：體積小。



缺點：損耗較大。



應用：收錄機，電子儀器等電路作電路補償。





優點：溫度系數小。



缺點：易于被脈沖電壓擊穿。



應用：用于高穩定振蕩回路中，作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中。高頻瓷介電容器適用于高頻電路。





優點：體積小，價廉。



缺點：損耗大，穩定性差。



應用：要求不高的 低頻電路。





（1）電容器可以儲存電荷，具有隔斷直流的作用



當把電容器的兩個極板分別接到直流電源的正，負極上時，正負電荷就會集聚在電容器的兩個電極板上，在兩個極板間形成電壓。隨著電容器兩極板上電荷的不斷增加，電容器上的電壓也由小逐漸增大，直到等于直流電源電壓時，電路中便不會有電流流過，充電過程就停止了，這就是電容器的充電作用。如果把直流電源和電容器斷開，此時電容器上便儲存上了電荷，它儲存的電荷量可由下式求出，即





從上式可以看出，當電容器兩端的電壓一定時，電容器的容量越大，它所儲存的電荷量也越大。可見電容器的電容量是一個衡量電容器儲存電荷本領的參數。



電容器上儲存電荷后，由于電容器兩極板是由絕緣介質隔開的，雖然電容器兩端有電壓，但電荷不能從電極間通過，所以電容器有隔斷直流的作用。





如果把儲存有電荷的電容器的兩個電極用導線相連，在連接的瞬間，電容器極板上的正，負電荷便會通過導線中和，這就是電容器的放電作用。電容器放電的過程是一個能量釋放的過程，會在放電回路中做功，把電能轉換成其他式的能量。



在電子電路中使用電容器時，若電子電路上的電壓高于電容器兩端的電壓，電容器就充電，直到電容器上建立的電壓與電路的電壓相等為止；如果電子電路上的電壓低于電容器兩端的電壓，電容器則進行放電。

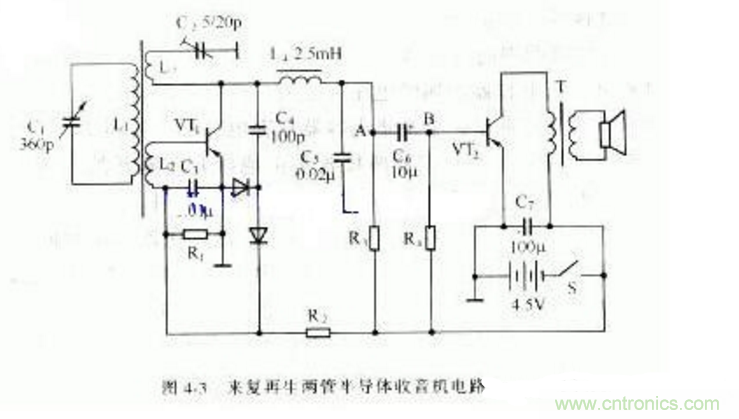

如果把電容器接到交流電路上，由于交流電電壓的大小和方向不斷變化，電容器就會交替地充電，放電反復進行，此時電容器的兩極板間仍不會有電荷通過，但在交流電路中卻形成了方向和大小都不停變化的交流電流，就像電容器能通過交流電一樣，這就是交流可以“通過”電容器的道理。

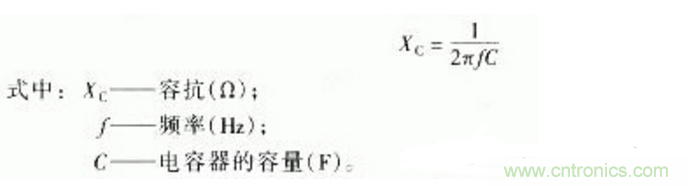

電容器對交流電有特殊的電阻特性，稱為容抗。容抗可由下式算出，即



從上式不難看出，電容器的容量越大，電流的頻率越高，它的容抗出就越小，交流電流越容易通過電容器。
