致象科技CEO方之熙博士認為，以核心芯片為中心，整合軟、硬件和應用服務，互聯網化的開放式運算平臺已經成為IC行業下一個潮流和利潤增長點。致象科技作為一家國產高端集成電路芯片設計廠商，正在朝著跨時代發展方向奮斗。

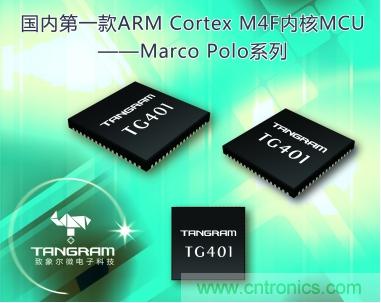

致象科技此次推出的第一代Marco Polo系列MCU-TG401，不但具備小封裝尺寸、低功耗、高性價比等特點，還集成了DSP擴展功能和浮點協處理器，能提供快速DSP和浮點處理功能。這在需要復雜傳感器融合算法、音頻解碼和圖像處理的產品應用中具有天然的優勢，如近來熱門的無人機飛控系統就是典型的應用場景。



在軟件開發方面，致象科技為開發者提供了一整套豐富實用的軟件開發包，包括開發工具鏈，應用例子，驅動程序，中間件，以及調試腳本。TG401軟件平臺不僅符合ARM CMSIS標準，支持ARM DSP庫，還移植了FreeRTOS/uCOS等實時操作系統，支持常用網絡協議。這些都極大程度簡化了開發者的開發難度。







提供完整的DSP指令集以及專用浮點運算單元，主頻最高可達150MHz，性能全面超越Cortex M3內核產品。



片上集成了1MB FLASH和512KB SRAM存儲空間，為用戶復雜應用開發帶來更多可擴展性。采用TSMC先進的40nm LP工藝制程，內置電源管理單元，有效降低了功耗，待機電流低至uA級。





1路USB HOST/Device接口用于高速數據傳輸；

2路SD/SDIO可用于擴展存儲空間或連接SDIO外設；

4路UART，3路SPI，3路I²C，2路I²S接口；

支持多達16路PWM輸出；

支持3路CAP和3路QEP功能；

集成多達24個通道12bit ADC，ADC采樣頻率高達2Msps；

支持8-bit并行以及3-wire/4-wire串行LCD接口，方便實現多種規格的顯示需求。

包含一組I²C Monitor接口，支持在MCU core睡眠時自動從外部I²C總線上連接的傳感器獲取數據，更進一步降低了整機功耗。





1. Suspend模式：在系統進入最低功耗模式的時候，MCU核心和外設全部斷電，軟件可以配置一部分SRAM保留內容，當系統被喚醒的時候，軟件不需要做一次冷啟動，而是可以直接回到斷電之后的那條指令繼續執行。這個方案可以在功耗和性能之間做一個非常好的平衡，因為它既保證了芯片在低功耗模式下關閉了除SRAM之外的其它所有硬件，又保證了系統喚醒之后迅速從斷電之后的程序繼續運行。



2. I²C Monitor模式：在系統進入最低功耗模式的時候，monitor模塊會按照軟件的配置定時讀取I²C外設的數據，在整個過程中MCU核心以及所有其它模塊都處于斷電狀態，只有monitor模塊本身耗電。這種模式對于sensor hub類型的應用特別合適，因為不需要MCU參與讀取外設數據的過程，所以耗電量極低，比同類產品在此模式下耗電低50%。





支持ARM Keil， IAR， GCC三種開發工具；支持USB和UART更新固件，支持OTA更新固件”。





除了支持Jlink這種通用的低端調試器，還全面支持羅德巴赫的高端調試器Trace32，可以極大提高開發人員調試效率。





兼容ARM CMSIS 的 API標準。使用友好的開源 license，方便客戶進行二次開發并且自由選擇開源或者閉源。



致象科技同步提供評估套件，方便用戶進行功能和性能評估。





Marco Polo系列MCU的面世，創造了國內多個第一，并樹立了國產MCU在行業中的標桿，為致象科技MCU在全國布局奠定了基礎，它的誕生具有里程碑意義。近年來，國家不斷加大對半導體產業的政策扶持，致象科技也迎來了發展的最佳契機。在推出國內首款基于ARM Cortex M4F的MCU產品及平臺后，致象科技還將推出具有自主知識產權的緊耦合異構多核雙OS系統的高端Android/Linux芯片。



據介紹，這款即將推出的異構多核“交鑰匙”嵌入運算平臺便捷易用，走出了早期同質化、孤立性和性能單一等局限，能支持全球富有朝氣的硬件創業團隊做好玩、好看、好用的產品。這勢必將成就一批具有開創性、趣味性、富有商業和社會利益的事業。為中國半導體，中國電子產業的發展“強力助攻”。



這一切皆來源于致象科技的頂尖團隊。



致象科技創始人兼CEO方之熙博士是原英特爾副總裁，1984年在內布拉斯加大學林肯分校獲得博士學位，并在伊利諾斯大學香檳分校完成了博士后研究工作。在微處理機領域有超過30年的經驗積累，擁有大約40項全球?qū)＠Ｔ鴦?chuàng)立英特爾中國研究院并任第一任院長。在他的領導下，英特爾中國院開發并設計了英特爾物聯網芯片—Edison的樣片，這使英特爾中國研究院成為全球五大創新中樞之一。開發團隊的其他成員均來自如Intel、Qualcomm等全球頂尖芯片設計廠商，這是致象科技產品強大技術后盾的保證。



談到致象科技未來的產品布局，方博士認為，貝爾定律的下一個節點已應運而生，未來的產品將是一種通用型的植入式計算平臺，可以有效降低硬件創新門檻，縮短開發周期，促進快速規模化。致象科技在未來也會堅持往兩個方向發展：



一是堅持產品領先戰略。



當前IoT行業和智能硬件正在取代傳統產業，這意味著面向這些領域的芯片需要具備更加強大的硬件處理能力、多樣的數據傳輸和持續升級進化能力，致象科技將以高集成度和強大的拓展能力引領市場，實現產品的持續領先。



二是實施跨界戰略合作。



方博士透露，致象科技將啟動“Marco Polo計劃”，推動擁有自主產權的產品和平臺產業鏈的完善和發展，并將與眾多合作伙伴在定制產品、融合方案、市場支撐、服務創新等諸多方面展開深入合作，推動技術升級，產品革新和產業結構調整、以達到共贏的局面。



致象科技創始人兼CEO方之熙博士表示，只有更多像致象科技這樣的國內芯片企業創立，國產半導體，國產電子產業才有可能有一個質的飛躍。這一日的到來將不會太遠。



方博士還透漏，致象科技緊耦合異構多核雙OS系統的高端Android/Linux芯片將于2016年下半年面世，敬請期待。
