- 在單個主機中最多具有 8 個射頻通道
- 提供獨立的中心頻率調諧
- 校正向?qū)?/strong>
- 多通道LTE、TD-LTE、LTE-Advanced 和 MIMO 射頻測量

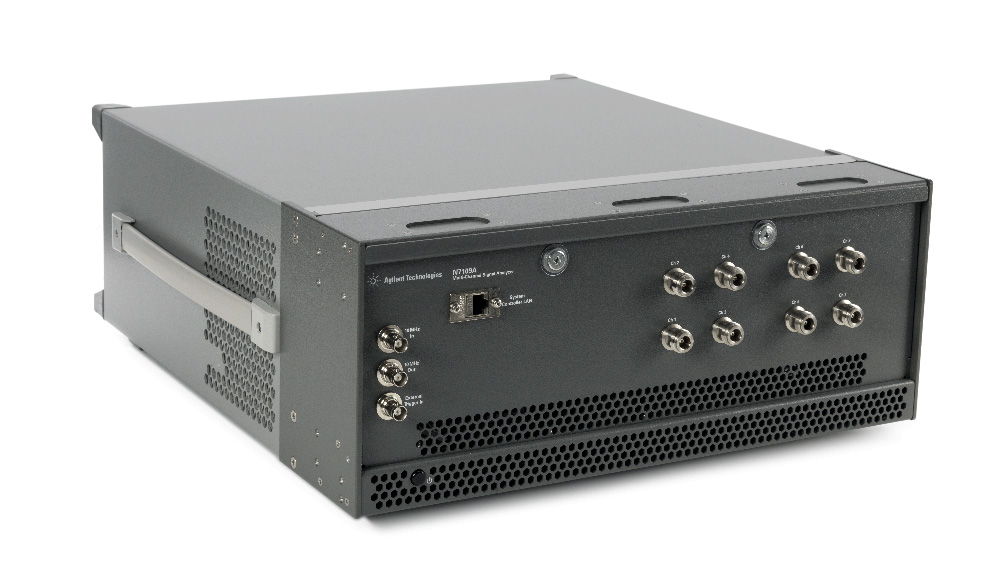

安捷倫科技公司日前宣布推出業界領先的N7109A 多通道信號分析儀增強功能，包括 LTE 天線波束賦形和 LTE-Advanced 載波聚合，可滿足新興多通道LTE、TD-LTE、LTE-Advanced 和 MIMO 射頻測量的要求。
憑借 N7109A 在WiMAXTM和 LTE MIMO 測量方面的優勢，新的增強性能可幫助設計人員始終領先于快速演進的 LTE 和 LTE-Advanced 通信標準。
安捷倫副總裁兼軟件和模塊化解決方案事業部總經理 Mark Pierpoint說：“我們的客戶致力于推動無線通信技術和標準的不斷演進。增強型 N7109A 平臺擁有多達 8 個測量通道，可幫助客戶實現這一目標。通過結合其多通道功能與 89600 VSA 軟件新增的波束賦形和載波聚合功能，N7109A 平臺能夠率先為 LTE 設計人員交付卓越性能，幫助他們?nèi)娣治鱿乱淮炀€、基站和用戶終端設備。”
通過使用最新的89600 VSA 軟件版本 15，Agilent N7109A 信號分析儀具備以下功能：
1）在單個主機中最多具有 8 個射頻通道，可進行相位同步測量。
- TD-LTE 基站射頻天線波束賦形的驗證和顯示，包括傳輸模式 7（使用端口 5 時，8x1 單層）和傳輸模式 8（使用端口 7 和端口 8 時，8x2 雙層）。
- 跨通道測量，包括頻率響應、互相關性、相干性等。
- 高密度模塊化體系結構，即在單個 4U 主機中具有 2 ～ 8 個通道。
- 將單個通道調諧至不同的分量載波，或?qū)⒍鄠€(gè)通道調諧至 MIMO 信號的每個分量載波，從而執行 LTE-Advanced 載波聚合測量。
- 同時執行上行鏈路和下行鏈路測量。
- 該逐步向?qū)Ъ闪?Agilent 89600 VSA 軟件，可對被測器件進行精確的幅度和相位測量。
Agilent 89600 VSA 軟件是業界領先的用于研發的矢量信號分析軟件。它擁有先進的通用和標準工具，可進行信號頻譜測量，以及調制和時間表征。該軟件支持工程師成功地對物理層信號問題進行故障診斷。該先進軟件不僅兼容 N7109A 多通道信號分析儀，還可兼容超過 30 種其它的安捷倫產品，其中包括信號分析儀、示波器和邏輯分析儀。它可在運行 Microsoft Windows® 的 PC 或基于 PC 的儀器中運行。
