中心論題：

• 從功能和安裝的角度來討論最佳解決方案需要具備的要素
• 雅迪HARTING通過三種途徑與客戶合作開發設備連接性解決方案
• 雅迪HARTING在網絡系統、安裝連接性和設備連接性三個層面嚴格執行設備連接性的概念

解決方案：

• 雅迪HARTING開發了PushPull Hybrid電源連接器以適應新的行業需求
• DeviceCon選擇向導是尋找正確設備連接性解決方案的快速路徑

安裝和設備連接性問題必須在無縫網絡成為工業自動化中的現實之前加以澄清和解決。第一步是網絡系統的定義，在自動化系統（數據、信號和電源）中該網絡支持主要生命線的連接性。400 V的電源，為設備提供的數據通訊和信號傳輸同樣重要。

有兩個連接性選擇。安裝可以在用預制的組件裝配功能單元（比如一臺機器）之前執行，或者可以利用簡單的快速連接技術對網絡進行現場安裝。以上兩種情況中，安裝方法都必須為應用提供最好的解決方案。然而，在兩種情況中，都有完整的功能單元要考慮（自動化設備）。這些設備擁有由網絡定義的、系統特定的接口。從功能和安裝的角度來看，最佳解決方案的提供必須依賴于網絡的實用性、安裝以及設備連接性系統。一種通用的、以系統為中心的方法促進了那些可以在細節層面大大簡化問題解決方案的設備連接策略。

雅迪HARTING設備連接性
可能的設備連接性解決方案和工業電子中使用的設備一樣范圍廣泛。雅迪HARTING為工業電子市場提供豐富的數據、信號及電源設備連接性產品的標準組合。雅迪HARTING的產品范圍可以幫助用戶快速、簡易的部署大部分的連接解決方案。

市場傾向于緊湊的設計、提升的設備性能以及伴隨著接口數據率增長要求而來的以太網通訊的使用。雅迪HARTING設備連接策略反映了該公司豐富的專家意見和經驗，它提供了從系統的觀念認識連接性問題的機會，并且在期望和要求不斷發展的過程中尋找最佳的解決方案。

MicroTCA™連接器起源于通信連接，最初作為“板－板”的連接器，現在它正被部署到驅動和控制設備中。最新一代的堅固IP 67 PushPull連接器在這兩個細分市場中被使用到“電纜－板”的解決方案中。這鞏固了設備連接技術的融合以及利用協同優勢的趨勢，它對雅迪HARTING的市場地位有著深遠的影響。該公司不僅提供創新的設備連接器。它同樣提供包括連接器、預制單元和完整背板在內的全面的設備連接性解決方案。

雅迪HARTING － 設計過程中設備連接性的合作伙伴
以上的影響很好的延伸到了雅迪HARTING和客戶的合作關系中。當這種關系不再是傳統的客戶/供應商模式時，雅迪HARTING更多的參與到了客戶產品和生產系統的不斷發展中來?，F(xiàn)在客戶可以訪問公司的知識和專家意見庫。為了補充客戶代表的服務，一個具有設備層經驗的技術應用小組和一個HF（高頻）專家組正準備提供支持。雅迪HARTING同樣對客戶開放它在EMC、外殼技術、耐振機械設計、高壓電源工程和安裝方面的經驗。設計過程中，可以在認可實驗室中進行應用仿真。雅迪HARTING技術集團掌握了集成設備連接性解決方案所必須的所有關鍵技術，其中包括基于SMT、SMC、THT和壓入配合技術在內的PCB連接解決方案。

雅迪HARTING與客戶合作開發設備連接性解決方案，這些方案后來被合并進國際標準中。設備制造商決定雅迪HARTING參與設計過程的程度。雅迪HARTING有三種途徑可以幫助客戶確認最好的設備連接性選擇。

1. 設備制造商在DeviceCon目錄中找到正確的設備連接性產品，并在雅迪HARTING技術應用支持的協助下進行設計。

2. 設備制造商定義設備接口規格，雅迪HARTING在選擇設備連接性產品時提供幫助。

3. 設備制造商設計出新一代的設備，該設備需要量身定制的設備連接性技術。通過發起聯合項目組，詳細說明新的設備連接性解決方案。合作的成果是批量生產的量身定制的、具成本效益的解決方案。

以上三個選擇中，只有最后一個可以將設計過程提升到一個新高度。雅迪HARTING和客戶的合作可以達到新的性能最優化，并且可能節省更多的費用，特別是在客戶的開發過程中。設備連接性是無縫工業自動化解決方案的重要組成部分，該解決方案包括三個主要要求：網絡系統、安裝連接性和設備連接性。設備接口的工程要求來源于網絡系統。安裝的要求取決于客戶應用。電子學和設備的設計決定了集成的方法。雅迪HARTING牽涉到所有這三個層面，以執行設備連接性的概念。結果證明了這一方法的便利性。

1. 網絡系統
用戶團體，比如PNO（PROFIBUS用戶組織）產生了網絡系統，包括PROFINET和其他系統。這些組織定義了HF性能和嚙合面要求?，F(xiàn)在有一種很明顯的趨勢，那就是位于通訊領域之外的以系統為中心的接口。PROFINET現在定義了24 V的配電連接器和400V的電源連接器。這種適應以太網IEEE 802.3標準的設備電源連接器解決方案是基于PoE的。機械工程工業同樣也指定了ISO 23 570的數據和配電接口。這將擁有深遠的影響，它突出了雅迪HARTING參與工業組織和協會，以保證確認和執行最好的面向未來的設備連接性解決方案的重要性。

2. 安裝連接性
工業組織和協會通常僅僅為連接器定義功能要求，而安裝由用戶來決定。機器的批量生產者通常提供預制的電纜組件。如果網絡是現場安裝的，那么用戶友好的連接技術就會成為重要因素。插入式連接器是為了簡單、快速、可靠的安裝而設計的，它們的多功能性至關重要。雅迪HARTING的Han Quick Lock®可以現場安裝，而且它表現了很高的接合密度。

用戶必須參與到其他安裝策略的開發中來，設備必須支持這一安裝技術。被德國一家汽車制造商采用的安裝策略是一個很好的例子。所有三方有意識的集中在一起達成一項無縫解決方案，以符合未來的要求。這項策略和PNO協同執行，以保證系統層面是綜合因素的一部分。作為用戶，這家汽車制造商貢獻了它的安裝經驗。設備制造商和連接器制造商 — 包括雅迪HARTING — 在解決方案制定時都被擺在桌面上。

3. 設備連接性
一個好的接口解決方案在任何安裝策略中都會扮演重要的角色。設備制造商趨向于選擇那些能夠為他們特定的產品提供最佳解決方案的連接器。然而，對于制造商來說，最簡單的解決方案在系統和用戶環境中通常不會是最佳答案。不同的設備制造商使用不同的連接器，它們往往是不能相互兼容的。

自然的，設備制造商會對連接器提出合理的要求。大部分設備都包含一塊PCB。制造商希望連接器能夠安裝在PCB板上，并和其他組件一起焊接，SMT（表貼安裝）是標準的解決方案。如果連接器在某個特殊的產品型號中不是安裝在PCB上的，那么需要不同的方法。帶狀傳輸線可以安裝在連接器和PCB之間。在IP 67應用中，設備必須在苛刻的環境中進行操作，外殼策略是必須和設備制造商討論的另外一個事項。

雅迪HARTING的PUSHPULL HYBRID：網絡、安裝策略和連接器
在所有的場景下，最優的設備連接策略必須是基于以下三個方面的最好結合：系統、安裝連接性和設備連接性。只有那些樂于和系統開發者、用戶以及設備制造商進行深度對話的制造商才能夠定義新的標準。這些制造商也必須提供所有這三種類別的產品，并有足夠的經驗去尋求針對相關復雜問題的解決方案?；趯υO備連接性、安裝連接性和網絡系統戰略性的關注，雅迪HARTING成為了復雜的、以系統為中心的解決方案的一站式供應商。

雅迪HARTING的PushPull技術已經形成了一個新標準。在德國汽車工業認同了Han® PushPull的安裝連接性之后，公司正邁向新的挑戰。機器安裝需要新的方法。向以太網通信技術的轉移提供了大大簡化機器連接性的機會。市場對批量生產的緊湊型機器的需求將會加速將多智能設備包裝在中央控制器周圍狹小空間中的趨勢。星形拓撲在這一場景中提供最優化的效率和性能。

使用混合型的星形拓撲，組件配電的方法與線形及環形拓撲解決方案有根本性的不同。因為星形網絡中不會使用串連，當前的處理能力可以符合獨立設備的要求。在機器星形網絡中，5 A電流就足夠了。這種電流的降低方便了優化的混合型連接器的使用。雅迪HARTING開發了也能支持以太網通訊的PushPull Hybrid電源連接器。PushPull Hybrid小型化的設計滿足了設備制造商在緊湊空間中使用連接器的要求。

DeviceCon選擇向導 — 尋找到正確設備連接性解決方案的快速路徑
雅迪HARTING對三個要求（系統、安裝和設備）進行了系統化，并在DeviceCon選擇向導中將它們包含在最新的產品信息中，DeviceCon選擇向導是新的DeviceCon目錄的一部分。

在選擇連接器的初始階段，設備制造商可以將所有的因素納入考慮事項，這些事項在將連接器集成到設備和用戶安裝中時扮演重要角色，這些事項同樣包括在整個系統中影響設備兼容性的問題。選擇向導顯示，例如，一個連接器是以現場安裝用戶友好的HARAX®連接性為特點的，兼容PROFINET的SMT版本。因為雅迪HARTING連接器通常是在自動化解決方案背景下為提供無縫連接而設計的，它們是為設備制造商和終端用戶提供最大利益的設備接口產品的理想平臺。

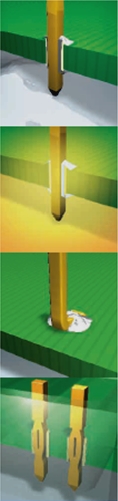

圖1：PCB連接技術


圖2：DeviceCon選擇向導
